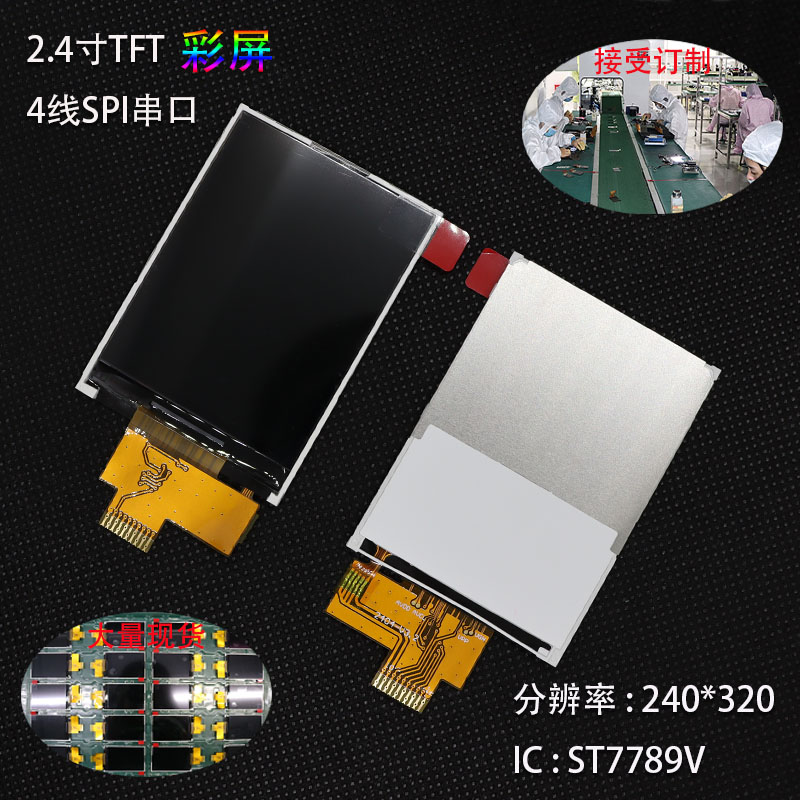

2.4寸TFT液晶显示屏SPI串口分辨率240×320

本产品是2.4寸TFT液晶显示屏 ,支持I液晶屏定制开发,有需要的可以联系我们的客服人员,当天就可以发货了,产采用的是 SPI串口 10P,液晶屏蔽的分辨率240×320 ST7789V,当天下单当天就可以发货了。

产品优势

  • 2.4寸全彩TFT,分辨率240×320
  • 接受排线(FPC)定制
  • 无起订量要求,1片也接单
  • 10P焊接串口
  • 备有大量现货,无需提前下单备货
  • 详细的开发资料(规格书、原理图、驱动代码)
  • 提供专业的技术支持,助您开发无忧
  • 有免费的DEMO演示样板供客户使用
  • 可开3个点普通发票和13个点增值税发票

产品参数

名称 参数 尺寸 2.4寸 类型 TFT 型号 GMT024-01 分辨率 240×320 显示颜色 65K 外形尺寸 42.72×60.26×2.2mm 显示尺寸 37.42×49.66mm 驱动芯片 ST7789V 连接方式 10P焊接 接口 SPI 脚位间距 1.0mm 视角方向 12点视角 工作电压 3V 工作温度 -20到70 存储温度 -30到80 重量 TBD

接口定义

序号 脚位 脚位定义 1 GND 电源地 2 RESET 复位 3 SCL 时钟线 4 D/C 数据/指令选择脚 5 CS 片选 6 SDA 数据线 7 SD0 数据输出 8 VCC 系统电源 9 LEDA 背光电源正极 10 LEDK 背光电源负极

产品图纸

2.4寸tft液晶屏 2.4寸tft液晶屏 2.4寸tft液晶屏
