一、什么是过流保护
过流保护也称为过电流保护,就是当电流超过预定最大值时,使保护装置动作的一种保护方式。当流过被保护原件中的电流超过预先整定的某个数值时,保护装置启动,并用时限保证动作的选择性,使断路器跳闸或给出报警信号。

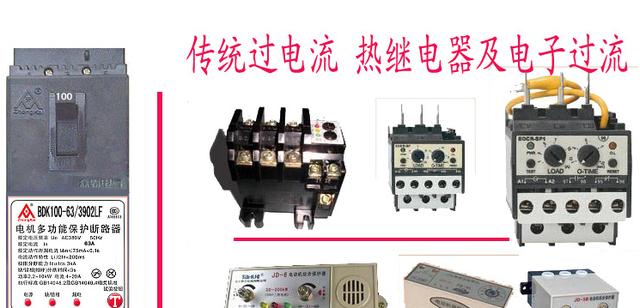

传统过电流保护器
二、什么是短路保护
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断,以避免电气设备受到短路电流的冲击而造成损坏的保护。一般情况下短路保护器件应安装在靠近供电电源端,通常安装在电源开关的下面,这样不仅可以扩大短路保护的范围,还能够起到电气线路与电源的隔离作用。

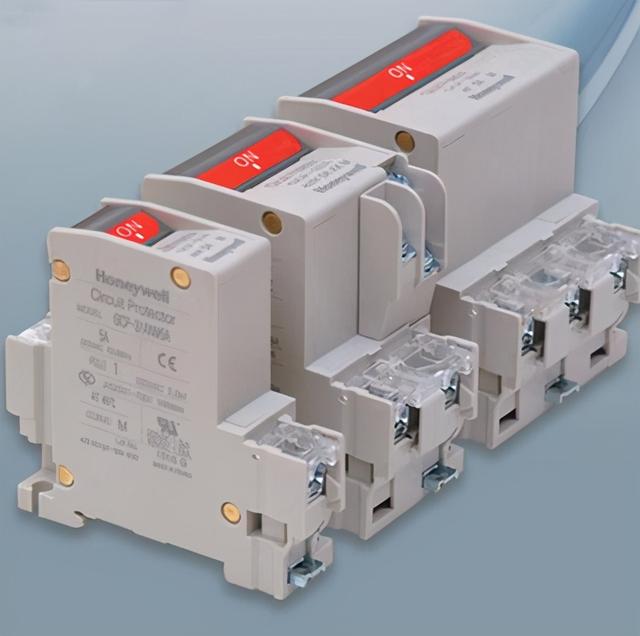

传统短路保护装置
三、过流保护的原理
当电网中发生相间短路故障时,电流会突然增大,电压突然下降,按线路选择性的要求,整定电流继电器的动作电流的。当线路中故障电流达到电流继电器的动作值时,电流继电器动作按保护装置选择性的要求,有选择性地切断故障线路。
四、短路保护的原理
利用电流当中的晶体管来进行采样输出电流,根据电压在短路前后的变化状态判断电路是否发生短路,如果电流大于实际电流其实有两种原因,第一种原因是用电设备过于过大,第二种原因就是电路中出现短路设备。我们使用短路保护器就是可以加入一个发光二极管作为指示灯,如果发生短路的现象,发光二极管就会自动点亮,到大陆消除之后再重启电源电路就可以恢复正常的工作。

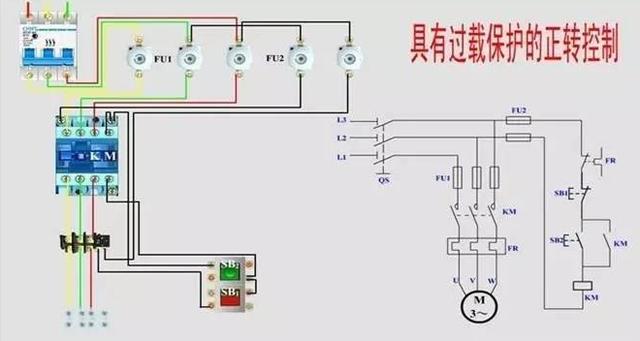

具有过载保护装置的接线图
五、过载电流和短路电流的区别
1、过载电流会流过负载,而短路电流不会流过负载;
2、过载电流一般为负载额定电流的数倍,而短路电流可达负载电流的十几倍到几十倍;
3、过载电流对线路和开关电器带来的热冲击和电动力冲击不是很大,但短路电流带来的冲击就大得多。也因此,开关电器承受短路电流冲击的能力叫做动、热稳定性;
4、过载与负载的运行温升相关,短路则与线路的过热损毁相关。
六、过载保护和短路保护的区别
过载保护:一般指过负荷保护,通常动作于告警,也有跳闸的。动作判据比较简单,例如电流。也有采用积分算法来处理热过负荷保护,责任相对较小。但电网中也有因过载保护误动造成的解列。
短路保护:包括过流保护,距离保护,差动保护,行波保护等等。一般是动作于跳闸,动作时间从0到几秒不等。动作判据复杂,责任大。

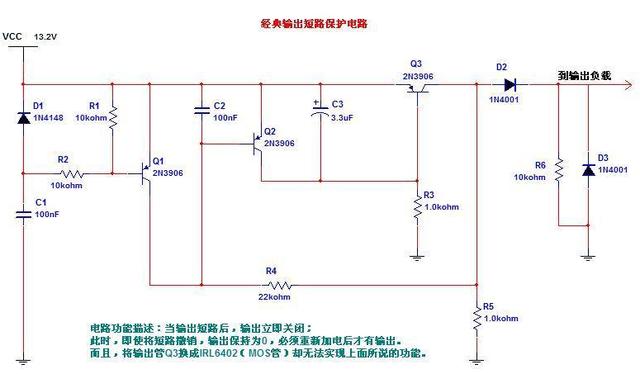

输出短路保护电路
七、装置中的过流保护方式
1、额定电流下垂型
原理是检查电路看看有没有出现过流,然后反馈给控制电路关闭输出,过一定的时间如果还检查出过流,再反馈控制,直到过流消失。
2、恒流型
产品保持一个恒定的电流值,由于电流值比满载大,所以设计功率余量就要比标称的大。
3、恒功率型
当出现过流时,输出功率保持不变,电流变大,就通过减少输出电压来保护。

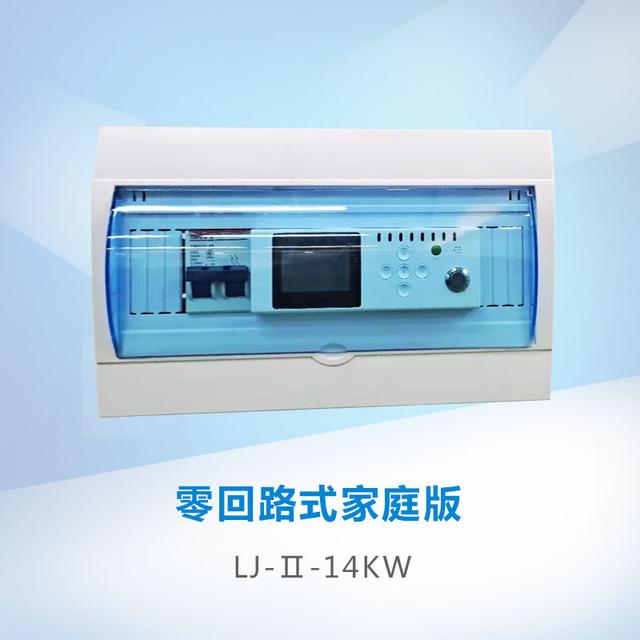

深圳南斗星智慧用电模块(家庭版)
八、装置中的短路保护方式
1、鉴幅方式短路保护
当被保护的对象中实际电流值超过所设置的目标值后,保护器就认为线路发生了短路故障,随即(有部分保护器还可以设定动作时间)动作切断电源。
该种短路保护方式由于只针对线路电流量检测,因此它适合供电线路距离不长,负载类型较为单一且波动不大的环境下,例如民用变配线路等。
2、相敏方式短路保护
如果我们面对的电气线路供电距离较长,而且当中用电负荷类型繁多并含有频繁启停的负载,那么再采用鉴幅方式的短路保护恐怕就容易发生保护器误动作的情况,影响正常供电质量。
该保护方式相较于上面的保护方式,它不光单纯采样线路当中的电流值更同步检测电路电压值,然后将两种电量值通过一定的公式进行计算分析,能正确分辨出线路当中的短路电流和启动电流亦或其它叠加电流,有效避免不必要的误动作发生!

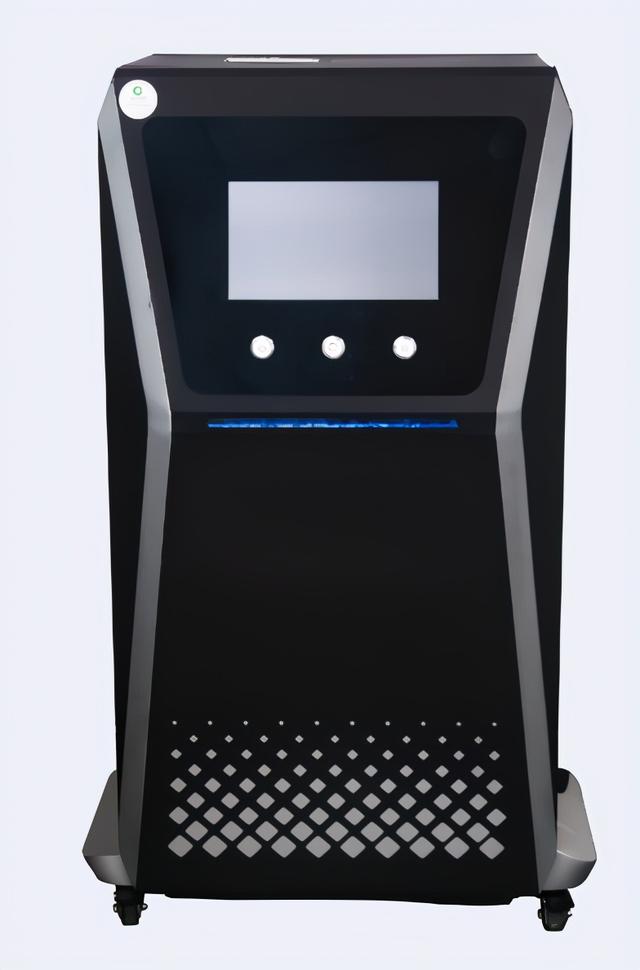

深圳南斗星智慧用电模块(工业版)
九、具备过流保护和短路保护的装置
市面上普通的空气开关都会具备有短路、过载、过流保护的功能,但不管是空气开关还是漏电保护器,其实它们的保护作用属于事后保护,也就是说当人意外触电后空开或者漏保才会跳闸,仅仅是及时避免事故发生的财产损失,却不能做到提前保障人身的安全。
深圳南斗星智慧用电模块,一类属于事前保护的电路装置。无论发生过流、过压、短路等情况,通过智慧用电模块后的电气设备,都能第一时间发生异常报警后自动跳闸修复。甚至当人不小心触摸到线路或者漏电的设备,也不会有任何的触电感觉。算是真正做到了预防电气事故的发生,同时真正意义的保障了人身及财产的安全。
