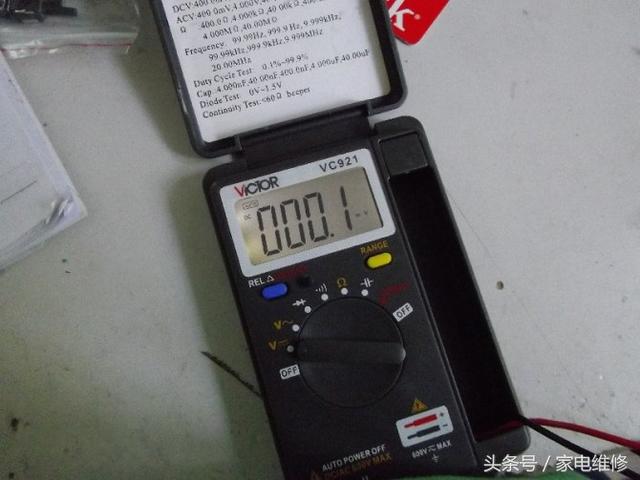

１年前买的万用表，那时就是要找个最小的数字万用表，全自动，东西到手，使用了一段时间后发现问题不少。液晶屏很暗，特别是在光线比较暗的地方，看着万用表上的液晶特别的累眼，使用不爽，万用表精度也不满意。终于保修早早就过了，拆来折腾。前个星期大烧，全身都酸痛，终于好了，现在身体很不错，心情自然好超好。今天睡够，中午过后就开始研究要怎么加个背光到万用表上。

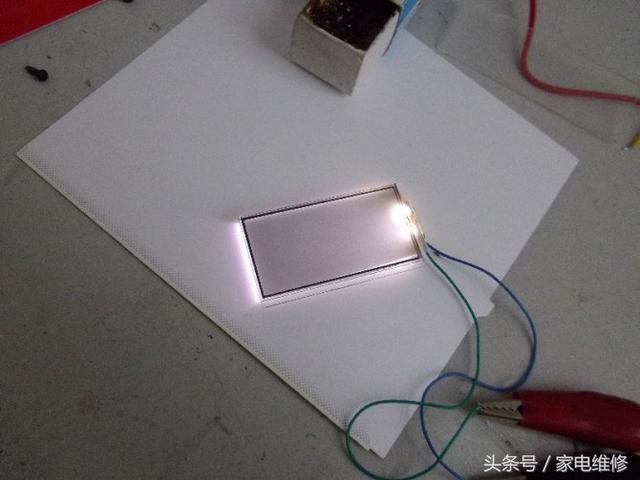

之前做投影机的液晶背光，还好没扔，改做其它液晶的背光是最好的东西。按照VC97万用表液晶屏大小，切好背光板大小，装好合适的LED，测试亮度，调试LED角度。

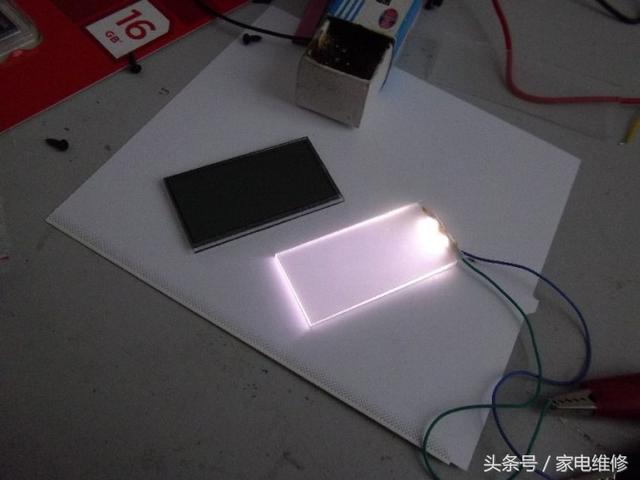

就单单导光板，上面放上VC921液晶效果，光不是很均匀。得再加上磨砂纸板，偏光板。

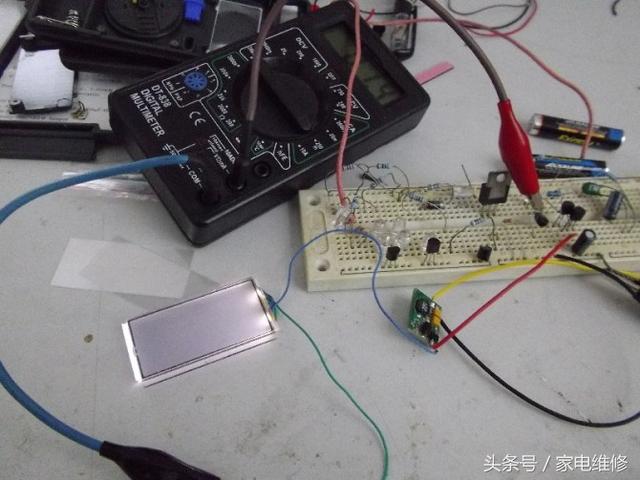

研究了一整个下午的电路，VC921万用表电压只有3V，驱动白光LED其它不亮，绿光又太暗，不得不使用升压模式，正好，一年前玩移动电源入的低功率BUA72升压，就当是废物利用，用于背光上，还是超不错的。

考虑到万用表开关做总电源，得另加个背光开关，第一次想就是直接加个开关了事，但是总会有忘记关万用表的时候，所以再修改，搞成定时关背光的。

原本是在升压之前做个延时电路，但是发现耗电大，因为通过两个三极管压降再升压，效能低，所以就把延时电路装在升压板输出5.41V后端，又整了几个小时做测试，调试合适的LED降压电阻，原本不加延时控制板，5.41V可以直接驱动两串白光LED，电流只有6MA，但是两串三极管做控制后，降压大了，没法驱动双串LED，不得不再把LED改成并联方式，使用电阻降压。一路测试延时驱动时间，找合适的电容电阻等。用去不少时间。

在万用表表面加工好个轻触开关的孔，装好开关，做好控制电路板，电路板除了电容没用贴片，其它都使用贴片，这样做体积更小。

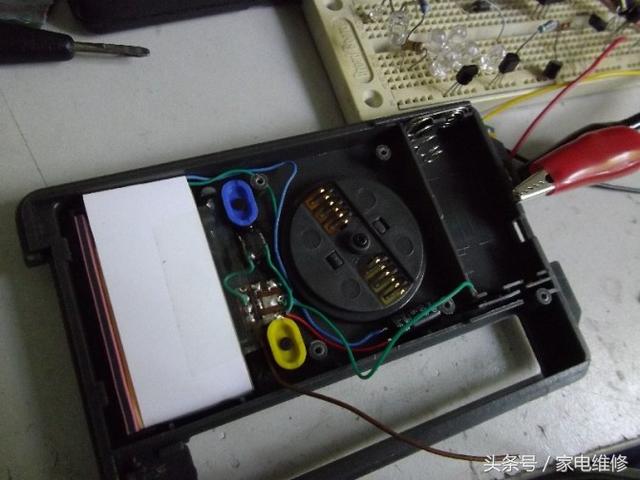

装好液晶和背光板，调好安装位置，连好开关与延时控制电路板。

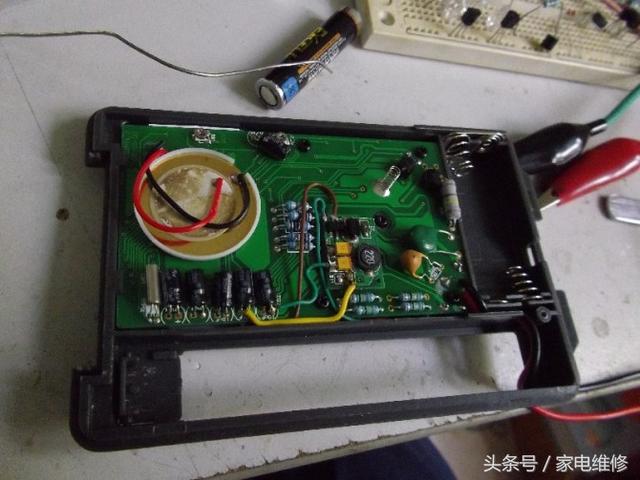

之前研究万用表多刀开关的电路走向，找到总电源控制脚位，把ON脚位直接控制升压板做电源开关，这样就解决万用表关机也自己关闭背光电路，使电流为0.　把升压连好电源，升压的输出连接好延时控制板，调试了整下午，基本完成背光，因为液晶空间比较大，装的背光板很合适，光的亮度也很不错，很成功。

LED使用的电流为6MA两白灯，电池端为最大19MA，很不错，反正AAA电池比９V的电池来的容易，没就使用充电7号最经济。背光设定在5分钟左右完全灭灯，如果途中不想使用背光，只要把万用表开关关到OFF再开，就不亮灯。背光打开后，如果感觉太亮或是太浪费电能，控制好开关万用表的时间，可以控制背光亮度。一举多得！

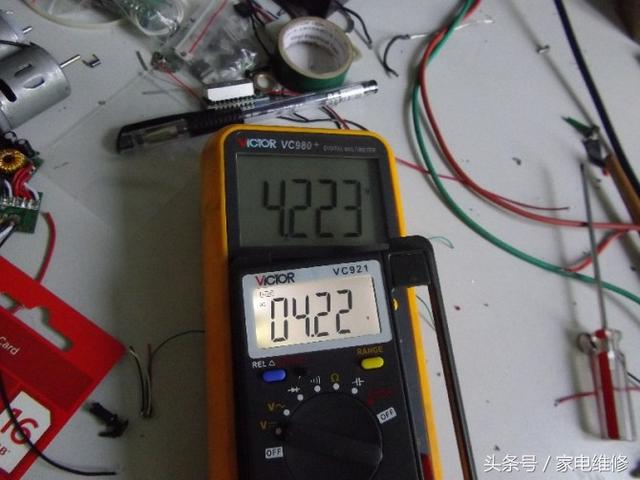

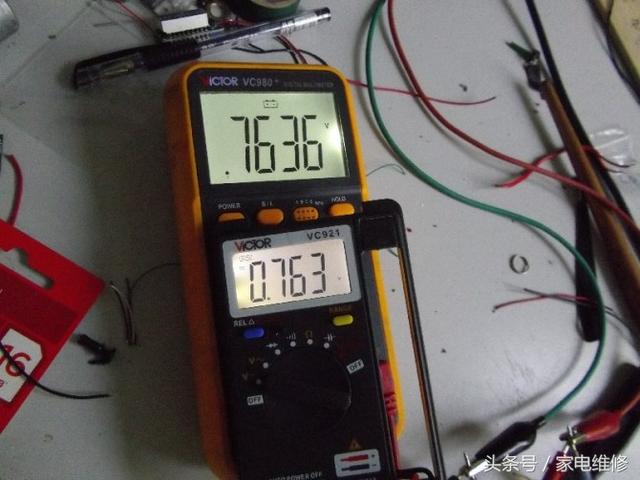

之前因为没有好表，所以一直没有效准这台VC921，测锂电总是比好表低个0.02V，使用起来超不爽，得效准 。

效调表，背光很好用。效完，终于改到了个自己满意的小体积自动量程表。YE！！！

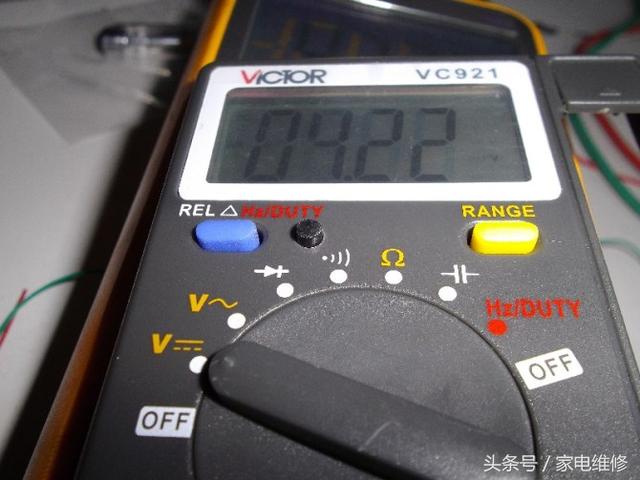

位于万用表上的背光小开关。

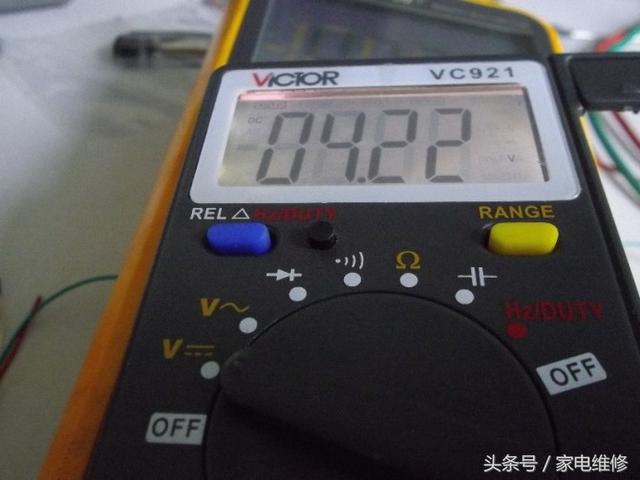

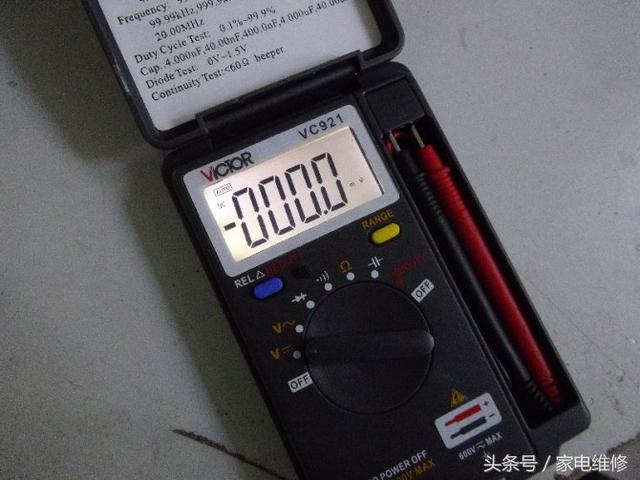

背光启动效果，很不错。

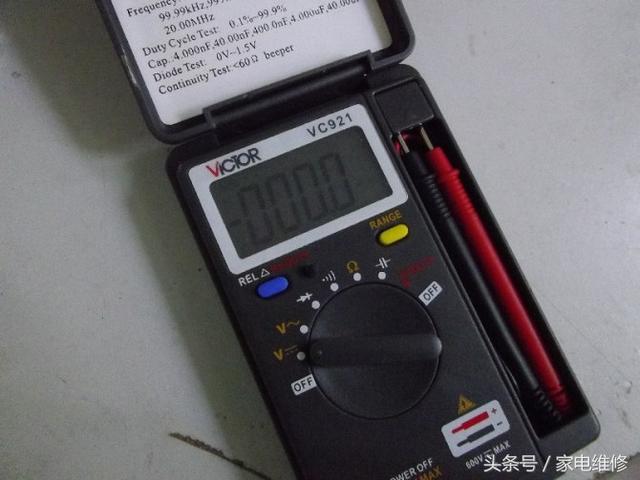

背光未启用

全亮效果

手动调光亮度，很不错，很稳定，也实用。调光方式就是开关万用表电源，开背光，把万用表电源关了再开（控制好时间，时间越长，背光再开启就越暗，使用电容放电原理），背光从开启一直都是由电容放电控制亮度，电容电压越低亮度就越低，所以背光是慢慢变暗的，这是最好的省电方式也是使用最简单的电路，如果要做到恒亮加个运放控制就可以。简单高效的东西最实用 。
