在定制一款段码液晶屏之前,都需要经历一个步骤,那就是段码屏的开模,因为在第一次定制一款段码屏的时候,液晶屏生产厂家的工程师需要根据你的需求,去做专门的开模设计。其实开模设计段码屏的图纸,都有一套标准流程,客户审核图纸没问题的,工程师才会根据段码液晶屏图纸开模下去。

开发的成千上万款产品里,也出现过因为审图不严格,导致产品做错从而二次开模打样的情形。所以我们今天把液晶屏的图纸内容跟审图要求分析一下。

一份完整的段码液晶屏图纸包含以下四个分图,我们会在下方一一列出。

第一个图纸是段码液晶屏尺寸参数图。这个图纸包含的参数有显示内容(检查是否完整正确),外形尺寸,可视区尺寸(也叫视窗尺寸),玻璃总厚度,液晶屏材质,电压,工作温度及储存温度,显示方式(正显或负显),偏光片类型(全透,半透或反射),占空比,偏压比,连接方式(如果是金属连接,要注意引脚间距,长度,数量是否正确)。

段码液晶屏接口定义(段码液晶屏怎么编码)

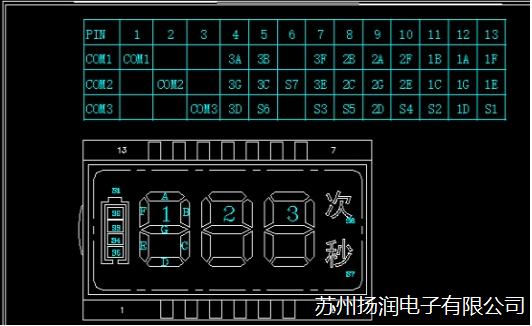

第二个图纸是段码液晶屏的分段及真值表图。段码液晶屏是将图形做成一段一段的笔段型,然后设定程序控制哪几个笔段亮从而显示指定的内容。真值表就是是写程序的时候使用的代码表,所以要核对清楚。

段码液晶屏接口定义(段码液晶屏怎么编码)

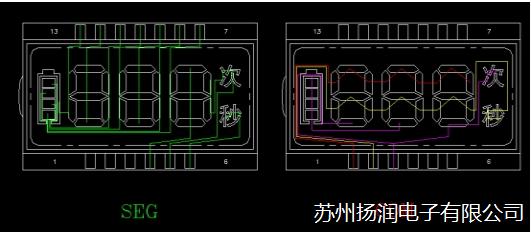

第三个图纸是段码液晶屏逻辑走线图。一般客户可能会看不懂这个图纸,如果客户有要求,工程师就会提供这个逻辑走线图。真值表就是通过逻辑走线编辑出来的,有真值表客户就可以写程序了。

段码液晶屏接口定义(段码液晶屏怎么编码)

第四个图纸段码液晶屏显示效果图,主要是要检查要的显示效果是否正确,白底黑字,黑底白字,蓝底白底等。

段码液晶屏接口定义(段码液晶屏怎么编码)

客户审核段码液晶屏图纸一定要仔细,不然有些参数错了是要重新开模的。遇到不明白的地方一定要及时的咨询负责项目的工程师,他们一定会给客户解释清楚,避免出现问题。好了,今天的段码液晶屏开模设计图纸的小知识就说到这里了!
