lcd显示控制电路设计(基于单片机的lcd显示控制)

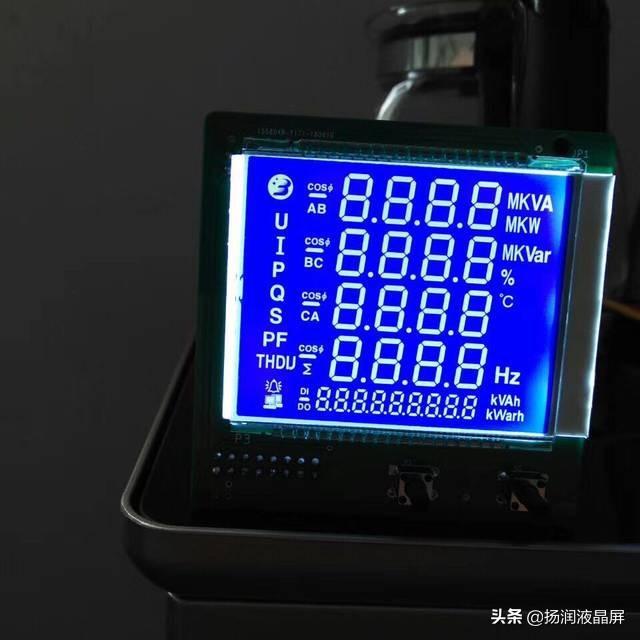

 七段式液晶显示器在超低市场非常受欢迎 电力计量和潜水应用,如热成本分配器、水和热量表,通常由专用的片上液晶显示器控制单片机中的控制器模块。

lcd显示控制电路设计(基于单片机的lcd显示控制)

  此设计显示可供选择的、正在申请专利的解决方案任何没有这种片上模块的ti mcu。

  使用一些电阻器和GPIO控制软件,LCD驱动器功能已在CC1310无线MCU。此设计显示如何添加任何应用程序的LCD功能,其中LCD是必需,但不必总是打开。液晶显示器它本身在大多数情况下是关闭的。

  并且只启用必要时可用GPIO行无线MCU是支持的LCD段。 CC1310简单链路无线MCU控制,通过gpios的七段式液晶显示器只有4条COM、2条控制线和20条段线(总共26个I/O)需要驱动80个LCD段(4-mux,1/3-偏置)传感器控制器外围设备感测电容触摸PCB区域并读取LMT70A周期性传感器使用96段LCD(4-MUX)和触盖区域液晶屏开/关平均电流:835毫安,3.6伏(LCD关闭);38-A至3.6 V(80个LCD段打开)任何测量和潜水子系统使用ti-mcu的分段lcd功能无片上液晶控制器•433-或868MHz频段带Ti-MCU和Sevensegment LCD具有TI MCU的物联网(IoT)应用程序和七段式液晶显示器。

  关键系统规范 CC1310无线MCU的工作电压为1.8至3.8 V(3.9 V是允许的绝对最大值)。LMT70A在2.0至5.5 V(匹配的CMOS温度传感器在0.1°C下工作30°C);温度降至0°C时,至少需要2.1 V,而20°C时,2.0 V就足够了。
