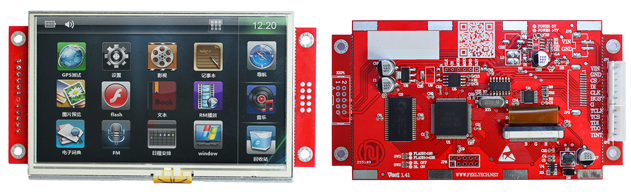

SPI480272液晶模块简介

SPI480272是一款面向高性价比的单片机系统、工业控制系统等设备的彩色TFT液晶显示屏,连接4根数据线,只需CPU一条指令,液晶内部FPGA即可自主、高速的显示汉字,图片。

SPI480272彩色TFT液晶显示屏 面向高性价比的单片机系统、工业控制系统

液晶模块内置8点阵ASCII字库、16、24、32点阵GB2312汉字字库及全角字符和ASCII字符,最高可内置数百张全彩图片,最少只需3根IO就可控制,具有4.3英寸显示面积的同时兼有480*272的高分辨率,在有限的平面内显示更多信息,使用16位真彩色使图像更加细腻,接口程序简单,例程丰富。

超高的40MHz的同步数据传输(SPI)接口,单点操作高达42ns,无需等待,字符显示时延小于50uS,全屏填充时间低至20mS,图片加载时间低至110mS。可以和任何高速系统接口。

液晶控制器内置多套GB2132字库,每套字库包含汉字6763个、682个全角字符、128个ASCII半角字符(远多于12864单色屏幕汉字数)。用户只需发送GB2312码或ASCII码即可在屏幕上显示汉字或字符。

独有显存更新窗口设定功能,用户可任意任何区域进行自动图片显示,或者指定颜色高速填充,令用户程序表现更佳流畅。

同时模块可添加工业级电阻触摸屏及触摸屏控制器,分辨率4096点。只需5根线可和系统无缝链接,是做工业控制的理想选择。

模块采用单一5v供电,抛弃了CCFL背光灯管的高能耗、怕震动、易老化等劣势,采用了长寿命的LED背光,使用寿命大于10万小时,用户不需外加背光条。颜色纯正,且64级背光亮度软件可调,可降低系统功耗。

一、适用范围:

适配CPU:AVR、PIC、STM32系列、LPC2XXX、MSP430、51、DSP、FPGA 96、X86、8088及其他ARM全系列CPU等

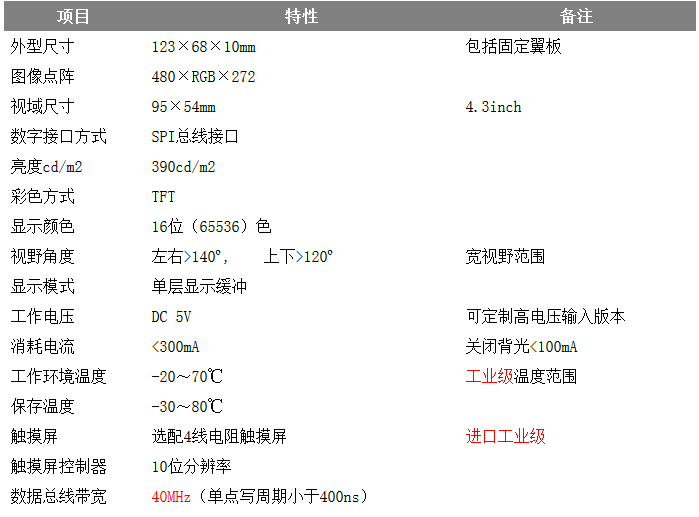

二、模块特性:

SPI480272彩色TFT液晶显示屏 面向高性价比的单片机系统、工业控制系统

三、液晶应用接口

1、接口定义:

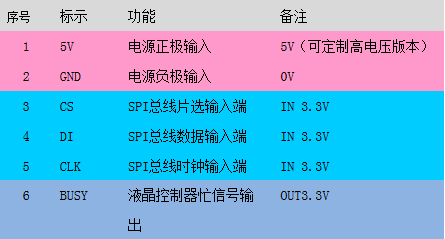

1)LCD接口JP1(XH2.54MM-6P插座,注意此排针位于液晶电路板侧,朝向液晶背侧)

SPI480272彩色TFT液晶显示屏 面向高性价比的单片机系统、工业控制系统

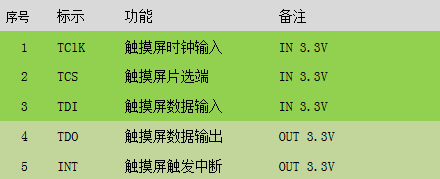

2) TOUCH接口JP2(XH2.54MM-5P插座,注意:触摸控制器时钟速率要低于125KHz)

SPI480272彩色TFT液晶显示屏 面向高性价比的单片机系统、工业控制系统

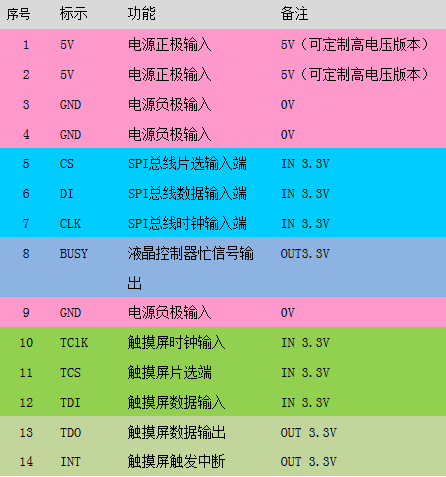

3) 综合接口JP3(FPC1.0mm-14P卧贴下接触插座)

SPI480272彩色TFT液晶显示屏 面向高性价比的单片机系统、工业控制系统
