上篇文章介绍了MIPI DSI协议数据包，本篇介绍MIPI接口LCD的DSI指令配置方法。

文中选择集创北方的WVGA整合型面板驱动芯片ICNL9700。该芯片支持MIPI DSI接口，MIPI DSI上的两个数据通道支持高达550Mbps。

1、初始化参数

FAE会提供MIPI DSI的初始化参数，截取部分参数如下：

{cmd} , {par...}{0xF0}, {0x5A,0x5A}, ## cmd: 0xF0; 数据:0x5A,0x5A{0xF1}, {0xA5,0xA5},...{0x36}, {0x08}, ## cmd: 0x36; 数据:0x8...{0x11}, ## cmd: 0x11; 无数据

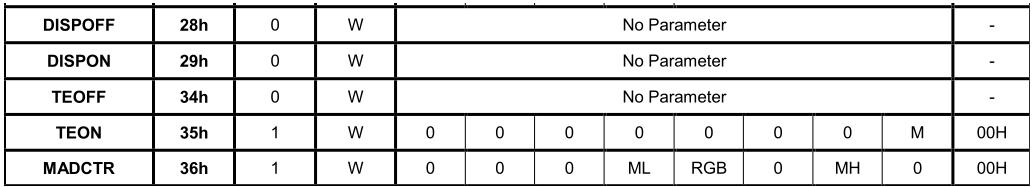

每行第一个{}中的数据表示命令，后面{}中的数据表示参数。命令和参数的具体含义可参考ICN9700 Datasheet，下图展示部分说明：

ICN9700 MIPI DSI部分初始化命令和参数

2、MIPI DSI数据包

MIPI DSI协议包括短数据包和长数据包。

对于短数据包，格式为：DI DATA0~1 ECC。

对于长数据包，格式为：PH（DI Word Count ECC） Packet Data PF。

DI中Data Type部分值的含义如下：

0x5：没有参数，即只有1个CMD，对应上面初始化参数中的命令0x11。

0x15：1个参数，即1个CMD 1个Parameter，对应上面初始化参数中的命令0x36。

0x39：长包写，接1个CMD 2个及以上的Parameter，对应上面初始化参数中的命令0xF0、0xF1。

上面初始化参数，按照MIPI DSI协议组包后的数据为：

0x39,3,ECC,0xF0,0x5A,0x5A,PF0x39,3,ECC,0xF1,0xA5,0xA5,PF...0x15,0x36,0x08,ECC...0x05,0x11,0x0,ECC

完成数据包的组装后，调用对应CPU平台提供的MIPI数据传输接口即可完成MIPI DSI接口LCD的初始化。

注：

在LCD初始化前，需要打开LCD的背光和完成LCD的复位。
