fpga 液晶屏(fpga液晶屏汉字的编码)

1.1 总体设计1.1.1 概述

液晶显示器是一-种通过液晶和色彩过滤器过滤光源,在平面面板上产生图像的数字显示器。LCD 的构造是在两片平行的玻璃基板当中放置液晶盒,下基板玻璃上设置薄膜晶体管,.上基板玻璃上设置彩色滤光片,通过薄膜晶体管上的信号与电压改变来控制液晶分子的转动方向,从而达到控制每个像素点偏振光出射与否而达到显示目的。与传统的阴极射线管相比,LCD具有占用空间小,低功耗,低辐射,无闪烁,降低视觉疲劳等优点。现在LCD已渐替代CRT成为主流,价格也已经下降了很多,并已充分的普及。

本设计的主要任务是基于FPGA的LCD显示控制器设计,兼顾程序的易用性,方便此后模块的移植和应用。采用VHDL硬件描述语言在QUARTUS II软件平台上实现FPGA对LCD的控制,在LCD模块上实现任意彩色图片的显示,与此同时还须实现实时刷新数据的功能。这将有助于采用FPGA的系列产品的开发,特别是需要用到LCD而采用FPGA的产品的开发。不但缩短了FPGA的开发周期,也使更多采用FPGA设计的产品上出现LCD,增加了人机之间的交互性。

1.1.2 设计目标

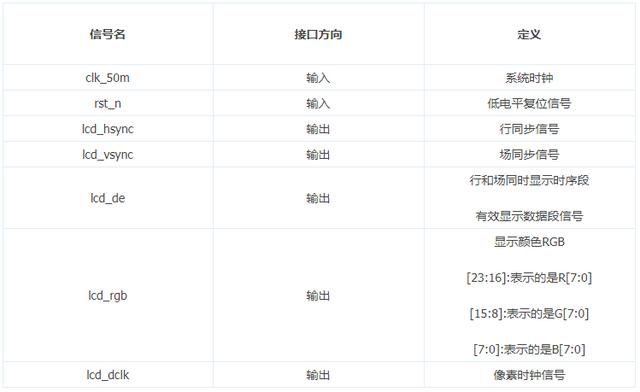

此设计通过fpga给lcd发送图片信息,然后直接在LCD显示出图片

fpga 液晶屏(fpga液晶屏汉字的编码)

1.1.4 设计思路

设计行显示时序段和场显示时序段,来确定矩形边框的宽度,根据各种颜色的数值来确定lcd显示屏显示出的边框颜色

行时钟计数器cnt_hys:用来计算行同步信号的帧长,加一条件是1,结束条件为数到1056个像素就结束

场时钟计数器cnt_vys:用来计算场同步信号的帧长,加一条件是场信号每数到1056个像素(即为一行结束的时刻),结束条件为数到525行就结束

1.1.5参考代码

module mdyLcdDispRect(     clk_50m     ,      rst_n       ,     lcd_hsync   ,    lcd_vsync   ,    lcd_de      ,     lcd_rgb     ,    lcd_dclk           );    input               clk_50m     ;      input               rst_n       ;     output              lcd_hsync   ;    output              lcd_vsync   ;    output              lcd_de      ;    output  [23:0]      lcd_rgb     ;    output              lcd_dclk    ;          reg                 lcd_hsync   ;    reg                 lcd_vsync   ;     reg     [23:0]      lcd_rgb     ;    parameter     LINE_PR   =  1056 ;           parameter     FRAME_PER =   525 ;               parameter     H_SYNC    =    20 ;           parameter     V_SYNC    =    10 ;                  parameter     HDE_START =    46 ;    parameter     HDE_END   =   846 ;    parameter     VDE_START =    23 ;    parameter     VDE_END   =   503 ;        reg    [12:0]     cnt_hsy       ;    reg    [12:0]     cnt_vsy       ;    reg               hsync_de      ;    reg               vsync_de      ;    wire              display_area  ;    wire              e_area        ;    wire              add_cnt_hsy   ;    wire              end_cnt_hsy   ;    wire              add_cnt_vsy   ;    wire              end_cnt_vsy   ;    reg [ 7:0]        cnt0          ;    wire              add_cnt0      ;    wire              end_cnt0      ;    reg  [15:0]       cnt1          ;    wire              add_cnt1      ;    wire              end_cnt1      ;    assign clk       = clk_50m              ;    assign lcd_dclk  = ~ clk_50m            ;    assign lcd_de    = hsync_de & vsync_de  ;            always @ (posedge clk or negedge rst_n)begin            if(!rst_n)begin                cnt_hsy <= 0;            end            else if(add_cnt_hsy)begin                if(end_cnt_hsy)                    cnt_hsy <= 0;                else                    cnt_hsy <= cnt_hsy 1;            end        end        assign add_cnt_hsy = 1;    assign end_cnt_hsy = add_cnt_hsy && cnt_hsy == LINE_PR -1;        always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin            cnt_vsy <= 0;        end        else if(add_cnt_vsy)begin            if(end_cnt_vsy)                cnt_vsy <= 0;            else                cnt_vsy <= cnt_vsy 1;        end    end       assign add_cnt_vsy = end_cnt_hsy;    assign end_cnt_vsy = add_cnt_vsy && cnt_vsy == FRAME_PER - 1;             always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin            lcd_hsync <= 1'b0 ;        end        else if(end_cnt_hsy)begin            lcd_hsync <= 1'b0;        end        else if(add_cnt_hsy && cnt_hsy == H_SYNC-1 )begin            lcd_hsync <= 1'b1;        end    end    always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin            hsync_de <= 1'b0;        end        else if(add_cnt_hsy && cnt_hsy == HDE_START-1)begin            hsync_de <= 1'b1;        end        else if(add_cnt_hsy && cnt_hsy == HDE_END-1)begin            hsync_de <= 1'b0;        end    end             always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin            lcd_vsync <= 1'b0 ;        end                  else if(add_cnt_vsy && cnt_vsy == V_SYNC-1 )begin            lcd_vsync <= 1'b1;        end        else if(end_cnt_vsy)begin            lcd_vsync <= 1'b0;        end    end             always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin            vsync_de <= 1'b0;        end        else if(add_cnt_vsy && cnt_vsy == VDE_START-1)begin            vsync_de <= 1'b1;        end        else if(add_cnt_vsy && cnt_vsy ==VDE_END-1)begin            vsync_de <= 1'b0;        end    end    assign   display_area = hsync_de && vsync_de;    assign   blue_area = (cnt_hsy >= HDE_START 400-125) && (cnt_hsy<HDE_START 400 125) &&                          (cnt_vsy >= VDE_START 240-80) && (cnt_vsy<VDE_START 240 80) ;                          assign   reb_area  = (cnt_hsy >= HDE_START 400-250) && (cnt_hsy<HDE_START 400 250) &&                          (cnt_vsy >= VDE_START 240-160) && (cnt_vsy<VDE_START 240 160) ;     always @ (posedge clk or negedge rst_n)begin        if(!rst_n)begin              lcd_rgb <= 0;        end        else if(display_area)begin            if(blue_area)begin                lcd_rgb <= 24'h00_00_ff ;            end            else if(reb_area)begin                lcd_rgb <= 24'hff_00_00 ;            end            else begin                lcd_rgb <= 24'h00_ff_00 ;            end        end        else begin            lcd_rgb <= 0;        end    endendmodule

1.2 效果和总结

fpga 液晶屏(fpga液晶屏汉字的编码)

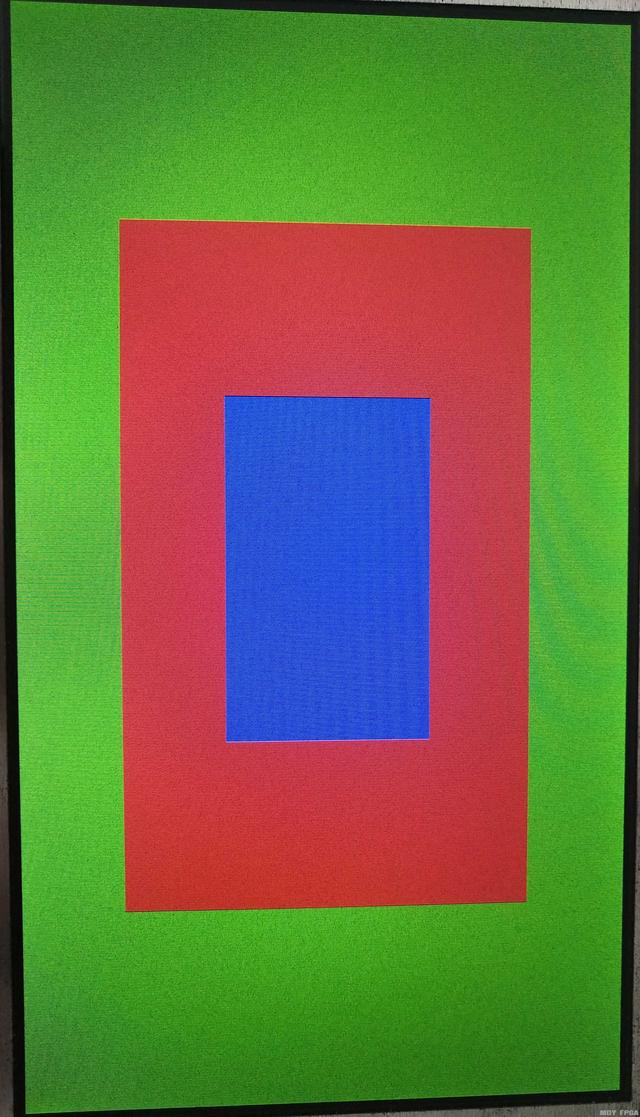

本案例我们设计了蓝色、红色和绿色的矩形框,蓝色和红色的矩形框的场信号是160行、行信号是250个像素;绿色的矩形框的场信号是160行、行信号是300个像素,所以我们后面就得到一个160*250的蓝色矩形框、500*320-250*160的红色矩形边框和一个800*480-500*320的绿色矩形边框

在这个设计案例中,至简设计法和明德扬计数器模板发挥了至关重要的作用,使我能够快速准确完成设计。希望有兴趣的同学可以运用至简设计法和明德扬模板尝试一下拓展设计哦。

案例设计教学视频和案例源工程代码请到明德扬论坛下载学习

感兴趣的朋友也可以访问明德扬论坛(http://www.fpgabbs.cn/)进行FPGA相关工程设计学习,也可以看一下我们往期的文章:

《基于FPGA的密码锁设计》

《波形相位频率可调DDS信号发生器》

《基于FPGA的曼彻斯特编码解码设计》

《基于FPGA的出租车计费系统》

《数电基础与Verilog设计》

《基于FPGA的频率、电压测量》

《基于FPGA的汉明码编码解码设计》

《关于锁存器问题的讨论》

《阻塞赋值与非阻塞赋值》

《参数例化时自动计算位宽的解决办法》
