导光板 液晶屏(液晶屏导光板哪面朝屏)

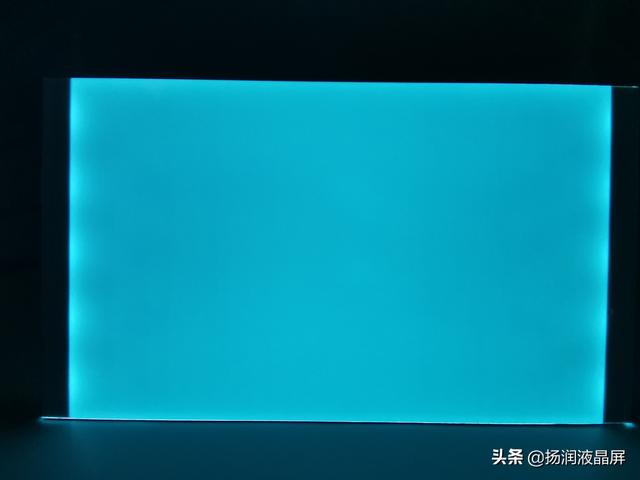

导光板设计原理源于笔记本电脑的液晶显示屏是将线光源转变为面光源的高科技产品。
今天小编就带大家简单的介绍一下,关于断码屏中导光板的相关小知识,希望对您有所帮助。
导光板的作用在于引导光的散射方向,用来提高面板的亮度,并确保面板亮度的均匀性。导光板的良优与否对背光板影响甚大,因此,侧光式背光板中导光板的设计制作是关键技术之一。
导光板是利用射出成型的方法将丙烯压制成表面光滑的板块,然后用具有高反射且不吸光的材料,在导光板的底面用网版印刷的方式印上扩散点,CCFL或LED light-bar位于侧边,其发出的光利用反射导入导光板内部,当光线射到扩散点时,反射光会往各个角度扩散,然后将破坏反射条件由导光的板子正面射出。
利用各种疏密、大小不一的扩散点,可使导光板均匀发光。反射板的用途在于将底面露出的光反射回导光板中,用来提高光的使用效率。
按形状:
平板:从入光处来看为长方形。
楔形板:又称斜板,从入光处来看为一边为厚一边为薄成楔形(三角形)状。
按网点:
印刷式:完成外形加工后,以印刷方式将网点印在反射面,又分为IR和UV两种。
非印刷式:将网点在导光板成形时直接成形在反射面。又分为化学蚀刻(Etching)、精密机械刻画法 (V-cut)、光微影法(Stamper)、内部扩散。
按照入光:
侧入光式:将发光体(灯管或LED)放置于板侧部。
直下式:将发光体(灯管或LED)放置于板下方。
按成形:
射出成形:应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.
裁切成形:将光学级PMMA原板经过裁切工序完成成品。
