8.8寸液晶屏480*1920 可定制 车载导航屏

8.8寸液晶屏IPS 480*1920 长条屏 广告屏 条形屏,背光白光LED 想了解更加多的,的可以向我司索要产品的规格书,在里有更加详细的介绍.

邹先生(微信同号)：15818552076

8.8寸液晶屏适且于 车载导航屏、广告屏、长条机箱副屏等等产品上面都可以应用的到,欢迎各位老板大量来采购.

如果你有其它的开发需求,可以和我司进行沟通,我们支持液晶屏定制开发,而且我们是专业去做这一块的,已有十多年的开发经验了,几乎上你在市面上看到的所有液晶屏我们都是可以支持定制开发的,价格方面我们也有非常大的优势,质量也有保证,因为我们是源头工厂,和我们合作,绝对是正确的选择.

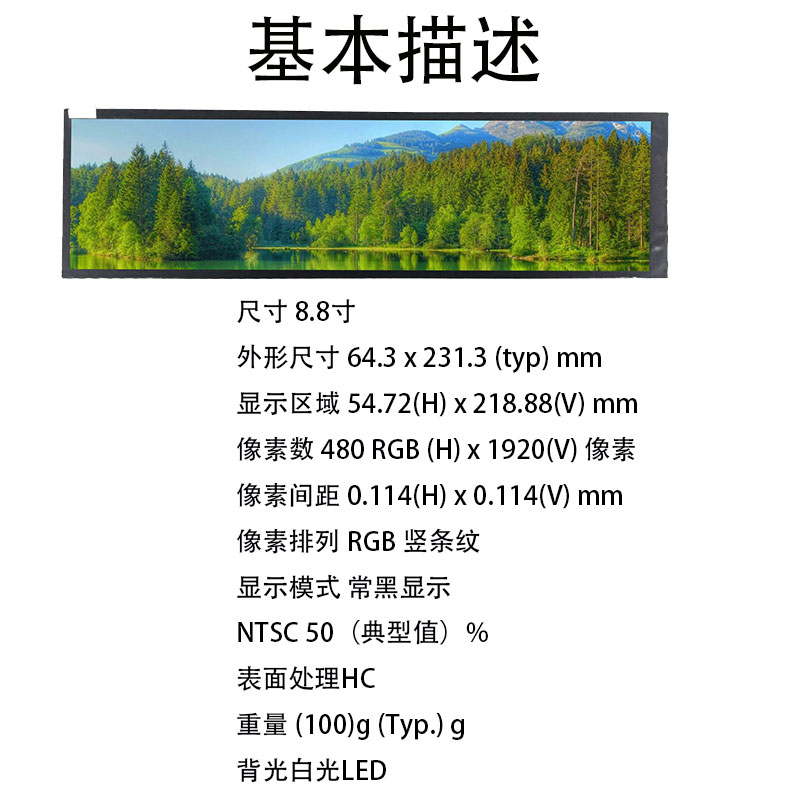

液晶屏参数

• 尺寸 8.8寸

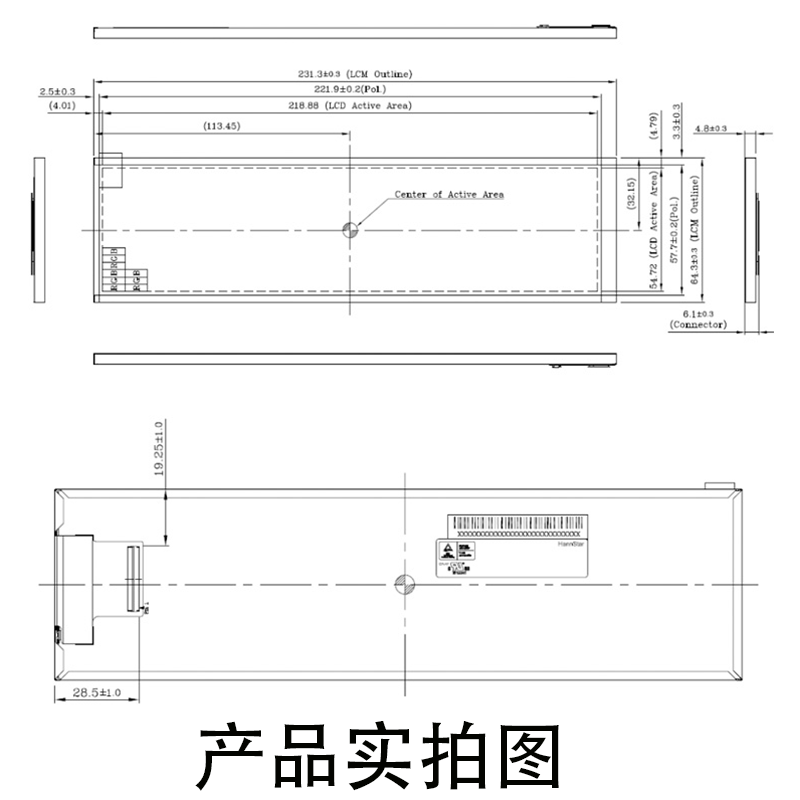

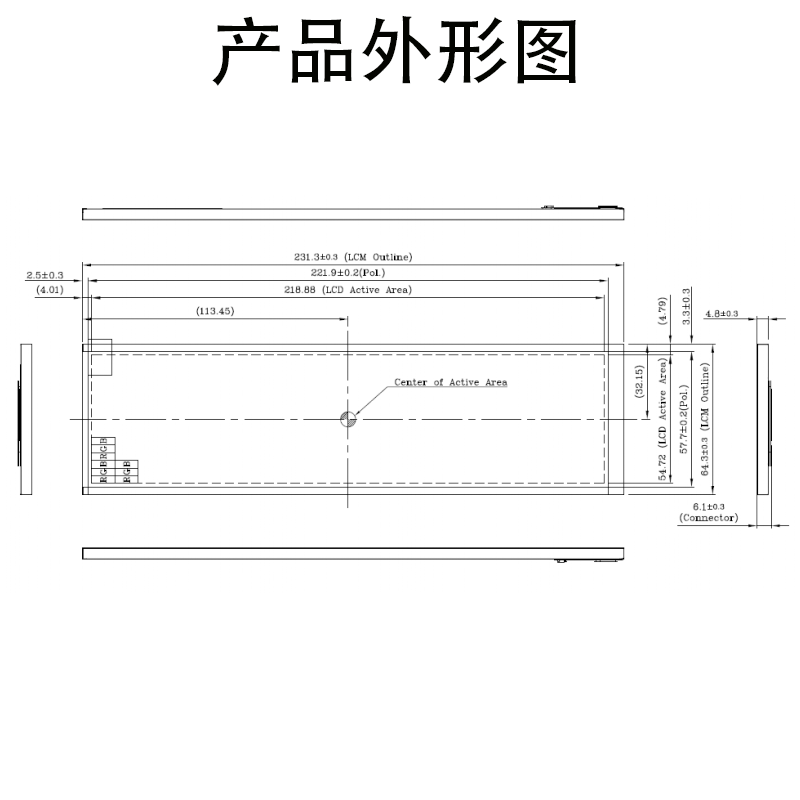

• 外形尺寸 64.3 x 231.3 (typ) mm
• 显示区域 54.72(H) x 218.88(V) mm
• 像素数 480 RGB (H) x 1920(V) 像素
• 像素间距 0.114(H) x 0.114(V) mm
• 像素排列 RGB 竖条纹
• 显示模式 常黑显示
• NTSC 50（典型值）%
• 表面处理HC
• 重量 (100)g (Typ.) g
• 背光白光LED

引脚定义

• 1 GND P Ground
• 2 NC — No connection
• 3 LED+ P LED Anode
• 4 LED+ P LED Anode
• 5 NC — No connection
• 6 LED- P LED Cathode
• 7 LED- P LED Cathode
• 8 NC — No connection
• 9 GND P Ground
• 10 NC — No connection
• 11 AVDD P Power supply for analog circuit
• 12 NC — No connection
• 13 VGH P Power supply for analog circuit
• 14 NC — No connection
• 15 VGL P Power supply for analog circuit
• 16 NC — No connection
• 17 GND P Ground
• 18 VCOM P Power supply for common voltage
• 19 GND P Ground
• 20 GND P Ground
• 21 RESET I Global reset
• 22 VDD P Power supply for digital circuits
• 23 STBYB I Standby mode
• 24 TP_Sync O S ync signal for touch panel
• 25 GND P Ground
• 26 D0P I MIPI Data Input Lane0 positive-end
• 27 D0N I MIPI Data Input Lane0 negtive-end
• 28 GND P Ground
• 29 D1P I MIPI Data Input Lane1 positive-end
• 30 D1N I MIPI Data Input Lane1 negtive-end
• 31 GND P Ground
• 32 CLKP I MIPI Clock Input positive-end
• 33 CLKN I MIPI Clock Input negtive-end
• 34 GND P Ground
• 35 D2P I MIPI Data Input Lane2 positive-end
• 36 D2N I MIPI Data Input Lane2 negtive-end
• 37 GND P Ground
