ipad mini换触摸屏教程

昨天晚上更换了一个iPad迷你显示屏,拆下的这个废屏我们一起来拆解一下,一探究竟他这个显示屏的组成?

ipad mini换触摸屏教程

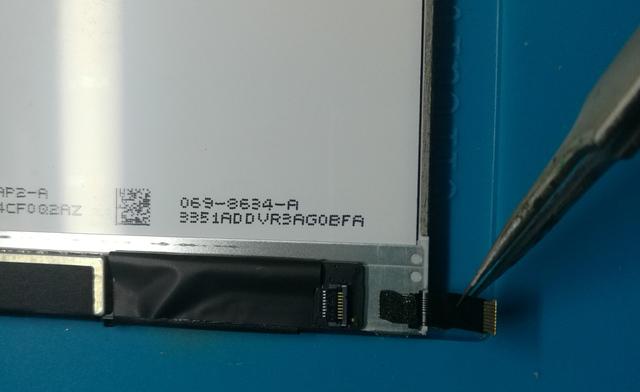

第一步断开背光灯排线。这个背光灯排线卡扣比较简单,翘起来之后拿出轻轻的拿出排线即可。

ipad mini换触摸屏教程

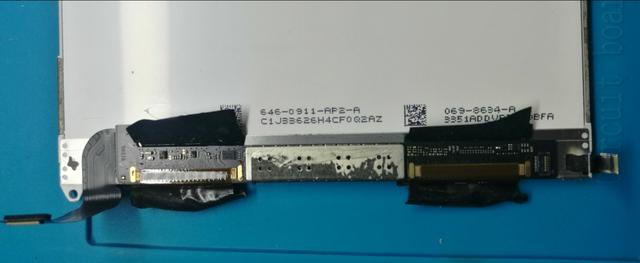

第二步,撕开所有的这种黑色屏蔽胶带。因为这个是废品,我们可以随便撕,如果是好屏幕的话就是建议用风枪稍微加热一下,这样会撕的比较轻松一点。

ipad mini换触摸屏教程

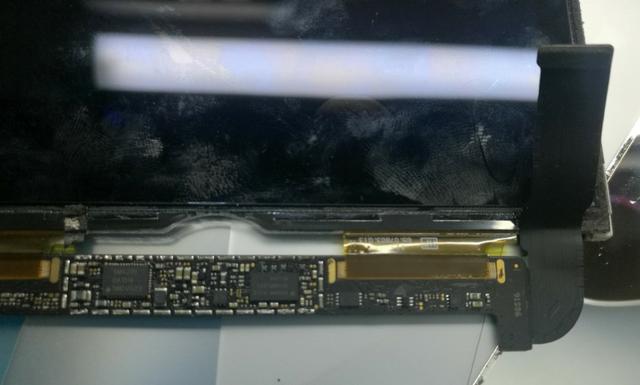

第三步,拆除中间的屏蔽罩。这个PCB板的下面可以使用植锡网垫一下,起隔热作用。这样就可以防止屏幕背面的塑料材质被烫伤。

ipad mini换触摸屏教程

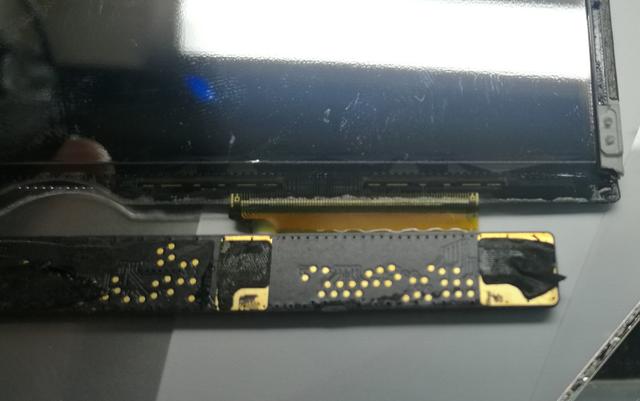

第四步,彻底撕掉所有的黑色屏蔽胶带。使用风枪加热这个PCB小版,将PCB小板与屏幕分离,这样我们就能清楚的看到这一块的完整结构组成了。

ipad mini换触摸屏教程ipad mini换触摸屏教程

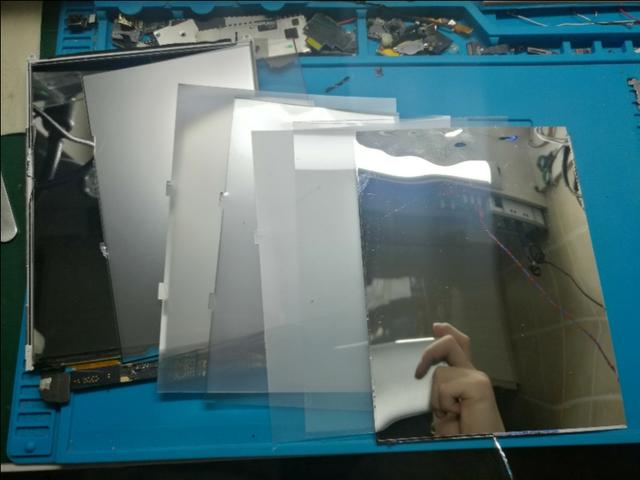

第五步,分离屏幕所有的层。来我们一起来数一数总共有几层?我大概数了一下,总共有八层,最后一层是反光板和遮光板是贴合的,这个暂不好分开,总共有八层。图上看到的是七层。最上层是显示屏,下边是反光,导光,偏光,遮光等等一些层,显示是玻璃的,其它层基本都是塑料材质。这个很神奇,他这个就可以显示,可以显示这么绚丽的色彩和各种各样的图形。

ipad mini换触摸屏教程

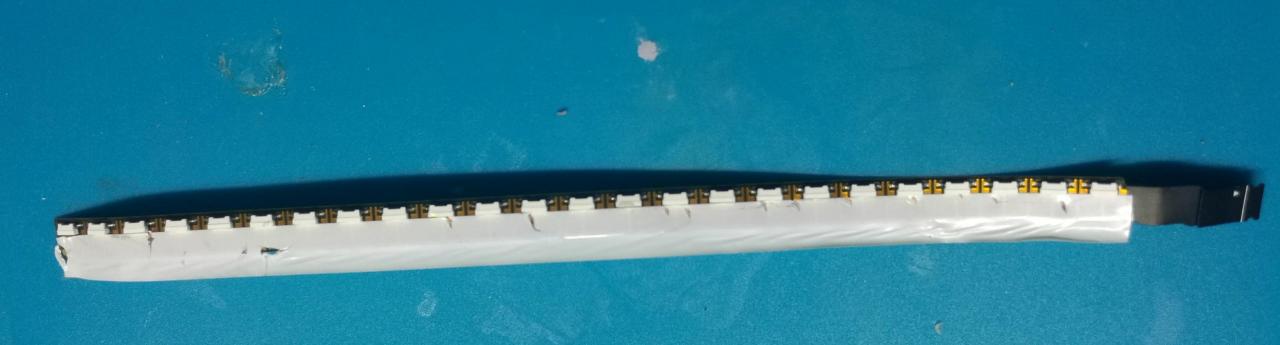

最后一步将背光灯完整的拆出来。如下图,背光灯就是这么一条小灯带,依靠背光板反光板等能够均匀的为显示屏提供一个平面光源。以至于我们能够看到屏幕上显示的各种各样的东西。

ipad mini换触摸屏教程

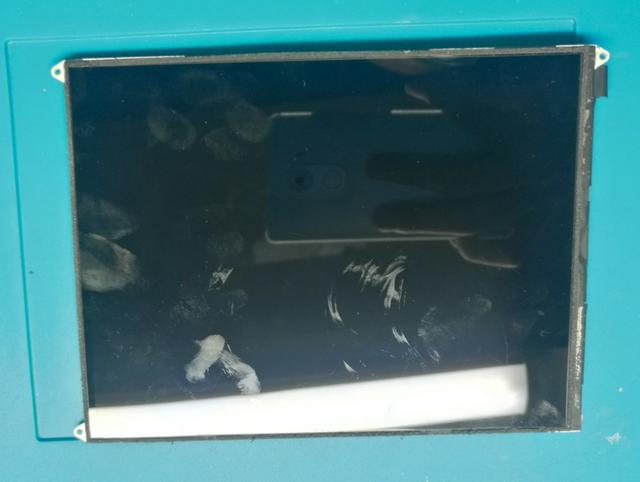

我们将这个废旧屏幕拆完之后,基本上就是这个样子,是不是也就没有什么用了呢?屏幕部分确实没啥用了,只能扔掉了。但是显示屏的驱动小板和背光灯带,我们也可以用来练习焊接,可以提升手工。废物利用一定要利用彻底。

大家好,我是捣鼓灰机。

感谢您的阅读与支持!
