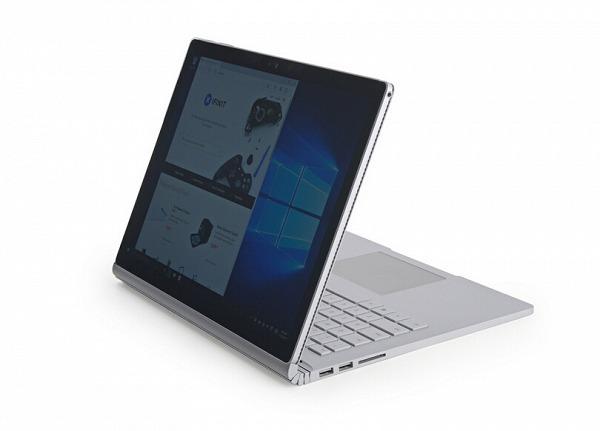

微软 Surface Pro 4 系列近日已经在中国大陆进行预售,但很多尾巴对带有独立显卡的变形终极本 Surface Book 也很感兴趣。微软在 Surface Book 小小的机身里塞下了 CPU,同时把独立显卡放置在键盘中,这种极具创意的分体式设计给各大多年没有改变的 ODM 厂商做出了很好的示范,虽然暂时该机没有在大陆发售的计划,不过我们也可以通过 IFIXIT 的拆解先一睹为快。

surface book拆机视频

IFIXIT 表示,Surface Book 整个拆解过程包括 30 步,艰难的打开外壳过程之后,SSD 可以更换,但是显示屏背后的电池胶合太紧,无法更换,显示组件包括一个胶合的玻璃面板和 LCD,难以去除和更换,处理器和内存被焊接到主板上无法更换,另外许多组件都安装在各自主板的背面,需要拆卸主板才能更换部件。

按照惯例,在拆解前先简单回顾一下 Surface Book 的硬件配置:

13.5 英寸 PixelSense 多点触控显示屏,具有 3000 × 2000 分辨率(267 PPI)第 6 代英特尔酷睿 i5 定制 NVIDIA GeForce GPU8GB 内存128GB 固态硬盘802.11ac 标准的 Wi-Fi 无线 蓝牙 4.0800 万像素后置摄像头,支持 1080p 视频拍摄 500 万像素的前置摄像头配备压感笔,屏幕具有 1024 级的压力灵敏度

surface book拆机视频

右侧是 Mini DisplayPort 接口和微软专用的 Surface Connect 接口

surface book拆机视频

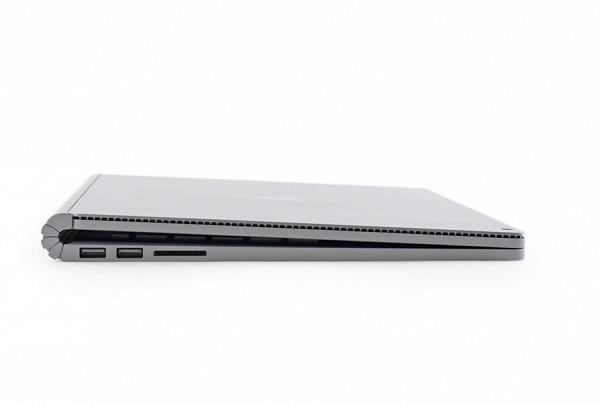

左侧有两个 USB 3.0 接口和一个 SD卡读卡器

surface book拆机视频surface book拆机视频

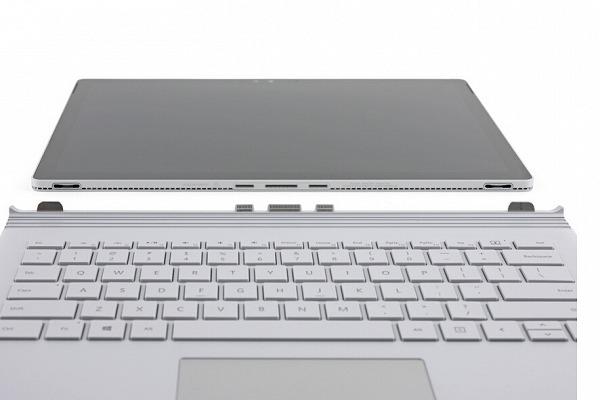

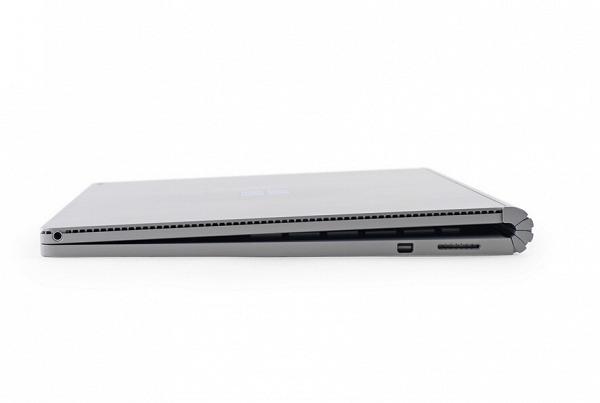

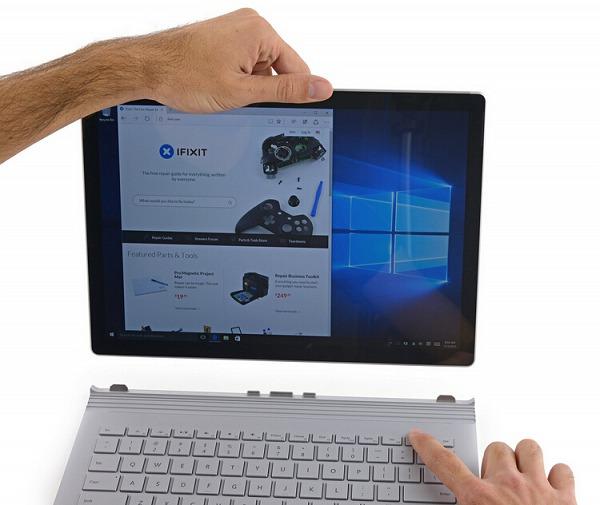

Surface Book 的屏幕和键盘的连接方式并非常见的磁性接口连接,而是通过 Muscal Wire 的特定机制,分离前必须按下分离键。

surface book拆机视频

Surface Book 的支架模式,通过键盘的连接固定实现更好的稳定性,方便用户绘画或者触控操作。

surface book拆机视频surface book拆机视频

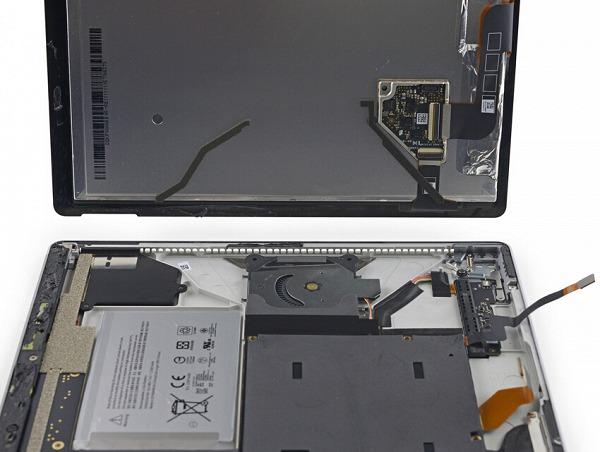

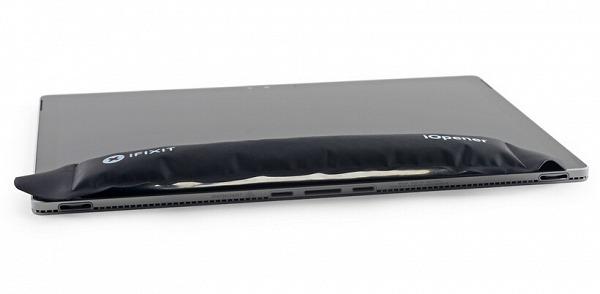

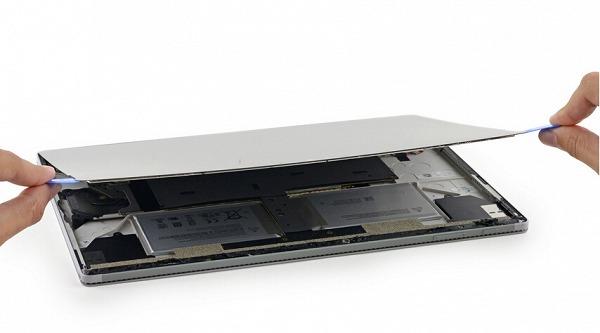

拆解这种一体式的机身最好的方法就是先用热解法使得粘连的胶水软化,然后通过吸盘和拨片慢慢分离屏幕。

surface book拆机视频surface book拆机视频

与一般的设计将排线直接焊接在屏幕上不同,Surface Book 的排线被焊接在主板上。翻过屏幕的背面,也可以发现这里有两个条状的缓冲海绵,它们与机身结合后形成引流风道。

surface book拆机视频

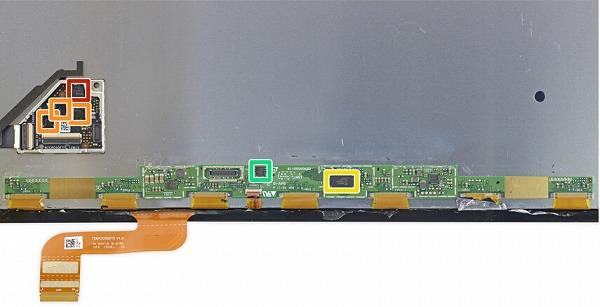

拆下屏幕上的金属屏蔽罩和金属箔后我们来看一下显示电路板上的芯片:

红色:N-trig DS-D5000 A0橙色:N-trig DS-A5048 B2黄色:Novatek NT71394MBG 1520-ED KLNAH绿色:旺宏电子 MX25U4033E 1.8 V 4.0 Mb Multi-in, Multi-out NOR 串行闪存

surface book拆机视频surface book拆机视频

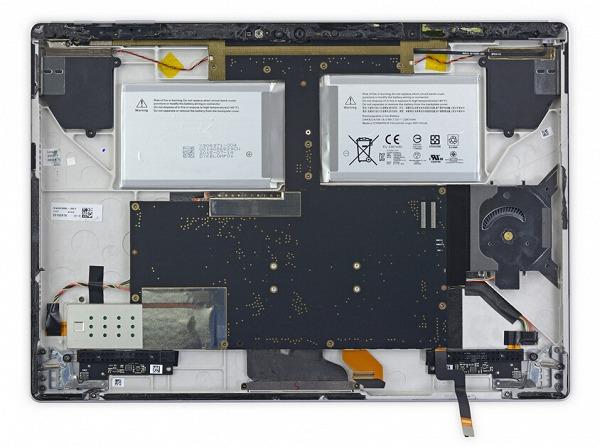

在掀开 Surface Book 的散热泡沫纸后,就可以看到主板的真身,它的面积非常大,占据了机身的绝大部分空间。

surface book拆机视频surface book拆机视频

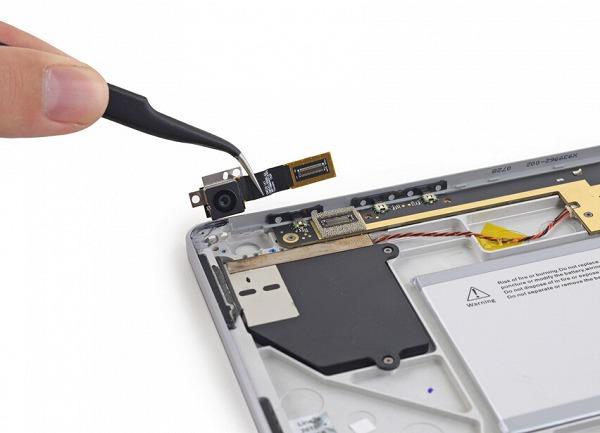

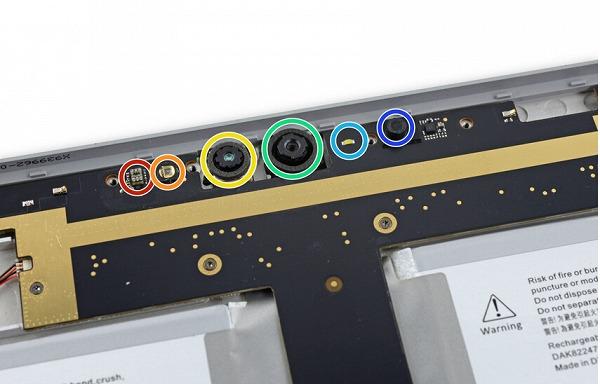

和 Surface Pro 4 的拆解一样,我们首先要把摄像头附近的组件进行分离。而前置摄像头附近的芯片有:

红色:光线传感器橙色:红外发射器黄色:前置摄像头绿色:红外摄像头浅蓝:后置摄像头的指示灯深蓝:麦克风

surface book拆机视频surface book拆机视频surface book拆机视频

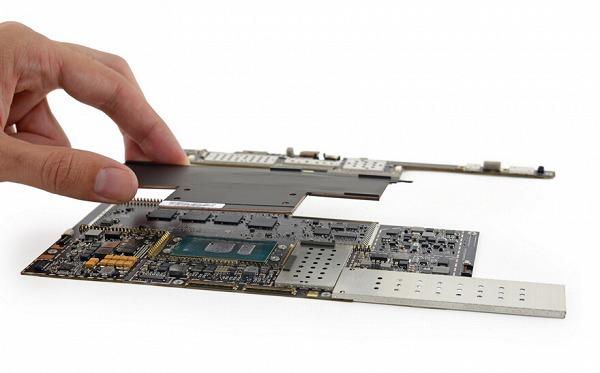

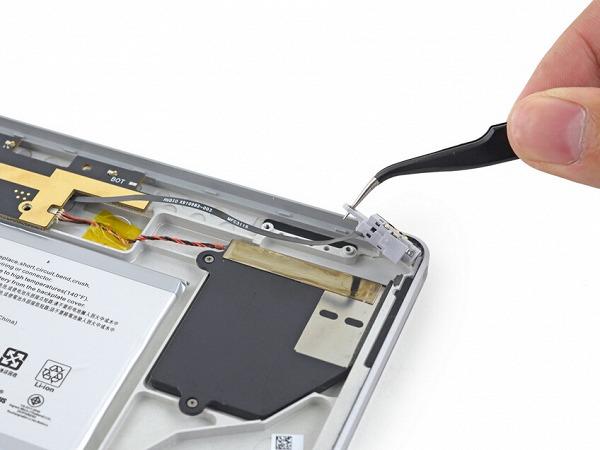

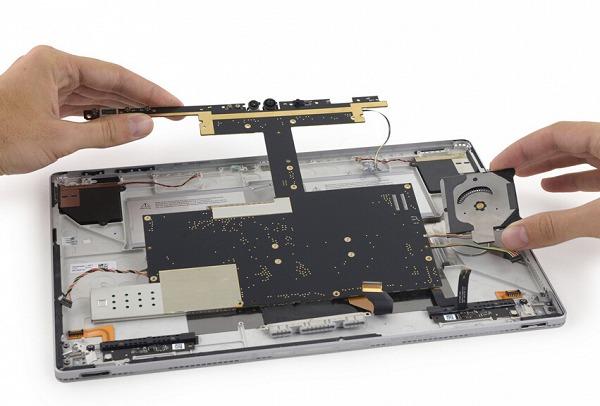

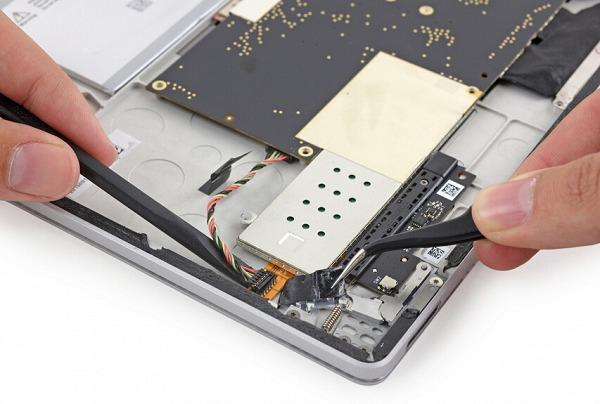

接下来对主板进行拆解,主板上有很多的排线和电缆,首先要用撬棒将其分离。拆开耳机插孔和扬声器两侧的排线,就能将主板拆下。由于机身比较紧凑,内部空间十分宝贵,所以 Surface Book 的主板形状比较特别。

surface book拆机视频

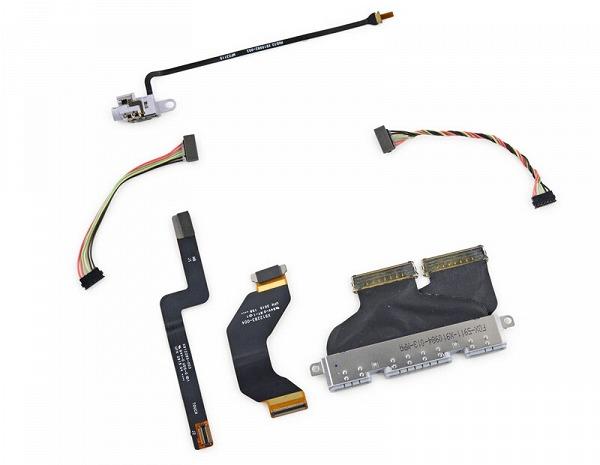

大量的排线说明该机用了大量的模块化设计,当内部出现故障后换相应的部件即可。

surface book拆机视频

这次 Surface Book 机身性能强劲,因此还是保留了散热风扇的设计,这枚风扇是 0.5 Amp 的超薄设计。

surface book拆机视频surface book拆机视频

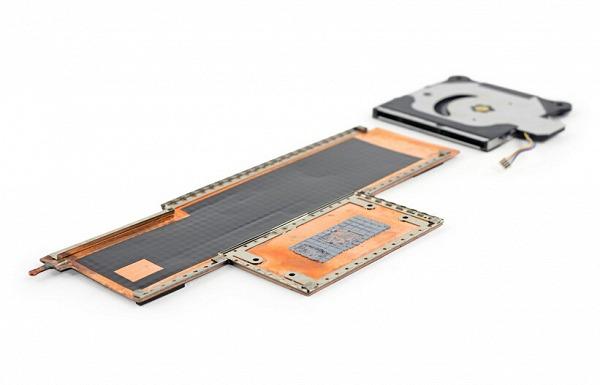

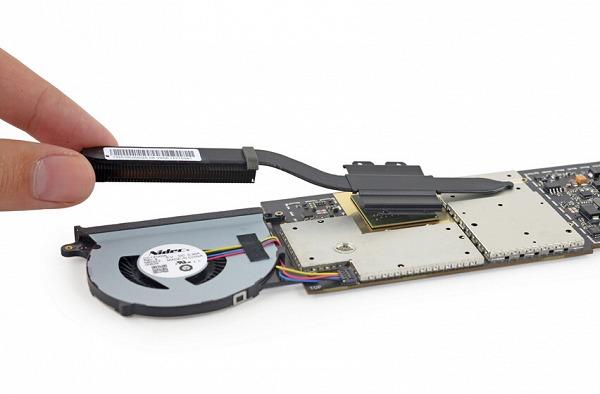

除了风扇这种主动散热结构,Surface Book 也设有被动散热模块,散热模块由一块巨大的铜板和热管共同组成,核心部分涂有散热硅脂,而其他部分则有大面积的散热贴。散热模块的远端有一根热管帮助散热,使发热尽量远离cpu和其他部件。

surface book拆机视频surface book拆机视频

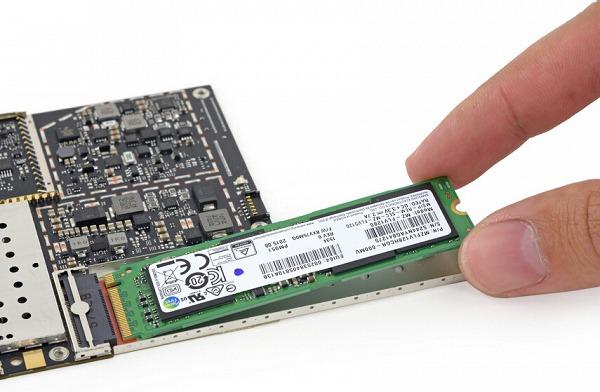

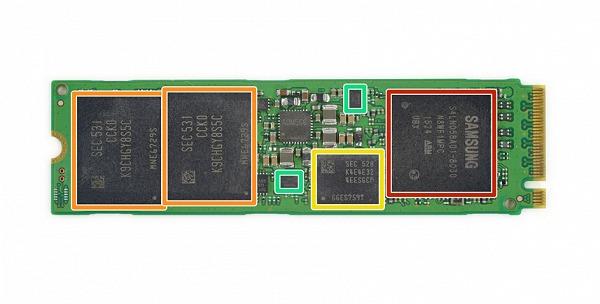

这块 SSD 型号为 PM951,跟 Surface Pro 4 是一样的。里面具体的芯片有:

三星 S4LN058A01 CIE 3.0 x4 NVMe 闪存控制器三星 K9CHGY8S5C 64 GB NAND 闪存三星 K4E4E324EE 4 Gbit(512 MB)DRAM德州仪器 TPS22966 5.5V,6A,16mΩ,双通道负载开关

surface book拆机视频

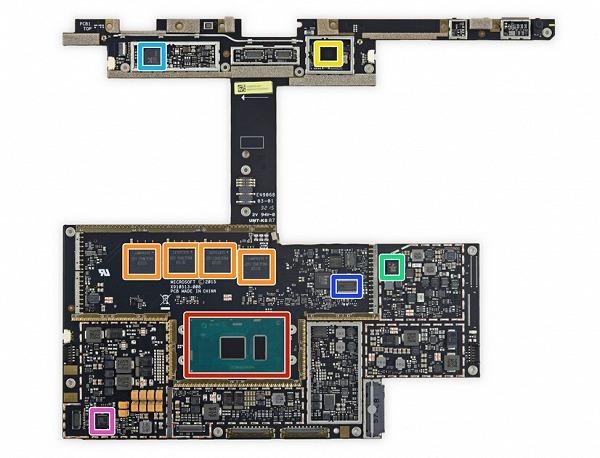

主板上密密麻麻的布满了各种芯片:

英特尔 SR2F0 酷睿 i5-6300U 处理器(3M 缓存,最高频率 3.00GHz)三星 K4E6E304EE-EGCF 16Gbit LPDDR3 1867MHz 的 SDRAM 内存(4 芯片,共 8GB)Marvell Avastar W8897,Wi-Fi /蓝牙组合芯片Freescale Kinetis KL17 MKL17Z256VFM4 48MHz ARM Cortex-M0 Realtek ALC3269 音频编解码器英飞凌科技 SLB9665TT20 可信平台模块Intersil ISL95857 1 2 1 电压调节器

surface book拆机视频

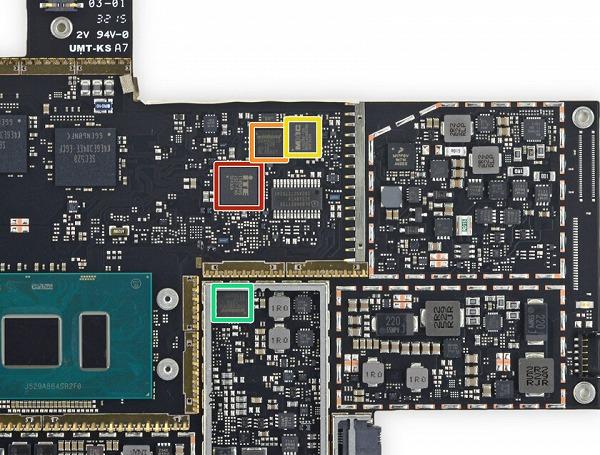

下半部分还有一些:

ITE IT8528VG华邦 W25X40CL 串行闪存旺宏电子 MX25L4006E 3V,4 MB [×1 /×2] CMOS 串行闪存华邦 W25Q128FV 128 MB 串行闪存

surface book拆机视频surface book拆机视频

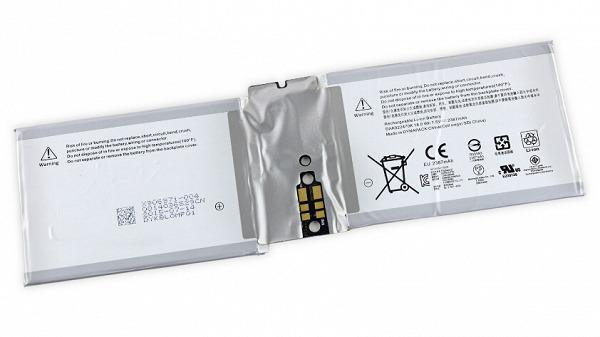

Surface Book 的电池被粘连在主板上,电量为 2387mAh,18Wh,相比之下 Surface Pro 4 为 38.2Wh,而 iPad Air2 的电池为 27.62Wh,即便如此,微软还是宣称 Surface Book 在平板模式下的续航时间达到了 4 小时。

surface book拆机视频surface book拆机视频

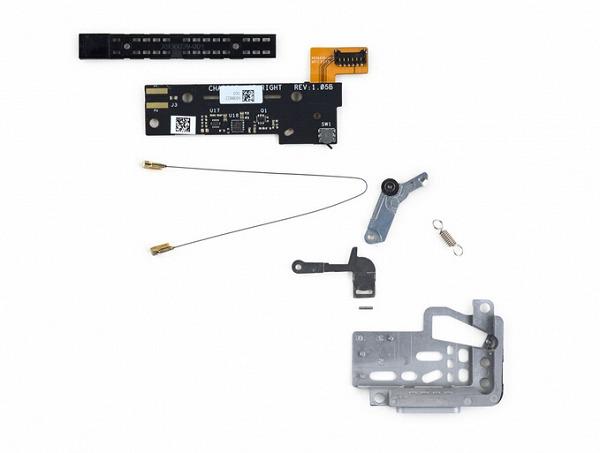

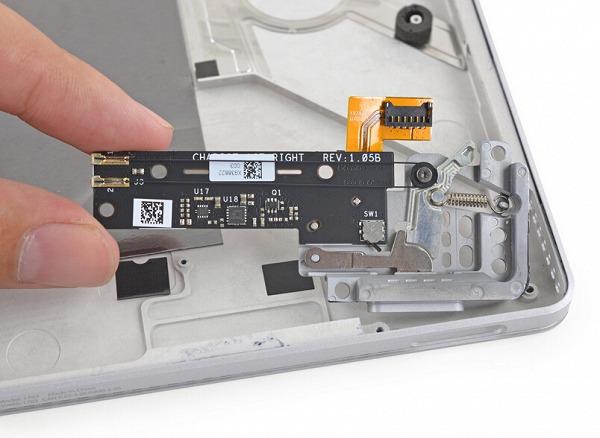

接下来拆卸“Muscle WireLock”,这套锁定模块可以将屏幕牢牢固定在底座,该锁定模块通过电动控制。图中的 U 型金属线为形状记忆合金,通电加热会迅速延长,随即黑色滑轮被弹簧拉动,卡扣向内滑动,锁定解除,屏幕与底座就可以分离了。

surface book拆机视频

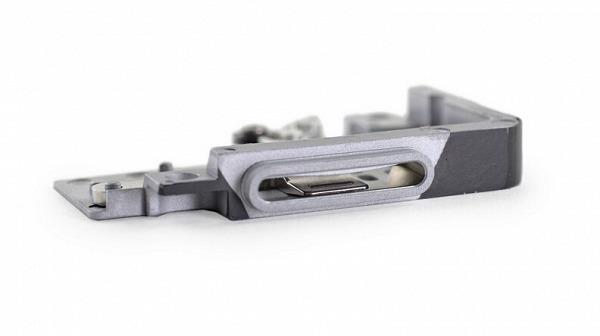

Muscle WireLock 的卡扣上有一个可以伸缩的金属弹片,当卡扣向内滑动时,金属弹片收缩,锁定随即解除。这个小东西就是键盘与屏幕可以如此紧密连接的奥秘,微软也宣称 Surface Book 可以像正常笔记本电脑一样,随意提动键盘或屏幕部分而不会脱落。

surface book拆机视频

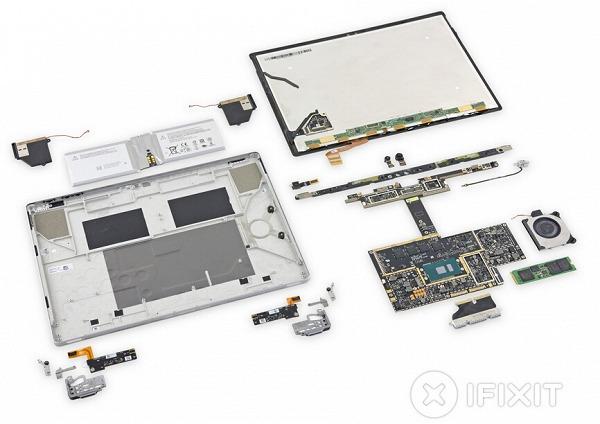

至此,Surface Book 的屏幕部分就已经完全拆解了,先来张全家福。但不要着急,Surface Book 之所以那么吸引人,和键盘部分的亮点是分不开的。

surface book拆机视频surface book拆机视频

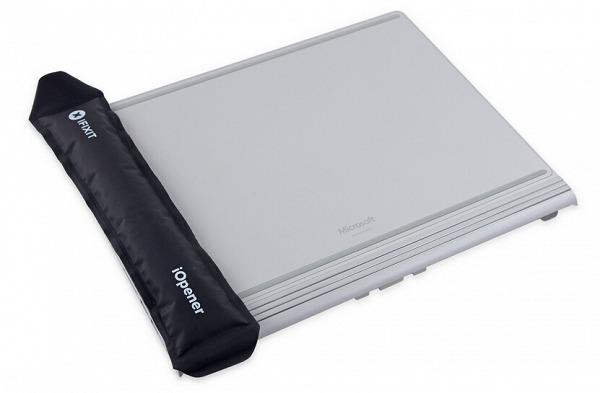

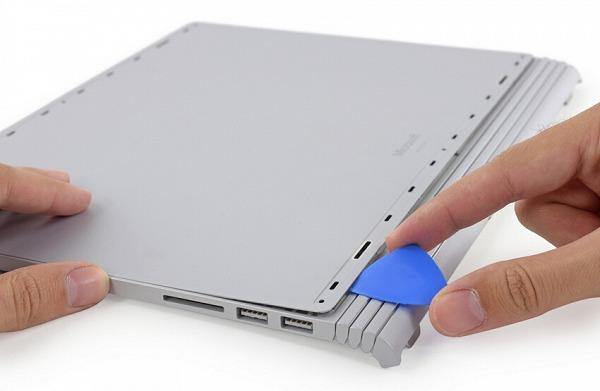

键盘部分在背后装有防滑条,这也是一个很好的突破口,接下来就是按照惯例加热,等胶水融化后才尝试拆解。

surface book拆机视频

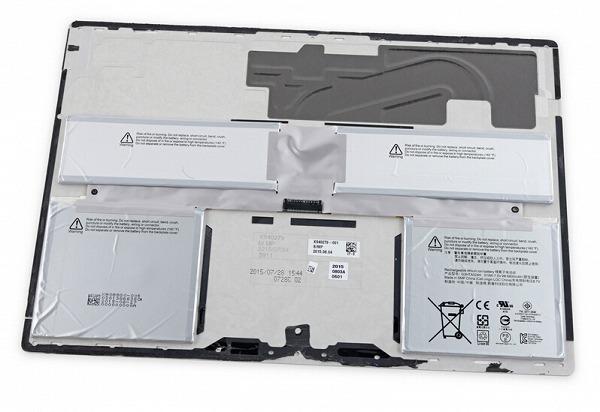

打开面板后,可以看到面板背面粘贴了大面积的电池,这组电池加一起一共有 51Wh,7.5V 共 6800mAh。底座中的电池加上屏幕部分的电池,一共有 69Wh,即 9187mAh。

surface book拆机视频surface book拆机视频surface book拆机视频

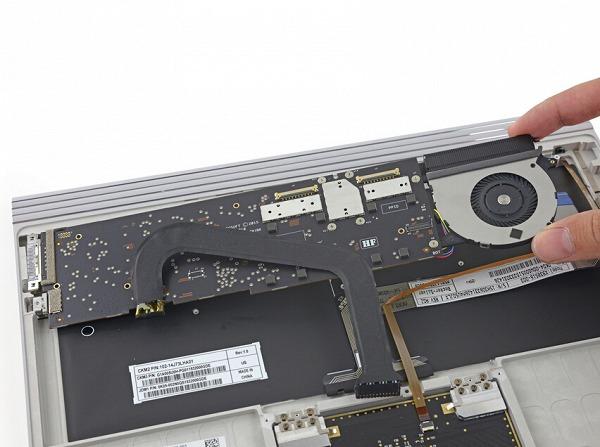

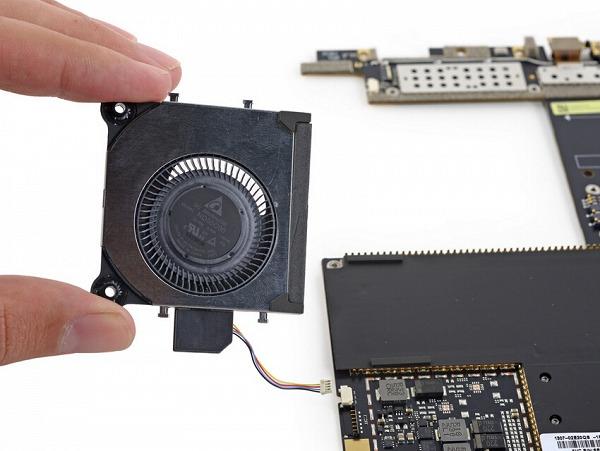

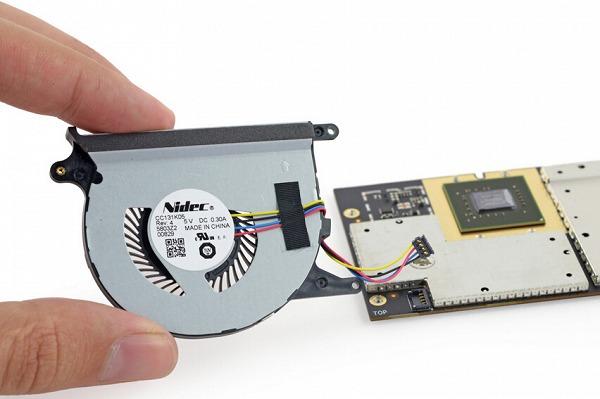

接下来就是最引人注目的显卡方面了,首先要拆出显卡上的散热器和显卡芯片上搭配的风扇。不同于处理器部分的被动 主动式散热,显卡芯片上的这枚散热风扇需要长时间工作,不知道使用久了之后会不会积灰。

surface book拆机视频

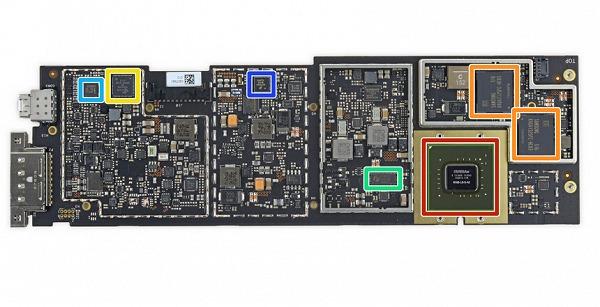

拆下散热器后,我们来看一下这款定制的 Nvidia GeForce GPU,根据网络上的推断,这款 GPU 的型号应该为 GeForce 940M。首先来看一下这枚显卡上配备了哪些芯片:

红色:Nvidia N16S-LG 定制 GeForce GPU橙色:三星 K4G41325FC 512 MB GDDR5 显存(两片共 1GB)黄色:Parade PS8330B 双模 DisplayPort V1.2 中继器绿色:Pericom PI3PCIE PCIe 交换器/多路器浅蓝:恩智浦 CBTL06GP213EE 六通道 DisplayPort、HDMI 和 PCI Express 多路器深蓝:Freescale Kinetis KL17 48MHz ARM Cortex-M0 微控制器

surface book拆机视频

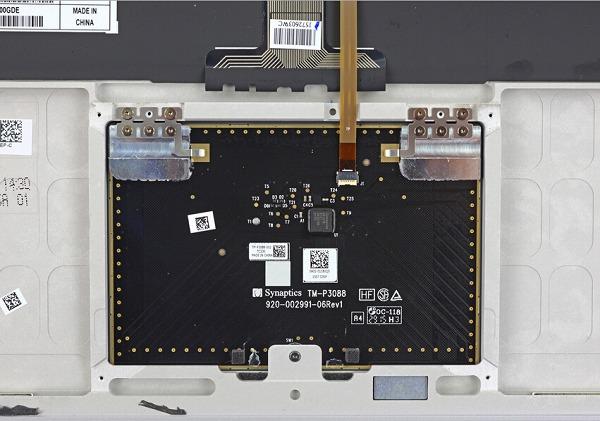

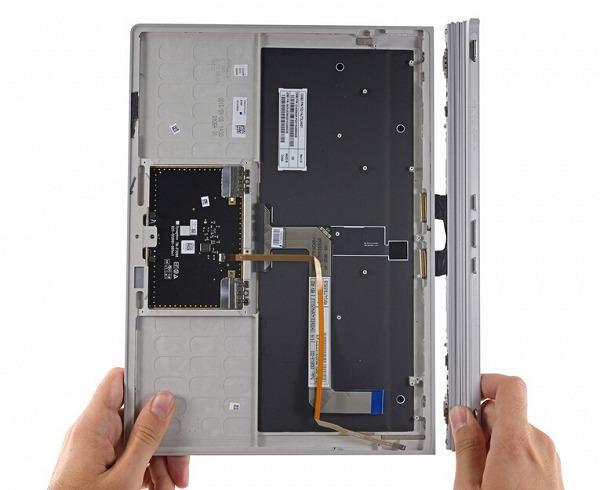

接下来是 Surface Book 的触控板,来自 Synnaptic。

surface book拆机视频surface book拆机视频surface book拆机视频

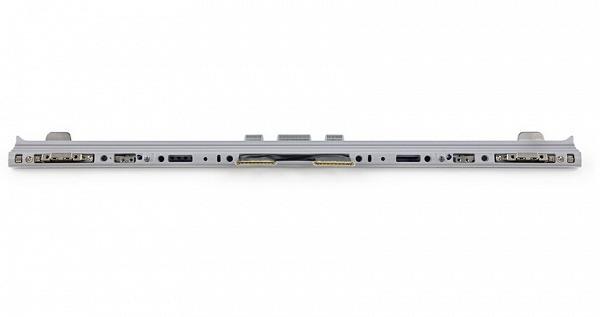

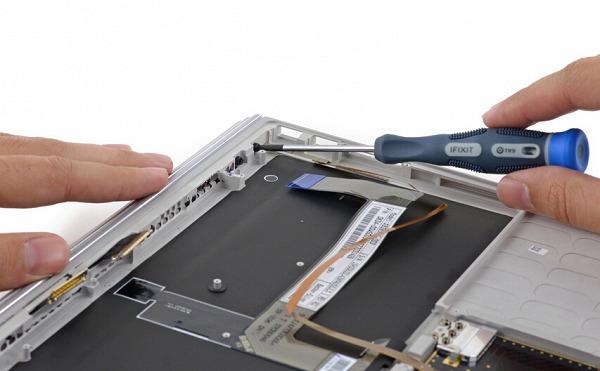

把机身上固定的螺钉旋开,即可以拆开铰链转轴。铰链转轴上的接口丰富,且接口,线缆都可以更换,如果出现故障也容易维修。

surface book拆机视频

surface book拆机视频

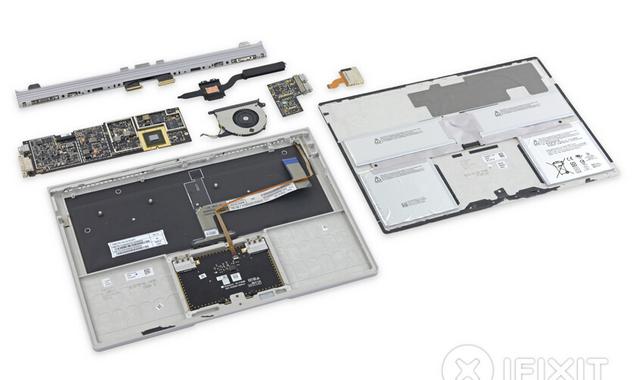

拆解到这里就结束了,再来一张的拆解全家福。iFixit 对 Surface Book 的维修评分为 1 分(10 分为最易维修),这个得分比 Suiface Pro 4 的得分还要低,维修难度很高,通常如此低的得分我们只能在苹果的设备中看到。除了 SSD 可以更换之外,所有的部件包括 CPU、GPU、内存都是焊接在主板上的,且采用了大量的胶水粘合,外壳很难拆卸,不建议用户自己拆卸更换配件。
