分享一台德劲1102收音机！1102是德劲1103的前身，虽然名气没有1103大，但价格便宜，而且效果也不错，

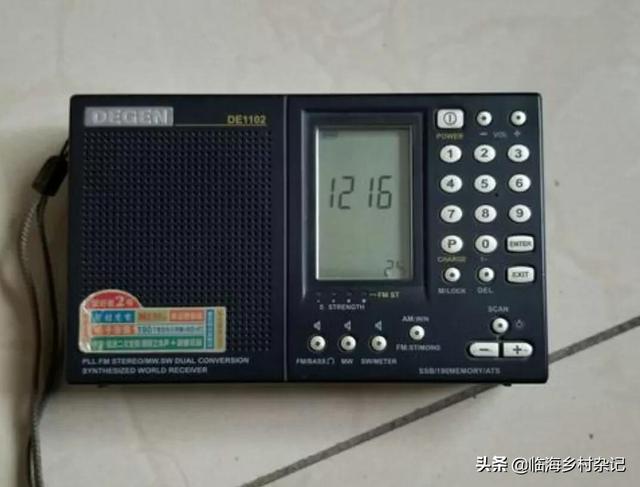

德劲1102

分析下该机的电路，调频部分依然使用7358前端，两联调谐，灵敏度很好，中频输出10.7经过滤波器和场管预中放后送入8132做中放和鉴频解码输出立体声信号。这里使用了场管而不是三极管。

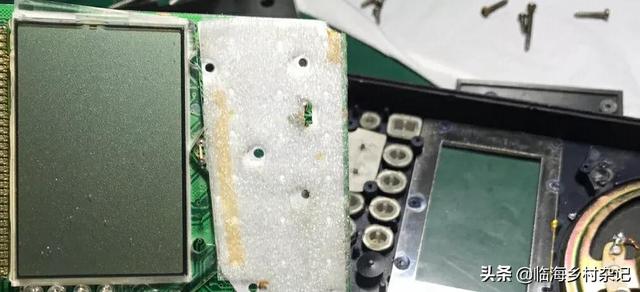

收音机液晶屏

CD8132是华晶仿东芝TA8132，功能全面性能很好的一体化芯片，信噪比高，立体声分离度42db。

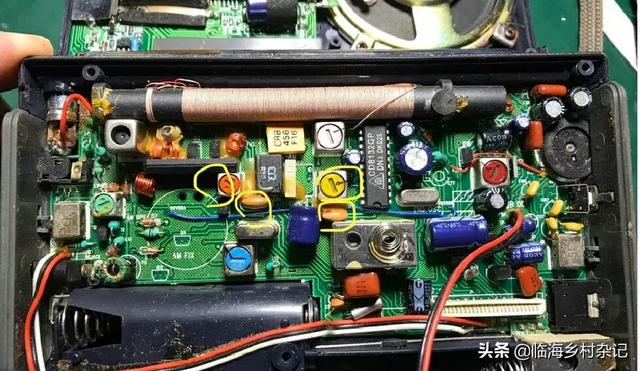

内部电路图

调幅部分采用二次变频，中波短波均有场管高放和场管平衡混频，不同的是他的第一中频为10.7没有1103的55.845那么高，第一次变频pll调谐，第二次变频为不调谐，本振由10.25mhz晶体产生。一中频10.7，与二本振内差出450二中频，经过切换宽窄带滤波器后再由8132检波输出。

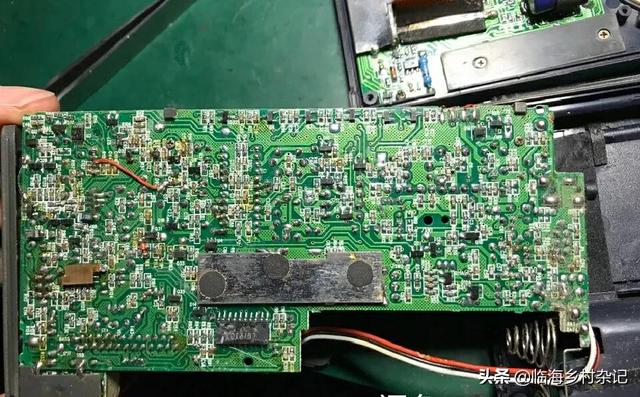

背面电路图

功放部分设计比较复杂，有重低音，新闻，音乐音效，电路由很多三极管和集成电路构成，喇叭和耳机分别由两个芯片驱动，他的喇叭是16Ω0.5W的口径65mm，声音还不错，比较柔和耐听不刺耳！呵呵！欢迎各位交流说说看法和评价这款收音机
