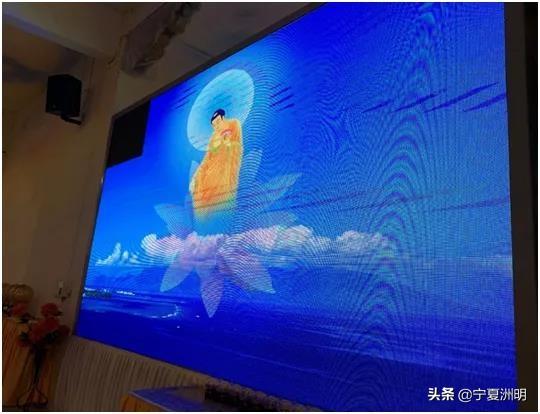

宁夏LED显示屏实用的LED黑屏案例解析与处理。大家经常会见到播放着精彩画面的LED大屏。繁华的街头、人密集路口,各式舞台会场,这些显示屏当中或许会有小块黑色不亮区域,有时是一大块,我们通常把这种现象称为黑屏。下面跟着宁夏洲明来了解下什么原因导致的黑屏?下面,我们就从案例入手,对黑屏故障进行分析排查。
案例一
故障原因:出现这种单个箱体黑屏的故障,一般有以下四种原因:①箱体没有通电②箱体开关电源损坏或输出不良③箱体之间的信号连接不良④接收卡损坏或程序丢失
故障排查:具体是哪种故障引起的呢?下面就给大家讲讲如何排查:

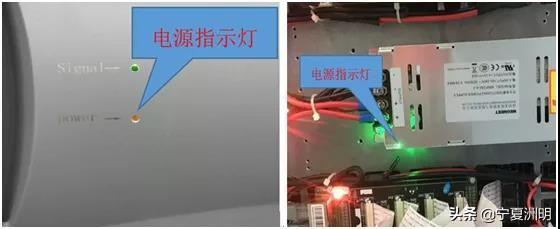

1.箱体供电问题排查:先观察箱体电源指示灯有无显示,有显示说明箱体供电正常,无显示说明箱体之间电源线的连接出现故障或箱体供电输入出现故障。

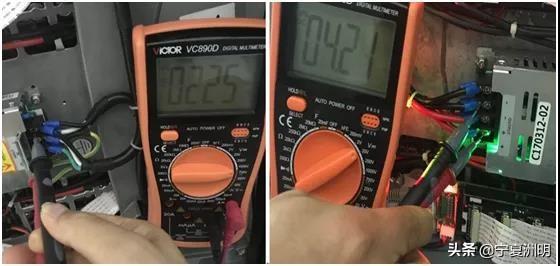

2.开关电源损坏或输出不良排查:观察开关电源指示灯有无显示或测量开关电源的AC输入端有无电压,如没有就要检查箱体供电;如有,再测量电源的DC输出端电压是否正常,输出端电压值以电源标注的输出值为准(DC4.2、4.6或5伏),如不正常说明电源损坏。

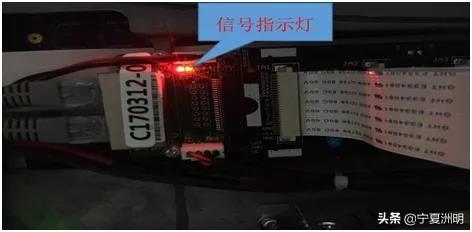

3.箱体之间的信号连接不良:检查接收卡的信号指示灯(绿灯)闪烁是否正常(一秒一次)。闪烁慢(约3秒一次),说明接收卡没有接收到信号,检测上一级接收卡信号输出或网线是否接触不良,将上一级接收卡的信号口互换,如上一级接收卡显示不正常则说明上一级接收卡的信号输出口有问题;互换正常箱体的网线,如箱体能正常显示说明网线有问题。

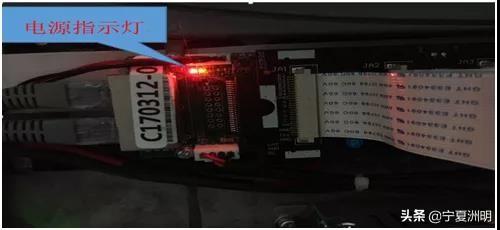

4.接收卡损坏或程序丢失:先观察接收卡的电源指示灯(红灯)是否显示,显示说明供电正常,不显示测试接收卡是否有5伏电压,如有则说明接收卡损坏。另外观察信号指示灯(绿灯)闪烁是否正常(一秒一次),正常闪烁说明接收卡程序丢失,闪烁慢(约3秒一次),如不是上级箱体引起(故障3)说明接收卡损坏。
案例二

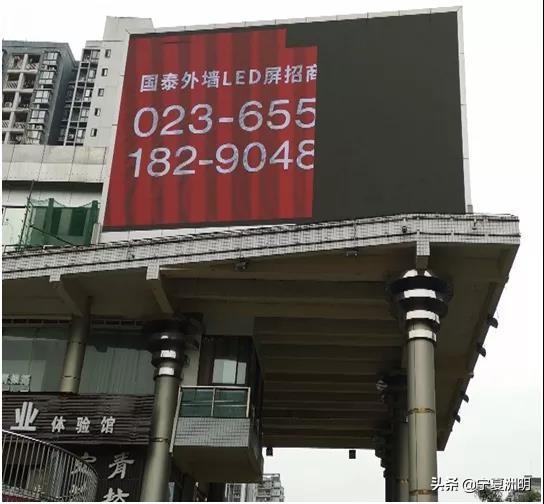

故障原因:出现这种大面积黑屏故障,一般有以下五种原因:①箱体没有通电②箱体开关电源损坏或输出不良③箱体之间的信号连接不良④接收卡损坏或程序丢失⑤配电柜跳闸
故障排查:1.前四种故障原因排查方法参考案例一。2.配电柜跳闸故障排查:检查配电柜输出面板线路的指示灯是否有未点亮,或配电柜内部供电线路是否有开关跳闸。

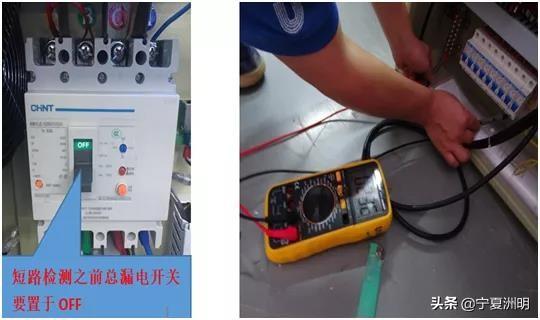

如有,说明这一路供电出现故障,再用万用表测量这条供电线路火、零、地线之间是否有短路情况(测量前必须将配电柜供电断开)。如果没有短路问题,则说明配电柜本身控制有问题,可咨询配电柜专业人员解决。
案例三

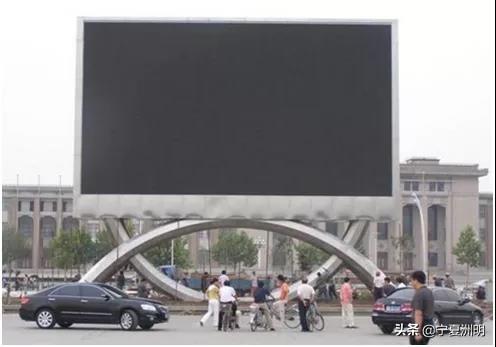

故障原因:出现这种整屏不亮的故障,一般有以下三种原因:①显示屏配电箱没有通电或跳闸②发送卡损坏或无信号输出、发送卡到显示屏的通讯故障③配电柜上电控制软件设置问题

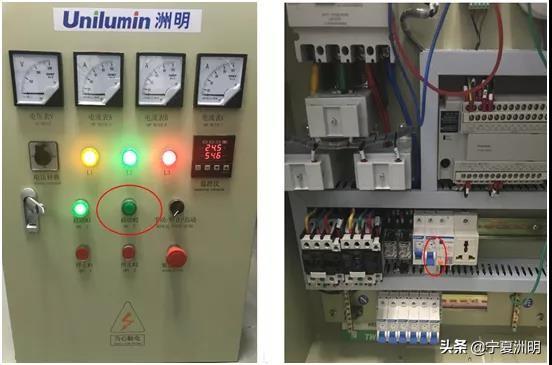

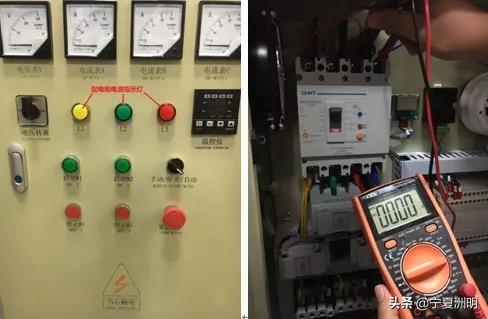

故障排查:1.显示屏配电箱没有通电或跳闸故障排查。首先观察配电柜的面板通电指示灯是否亮,如灯亮说明配电柜已送电;将配电柜改手动启动,显示屏能正常送电,则说明配电柜智能上电模块有问题或设置了定时开关显示屏。如不显示,观察配电柜主开关是否跳闸,如果跳闸就需检查配电柜的所有负载是否有短路或漏电。如果没有跳闸,使用试电笔或万用表测量主开关的输入端是否有电,如没有通电则联系甲方处理送电。
2.发送卡损坏或无信号输出,发送卡到显示屏的通讯故障排查。首先观察发送卡电源指示灯是否显示,如果不显示且发送卡供电没有问题,则说明发送卡损坏。如有显示,再观察发送卡的信号指示灯闪烁是否正常(0.5秒闪烁一次)。如能正常闪烁,再查看接收卡的信号指示灯闪烁是否正常,接收卡信号闪烁不正常则说明发送卡到接收之间的通讯有问题,需检查通讯网线或光纤设备;如接收卡的信号闪烁正常,则需要检查显示屏是否设置黑屏,或送过来的信号源是否本身就是黑屏信号。如果发送卡信号闪烁不正常,则需检查发送卡的DVI输入端是否有信号输入(可以通过对换正常显示发送卡信号输入源来判断),如没有则说明发送卡上级设备的输出或DVI线有问题,如果有信号源输入则说明发送卡损坏。

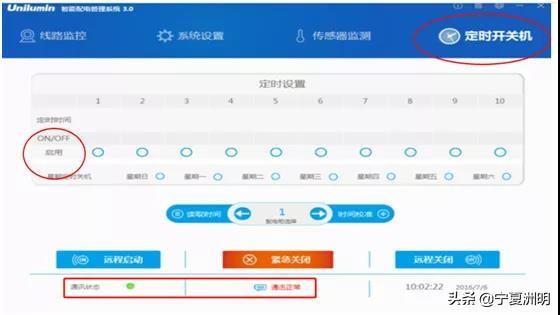

3.配电柜上电控制软件设置故障排查:若配电柜智能上电使用的是PLC上电模块,首先检查PLC是否正常通讯。如通讯不正常,排查通讯设置及通讯连接是否正确;如通讯正常,则检查PLC控制软件是否启动了“定时开关机”、显示屏的开关机时间设置是否有问题。

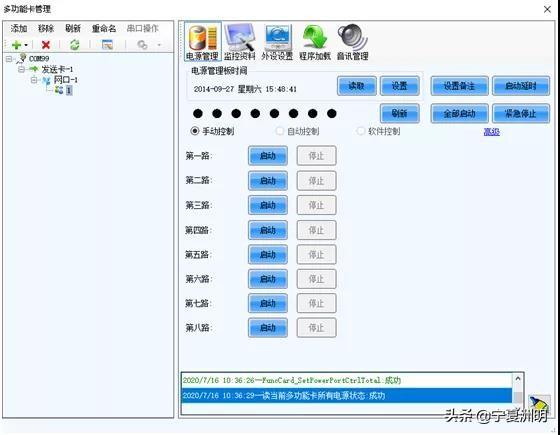

若配电柜智能上电使用的是多功能卡,从软件的“设置”选项进入“多功能卡管理”,检查电源管理是否启动了定时开关机,以及设置的时间日期是否有问题。
上面我们通过三个黑屏故障案例,讲述了故障分析和排查方法,下面我们分享一些故障分析排查技巧给大家。故障分析排查技巧
1先易后难
一种故障可能是由多个因素引起,可能是硬件故障也有可能是软件故障。故障排查优先从软件方面进行,如接收卡程序加载、通讯状态、供电状态等;优先排查发生故障频率高的部件,如开关电源、接收卡等。例如通过软件查看接收卡供电及通讯是否正常,如果供电和通讯都正常,则就不需要判断配电柜或箱体供电是否有问题,接收卡出现故障点不是第一张接收,就可以不用判断发送卡与接收卡之间通讯是否有问题。
2交叉互换法
用一个能正常使用的部件通过交叉互换,判断故障点的部件是否不良。例如一个箱体的模组有问题,可以交换模组信号输入口判断原模组能否显示正常,正常则说明故障点出在排线或上级的输出,如故障仍在则说明模组本身有问题。接收卡、发送卡、信号通讯、网线等故障都可以通过交叉互换的方式来判断故障点发生在本级还是上一级。
3顺藤摸瓜法
这种方法从故障起点出发,先排查上一级信号输入或供电是否有输出,然后检查本级故障,最后检查输出状态是否正常。例如显示屏全屏无显示,故障可能是发送卡没有信号输入、发送卡本身损坏或发送卡与接收卡之间通讯有问题。我们要优先处理发送卡的输入信号,然后再查发送卡本身故障,最后才检测通讯故障,需要从信号源或供电线路的上一级向下一级进行检查,才能找到正确的故障点。
