车载dvd可以播放cd碟片吗

牛人甲友自己动手制作车载DVD,成本仅为40元,加装摄像头可做倒车影像,高手在民间!如对本文有疑问,可在论坛里与luogang168互动。

成品:挖机上的倒车影像屏幕,带USB口同时兼具mp5.mp3功能。

原料:废品站买的DVD,屏幕还能用,主板也是好的;摄像头。

成本:150左右

车载dvd可以播放cd碟片吗

图片仅供参考

制作流程展示

第一步:拆解

车载dvd可以播放cd碟片吗

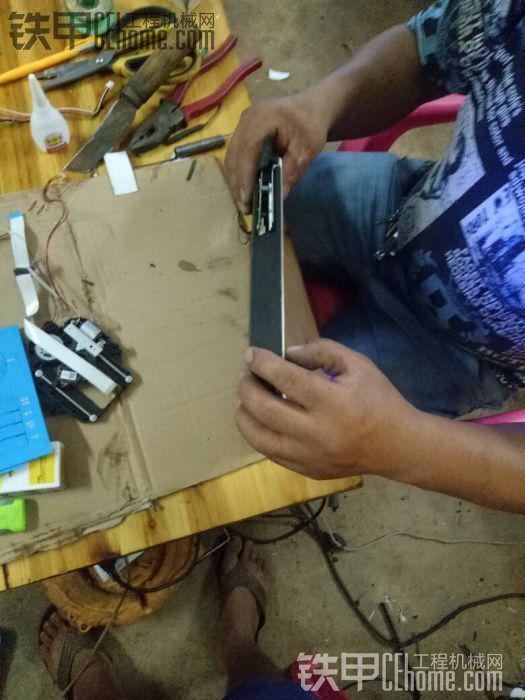

DVD拆开现场图

车载dvd可以播放cd碟片吗

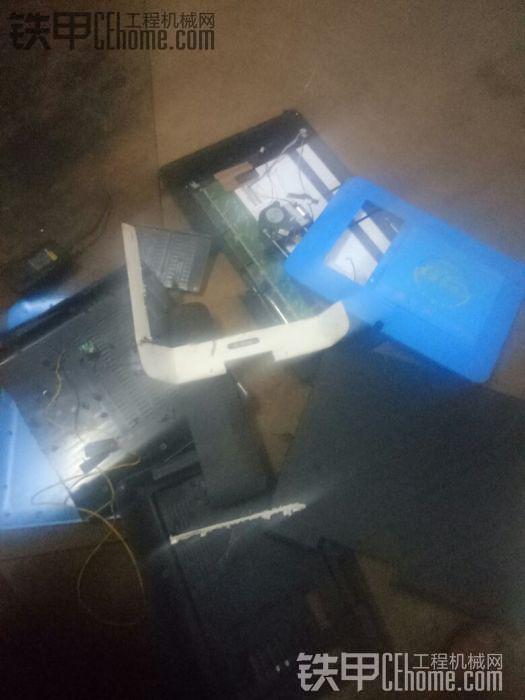

DVD拆下的壳

车载dvd可以播放cd碟片吗

拆解图

解释:2台DVD的尸体,其中一个屏幕太大了,舍弃了。

第二步:组装

解释:主要是要屏幕跟主板,因为这样的DVD有视频输入,可以装倒车影像头。

车载dvd可以播放cd碟片吗

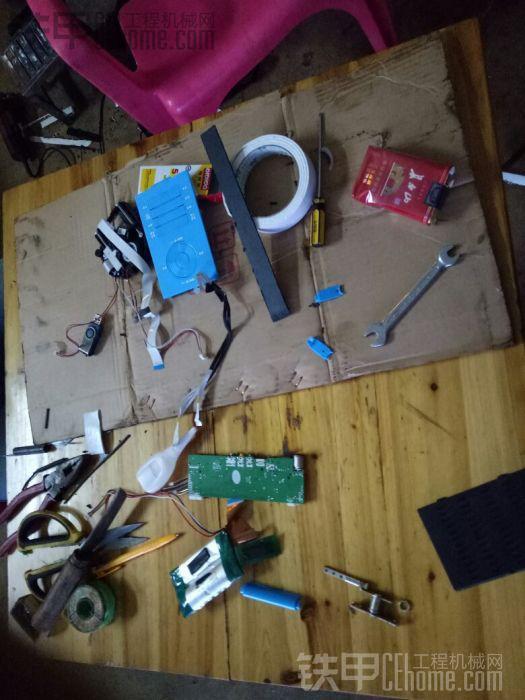

工具实拍图

车载dvd可以播放cd碟片吗

制作现场图

车载dvd可以播放cd碟片吗

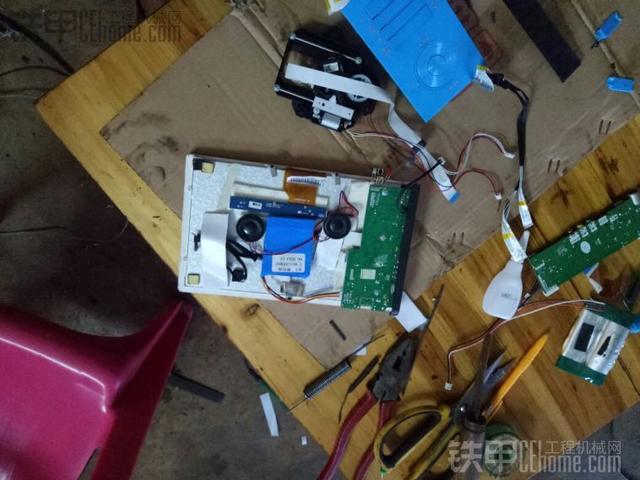

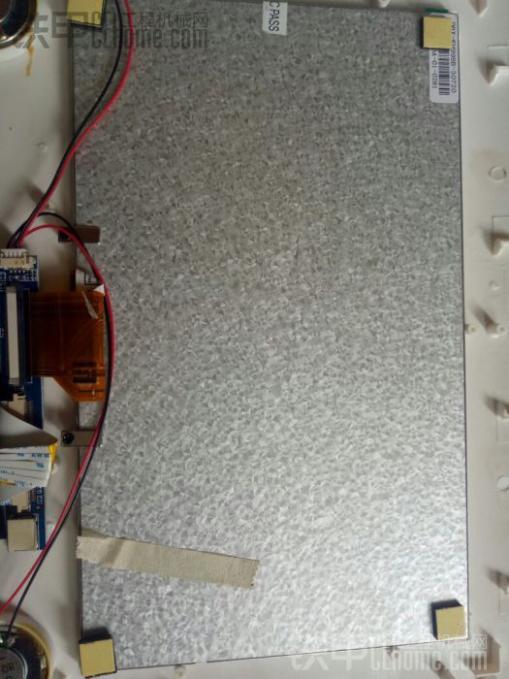

细节图-主板

车载dvd可以播放cd碟片吗

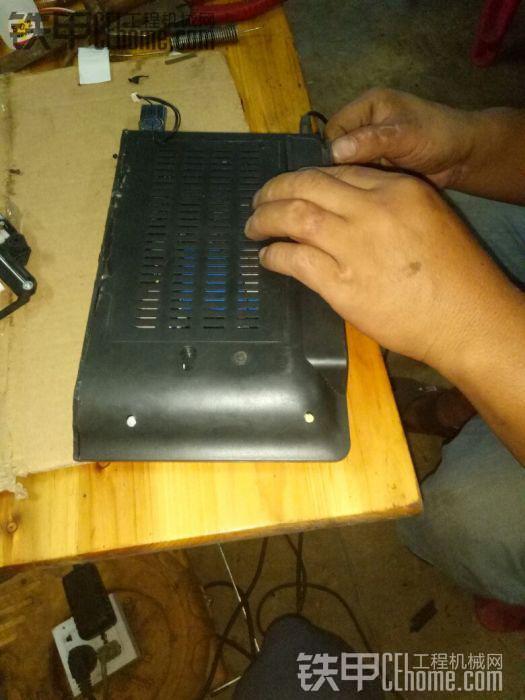

细节图-后盖1

车载dvd可以播放cd碟片吗

细节图-后盖2

车载dvd可以播放cd碟片吗

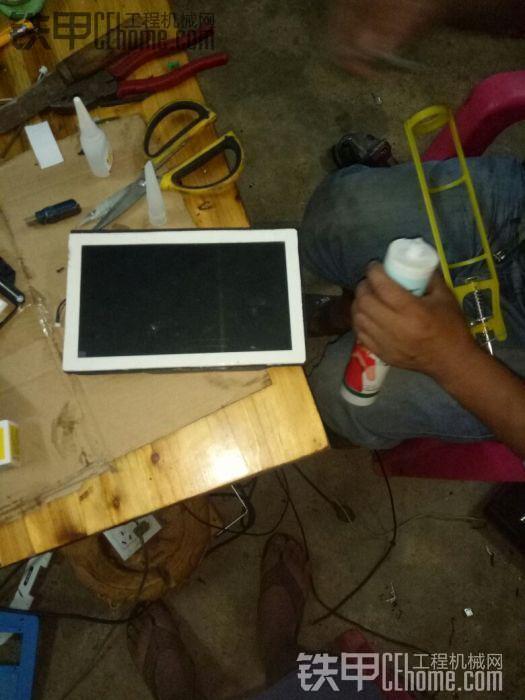

细节图-固定

解释:大部分已经完成,不能用502粘,现在用玻璃胶打边上固定。

第三步:测试

车载dvd可以播放cd碟片吗

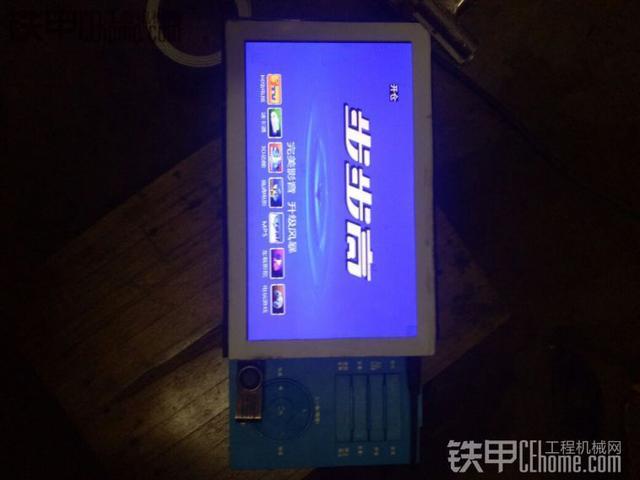

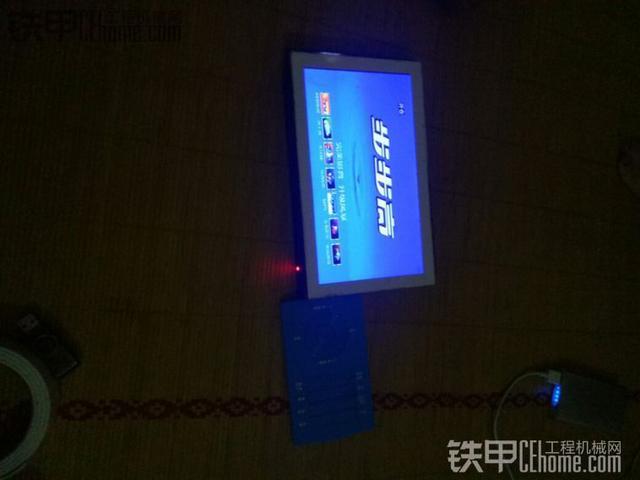

成品图-开机画面

细节效果图-详细介绍显示效果和操作步骤

车载dvd可以播放cd碟片吗

试机图

解释:试机,刚打的玻璃胶还没干。内存卡下载电影后,可以当mp3播放用也可以当mp5。旁边那块是按键,【按键是从DVD上拆下来的】有点宽了,明天在挖机上找个地方装就行了。里面我还加装了一块5600百毫安的电池,下班了可以拿回家看电影。

车载dvd可以播放cd碟片吗

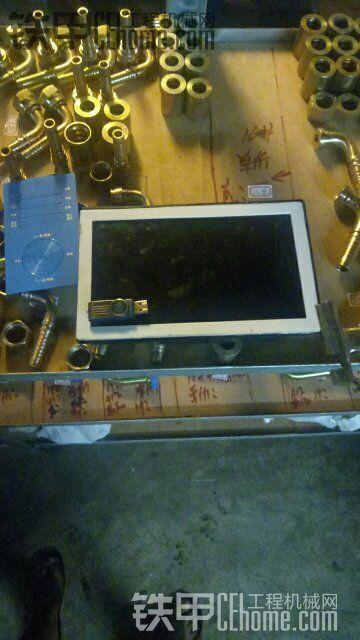

效果图-外表

车载dvd可以播放cd碟片吗

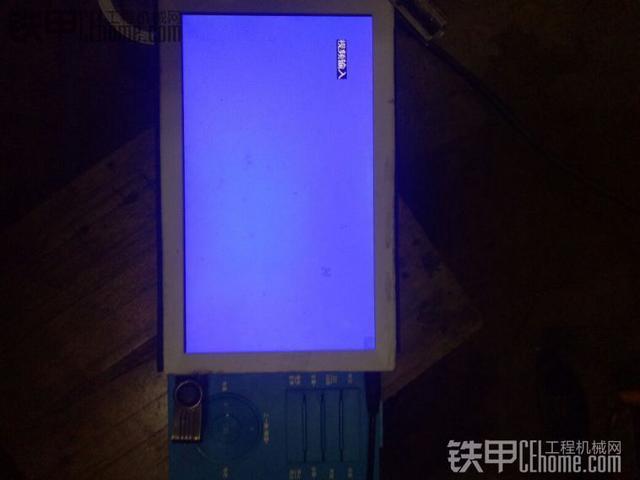

效果图-倒车显示屏

解释:选择视频输入模式,这个模式接倒车摄影头

车载dvd可以播放cd碟片吗

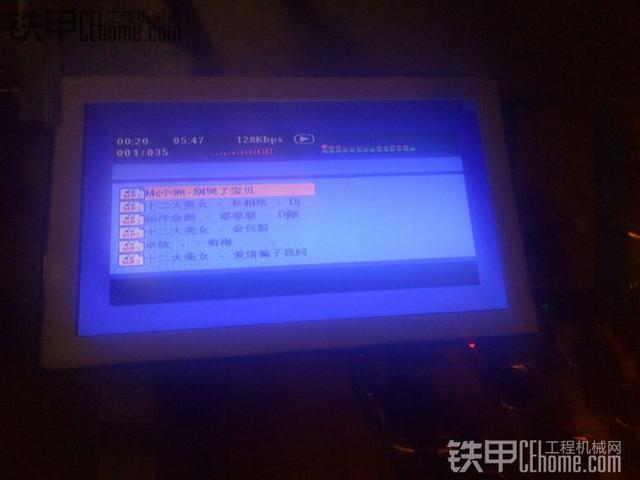

效果图-音乐播放

车载dvd可以播放cd碟片吗

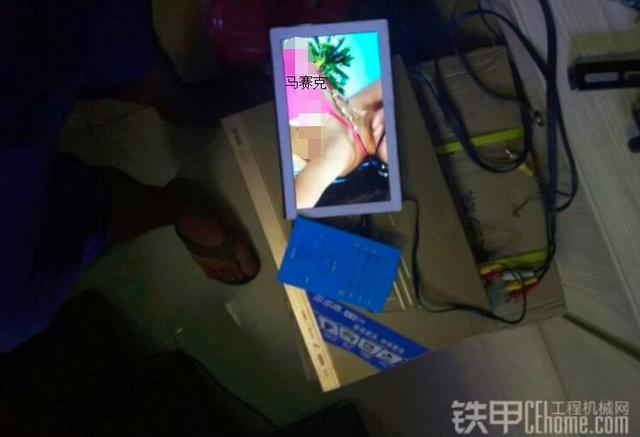

效果图-视频播放

解释:用DVD碟机试了一下视频输入,画质效果不错,比专用倒车显示屏还清晰

车载dvd可以播放cd碟片吗

效果图-电池能源

车载dvd可以播放cd碟片吗

效果图-底部

解释:电源灯,充电灯。

车载dvd可以播放cd碟片吗

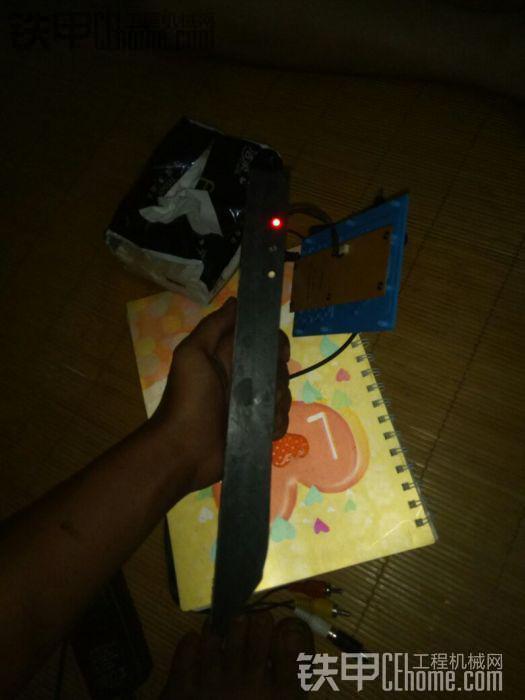

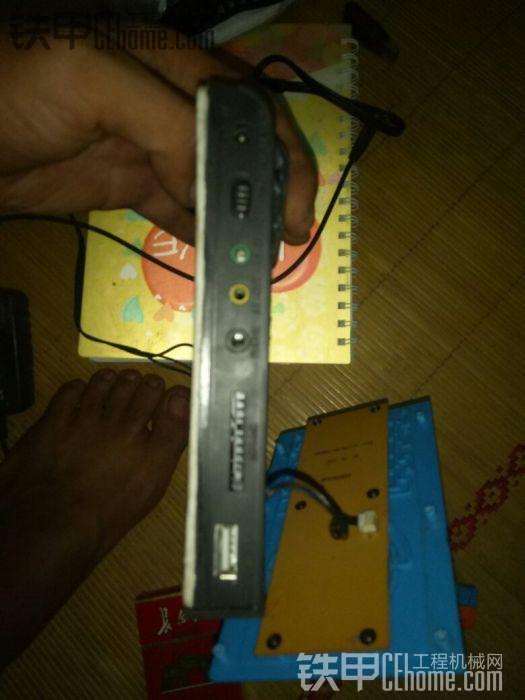

效果图-侧边

解释:USB口,SD卡口,黑色小孔音源输出,黄色孔视频输出,绿色孔视频输入,倒车影像头要插绿色孔。厚度跟烟盒差不多。

总结:

做这个显示屏成本

1、主板:废品站用20块买了2个便捷式DVD,用了9寸的屏幕,还有一个14寸的太大没用。2、502胶水,玻璃胶。价钱大概在40块钱。3、某宝用90多买的摄影头跟线。这样一个9寸倒车显示屏,带mp5.mp3.功能,制作成本大概150,你们可以去网上看下9寸倒车带mp5的显示屏多少钱一个,所以有时候自己动手做一个也挺好。

关于摄像头,我在某宝买了一个大巴车用的摄影头,一个24v转220的逆变器,逆变器是一定要的,虽然机子电压是9-12v,但是还是要用原装220v家用电源。摄影头到了给你们发装上挖机的过程。做了那么一个东西,代替了挖机上的CD.有倒车影像,干活的时候闲下来可以看看电影打发时间。

友情提示,我这里有一个14寸的显示屏,但是显示屏太大了,挖机上占地方不好用。等摄影头到了安装在挖机上,再在铁甲论坛发后续贴。
