智能数字自动万用表怎么使用(智能数字万用表的使用方法图解)

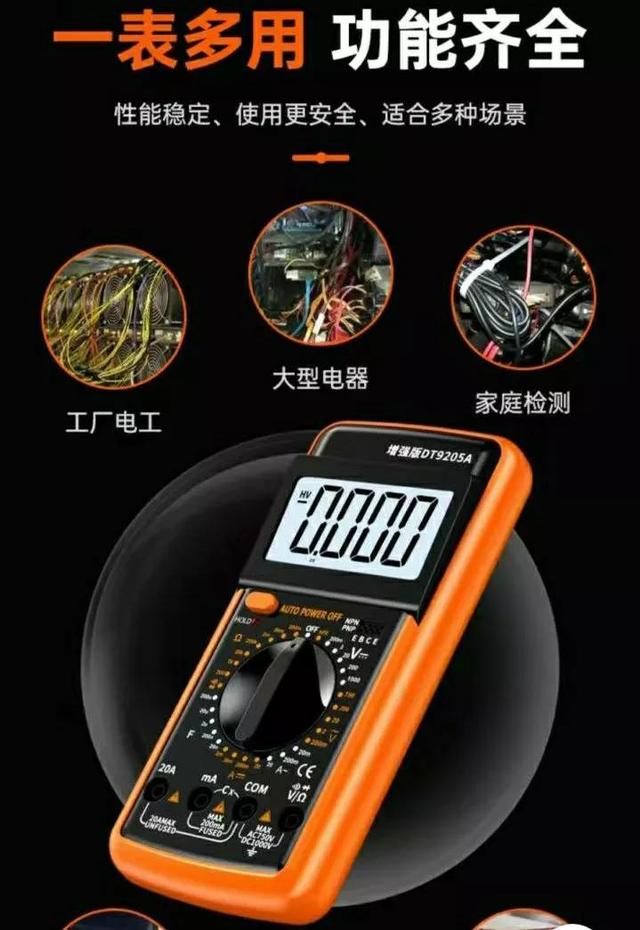

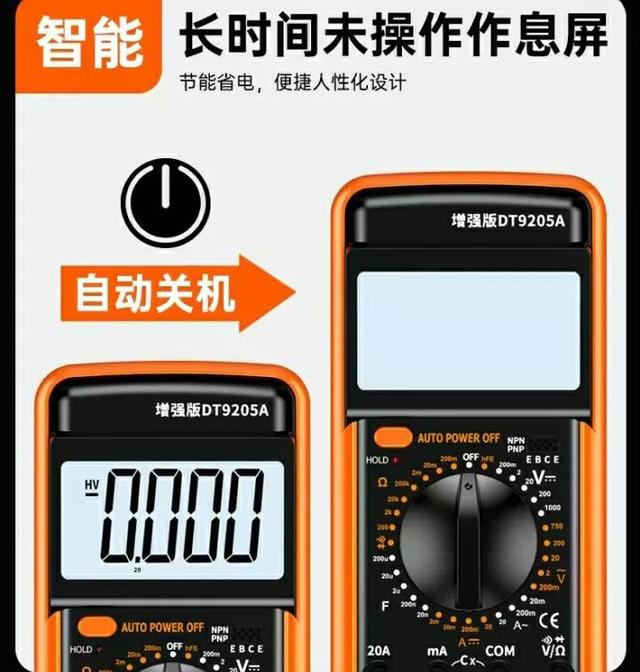

带电容档位、自动息屏的手动数字万用表

怎么使用?

不管测量什么,黑表笔始终插入COM插

孔,保持不动。

红表笔插入V/Ω插孔,蜂鸣器档和二极

管档可以测量电线电缆的通断、温控器

通断、温度保险的通断、二极管的通断

电解电容的通断、三极管的通断、发热

盘的通断、发热板的通断、电源开关的通

断、电动机的通断、电动工具定子的通

断、电动工具转子的通断。

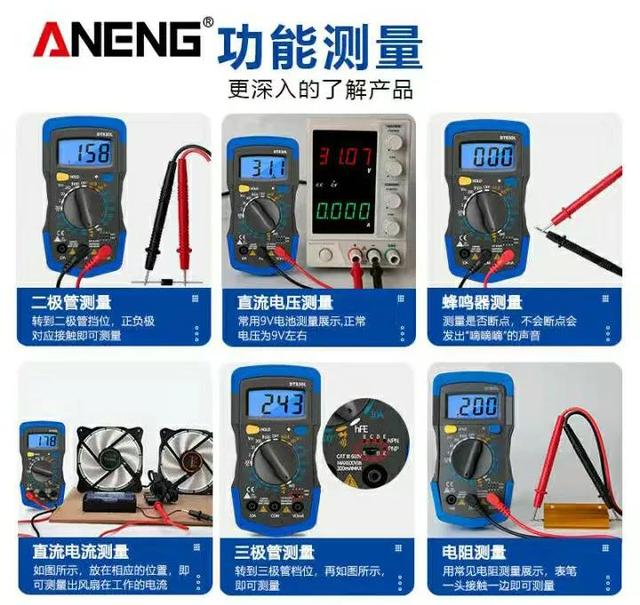

交流电压、直流电压、电阻、蜂鸣器和二

极管、三极管的测量。

红表笔插入V/Ω插孔。

交流电流、直流电流的测量,

红表笔插入标有10A或者是标有20A的插

孔。

电容的测量,红表笔插入标有mA的插

孔。

硅胶护套保护:耐跌落,耐磨损,耐高

温,耐寒性,耐冲击。

数字万用表操作面板上刻的一个字母v,在

这个字母v的右边还有一条横杠(-),横

杠的下面还有三个点的(…),那是测量

直流电压用的(直流电压档)。

数字万用表操作面板上还可有一个字母v,

在这个字母v的上面还有一条波浪线

(∽),那是测量交流电压用的(交流电

压档)。

数字万用表操作面板上刻的一个字母F,

那是测量电容用的(电容档)。

测量电容时,黑表笔插入COM插孔,

红表笔插入毫安插孔。然后把量程档位开

关拨到电容的档位。

数字万用表操作面板上刻的一个Ω,是测

量电阻用的(电阻档)。

数字万用表操作面板上刻的一个A,在这

个字母A的右边还有一条横杠(-),横

杠的下面还有三个点(…),那是测量直

流电流用的(直流电流档)。

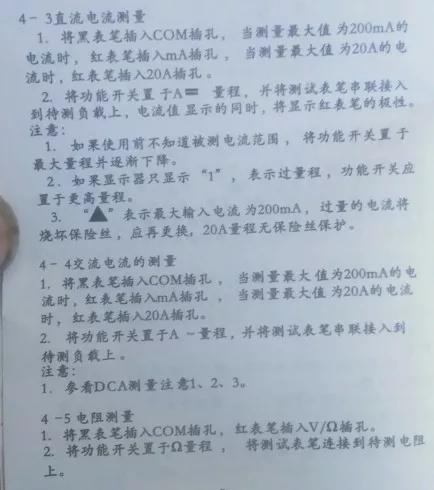

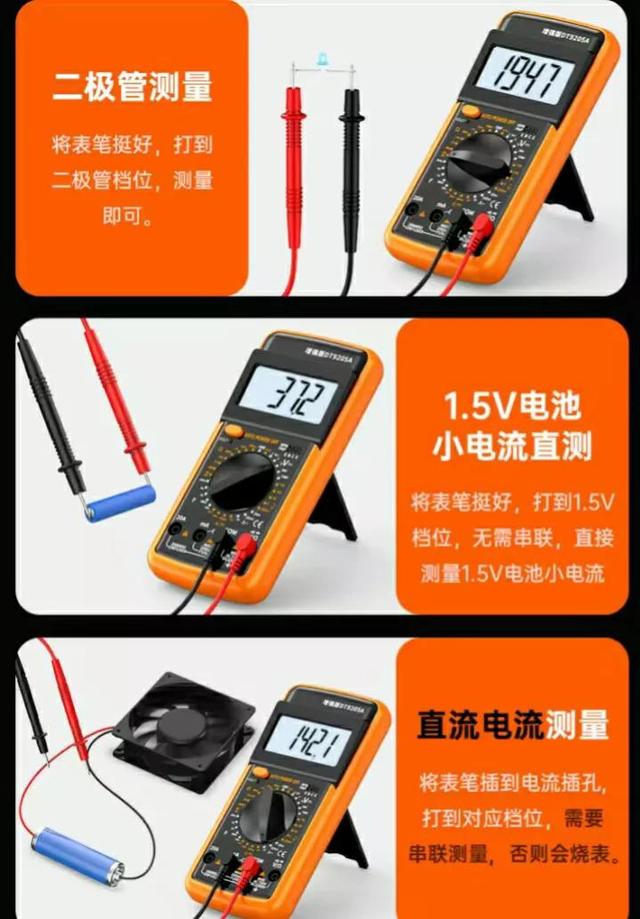

测量直流电流时,黑表笔插入COM插孔,

红表笔插入10A或者是20A插孔。然后把

量程档位开关拨到直流电流的档位。

数字万用表操作面板上还可有一个字母

A,在这个字母A的上面还有一条波浪线

(∽),那是测量交流电流用的(交流电

流档)。

测量交流电流时,黑表笔插入COM插孔,

红表笔插入10A或者是20A插孔。然后把

量程档位开关拨到交流电流的档位。

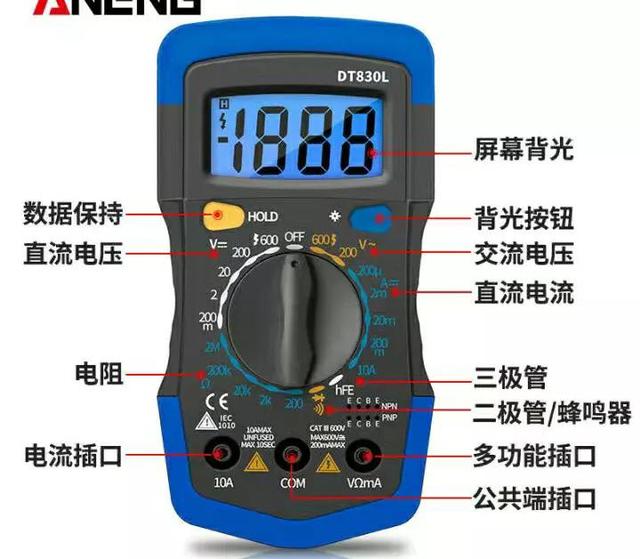

数字万用表操作面板上有四个插孔,从

左往右依次是20安培插孔(红表笔插

入)、毫安插孔(红表笔插入)、

COM插孔(不管测量什么,黑表笔始终插

入这个插孔)、

V/Ω插孔(红表笔插入插孔)。

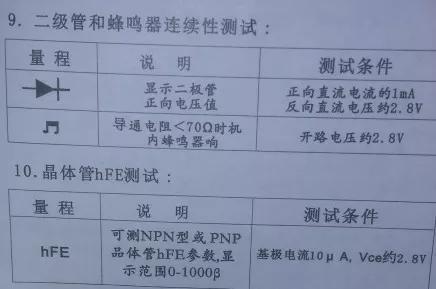

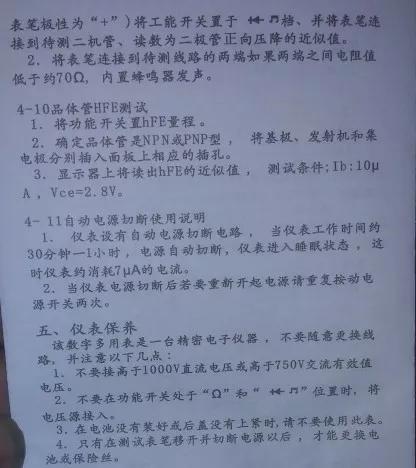

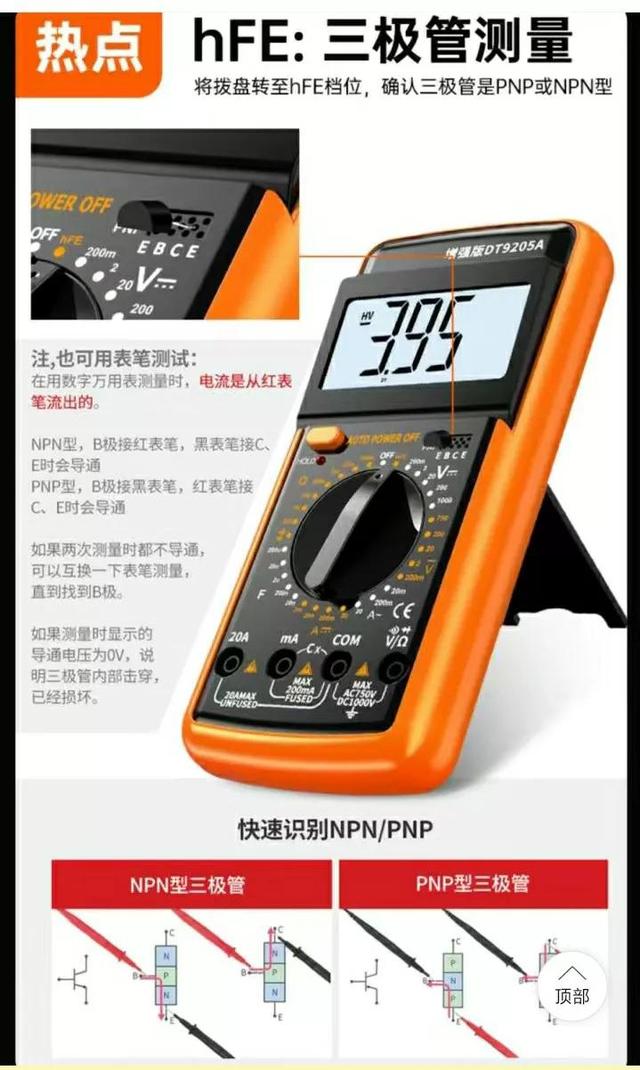

数字万用表操作面板上还有六个插孔,

共标有六个字母(NPN、PNP)

,每三个字母为一组,

共有三组。那是测量三极管用的。测量时

把档位拨到标有字母hFE档(晶体管档

位)。

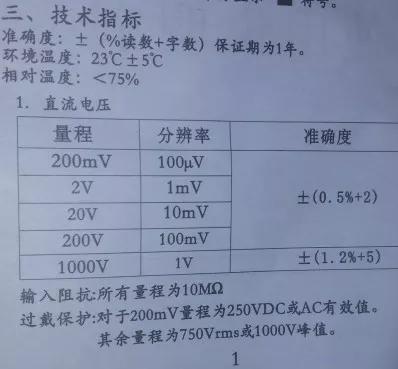

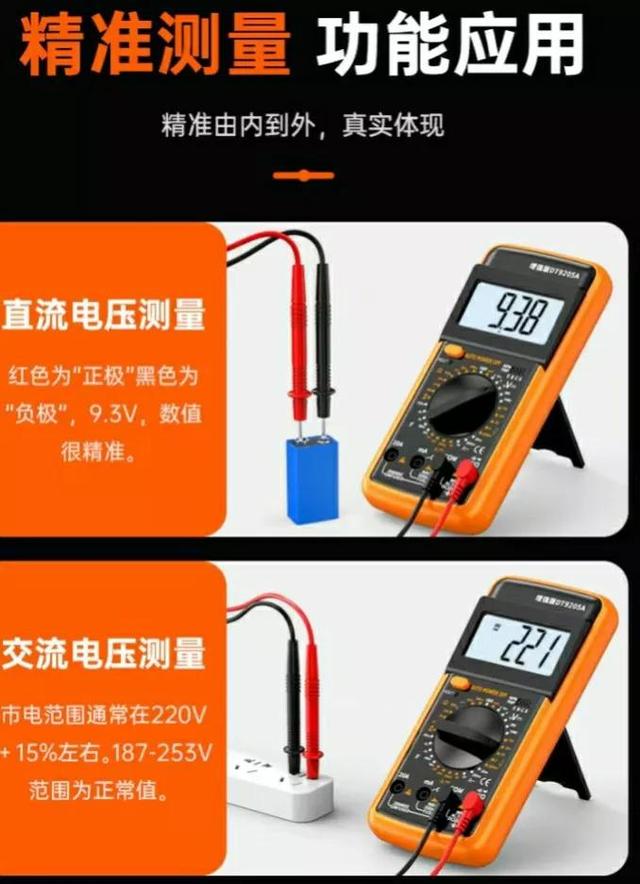

直流电压测量:

将黑表笔插入COM插孔,红表笔插入v/Ω

插孔。

将量程开关置于直流电压档,并将红黑表

笔分别接触被测电源或负载上,红表笔所

接端的极性将同时显示于显示屏上。

注意:如果不知道被测物体电压范围。

将量程开关置于最大量程并逐渐下降。

如果显示器只显示1,表示过量程,量程

开关应用于更高量程。

▲:表示不要输入高过1000伏的电压,

显示更高的电压值是可能的,但有损坏

内部线路的危险。

当测量高电压时要格外注意避免触电。

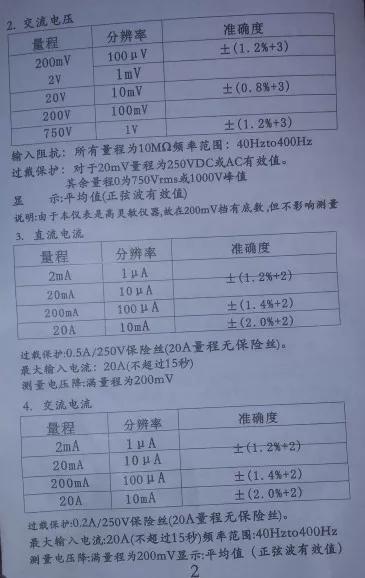

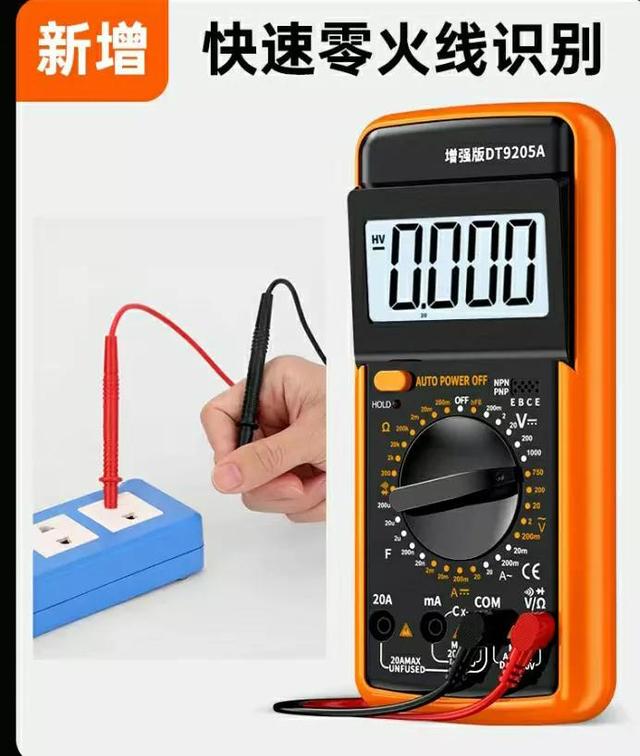

交流电压测量:

将黑表笔插入COM插孔,红表笔插入V/Ω

插孔。

将量程开关置于V~量程范围,并将测试笔

连接到待测电源或负载上。红表笔所接触

的极性将同时显示于显示器上。

注意:如果不知道被测物体电压范围。

将量程开关置于最大量程并逐渐下降。

如果显示器只显示1,表示过量程,量程

开关应用于更高量程。

当测量高电压时要格外注意避免触电。

▲:表示不要输入高于750V有效值的电

压,

显示更高的电压值是可能的,但有损坏

内部线路的危险。

电容的测量

将电容的两端短接,对电容进行放电,

确保数字万用表的安全。

将功能旋转开关打至电容(C)测量档,并选择合

适的量程。

3、将电容插入万用表C-X插孔。

4、读出LCD显示屏上数字。

小知识:电容的单位:

1F=1000mF,1mF=1000uF,1uF=1000nF,1nF=1000pF
