今天我们拆解一个220V的LED照明灯

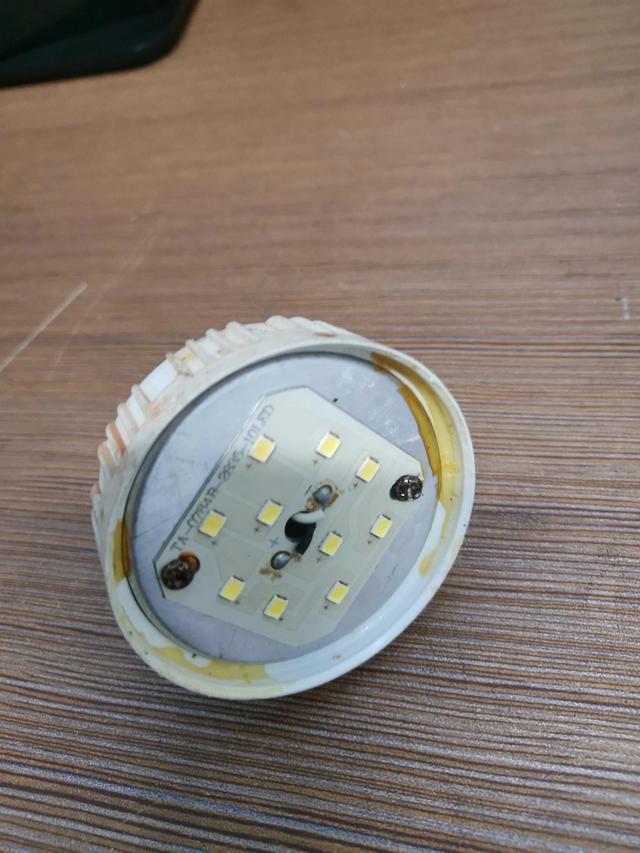

由于是路边捡的,所以有点脏。
先把两颗螺丝拆掉。

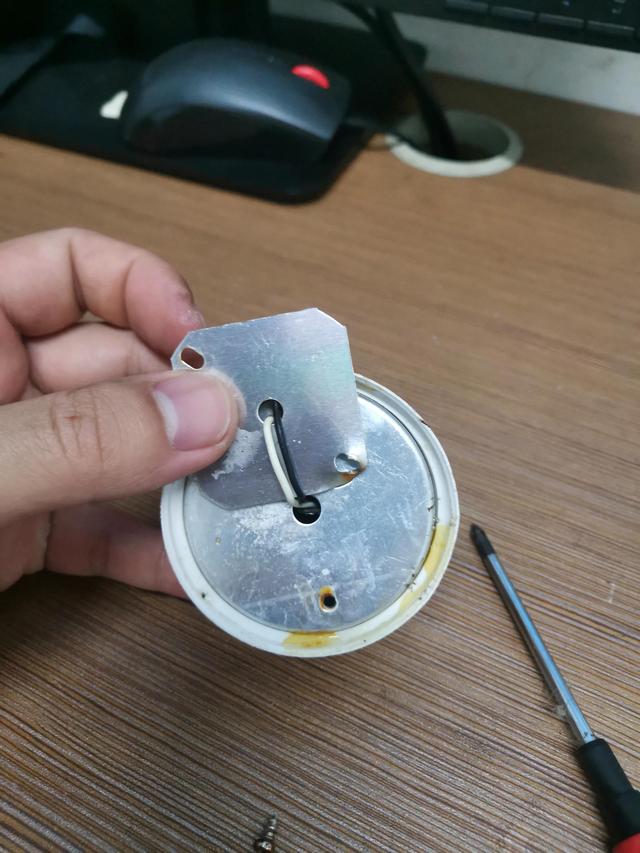

可以看到整个LED的背板和灯座都是铝的,这样的好处是可以将灯泡工作时产生的热量传导到灯座上,能够更快的进行散热。

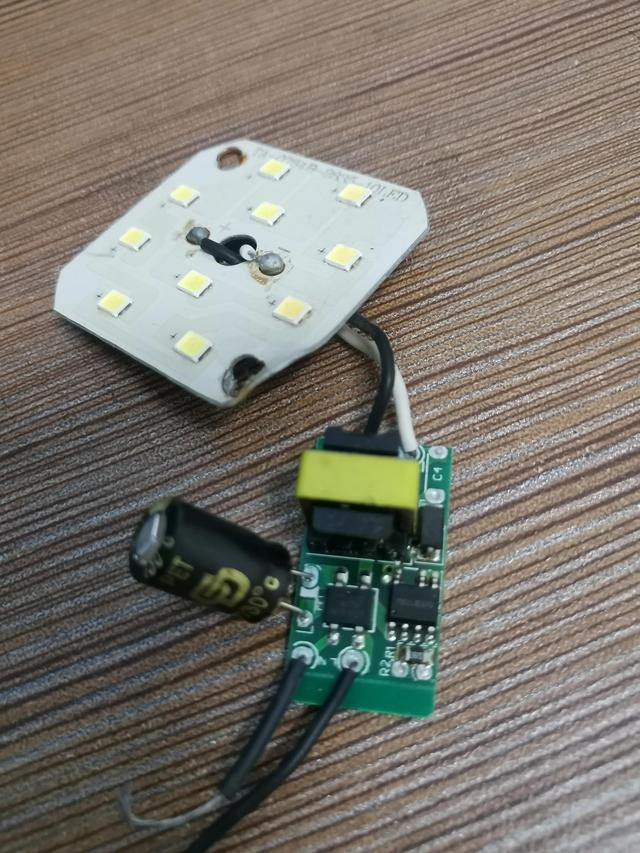

将里边的电路板拆出来,可以看到一个袖珍的电路板。
这个电路板主要由一个整流桥,一个4.7uF的滤波电容,一个驱动芯片和二极管组成。

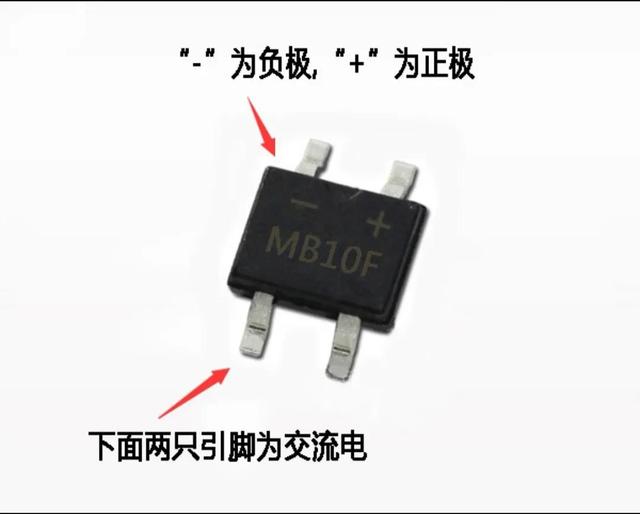

整流桥的型号是RCD MB10F,类似的结构如下图
这个整流桥的主要作用是将交流220V电源变成直流输出。
由于整流桥输出的是脉动直流电,所以后边接了一个电容进行滤波,将脉动直流电变成平稳的直流电,这个可以在示波器上观察的很明显。
通过整流滤波电路就可以输出较为平滑的直流电供后级使用,然后驱动芯片和二极管主要用于LED的驱动电路。
这就是整个电路的一个大体工作过程。
下面介绍一下几个主要元器件的检测过程:
整流桥的检测

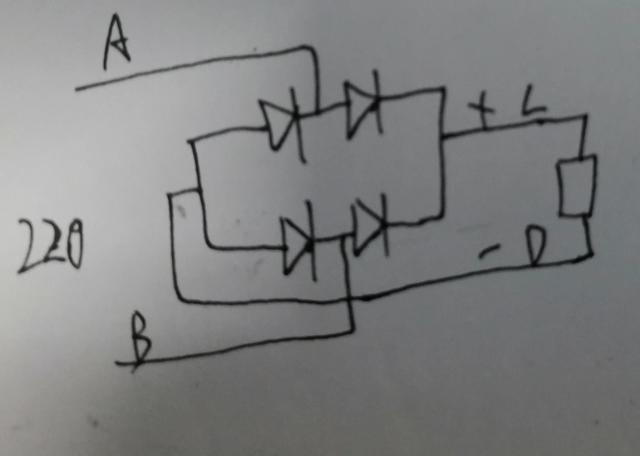

整流桥的内部主要是由四个二极管组成,通过集成到一个芯片内,方便电路板的高度集成化,节约体积,其内部结构图如下图所示:
220是交流输入,电阻表示负载。通过上图我们可以很明显的看到,测量这个整流桥的好坏主要是测量内部的四个二极管的好坏。选择二极管档,黑边笔接C端,红表笔分别接A、B端,应该显示0.5V左右的压降,反之则是无穷大。

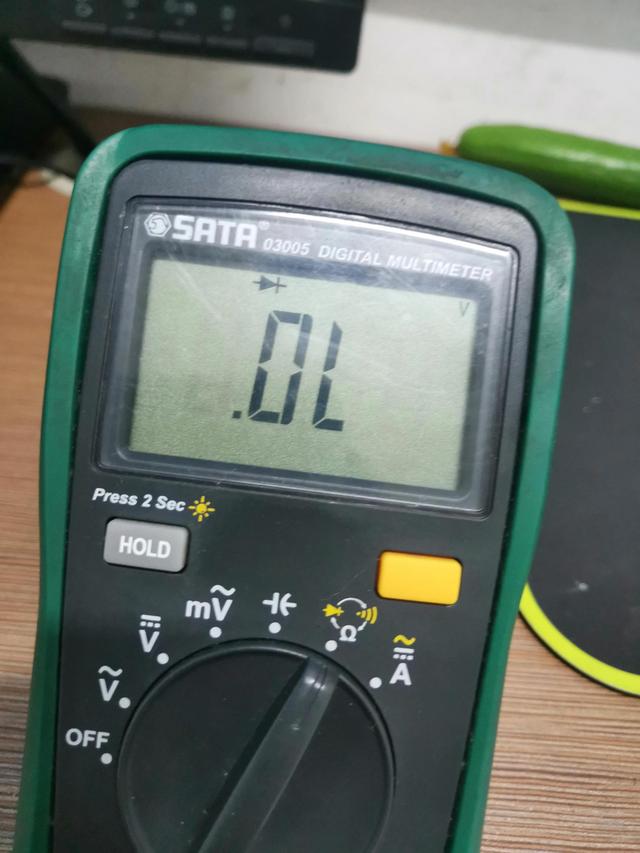

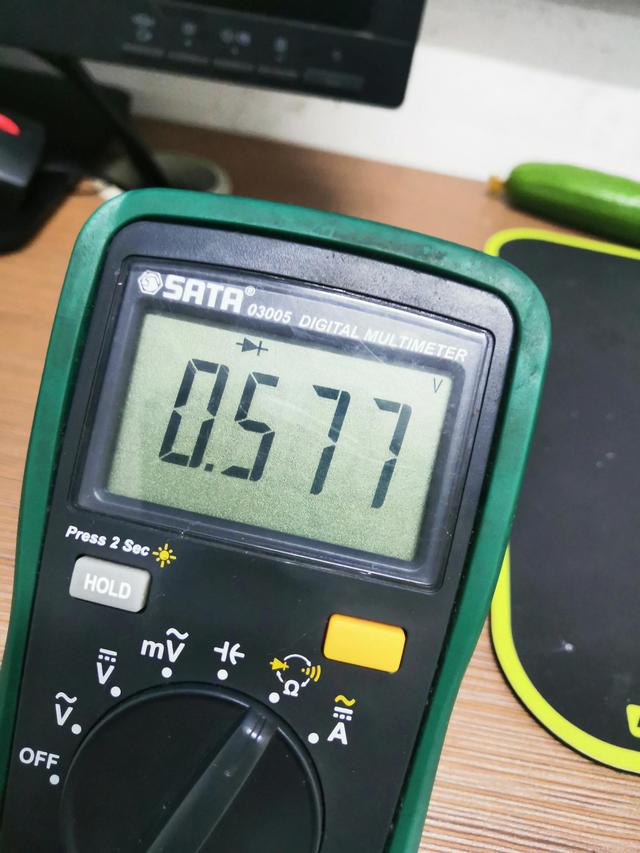

可以看到二极管的正向压降是5.77V,反向是无穷大。
D端和A、B端与上边的测量方法正好相反。
经测量这个整流桥是好的。
电容的测量
这个电容的标识表示耐压值为400V,容量是4.7uF。

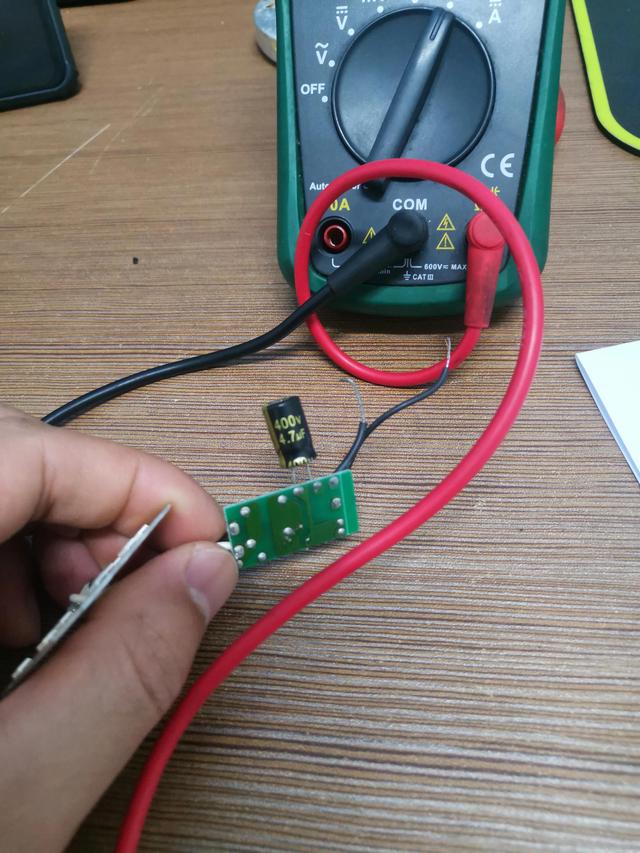

在测量电容容量时,要先将两个引脚短接,放电后再进行测量。
由于这个电容是铝电解电容,所以要区分极性,电容一般在负级有标识。
这个电容的黄色区域的引脚就代表该电容的负极。

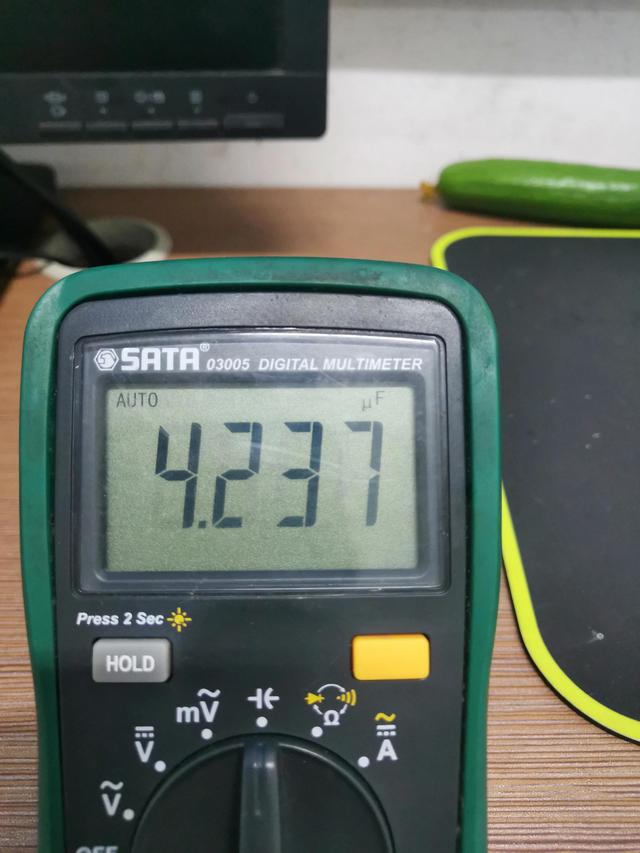

经测量,这个电容的实际容量是4.23uF。
二极管的测量

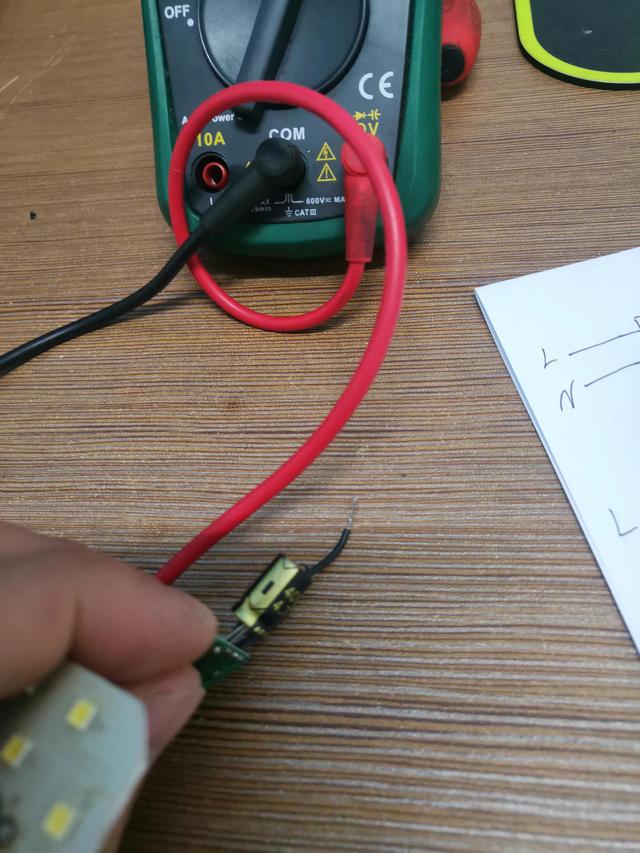

这个二极管的型号是ES1J,跟我们平时见到的二极管不太像,但测量的方法都是一样的,都是测量正反向压降。

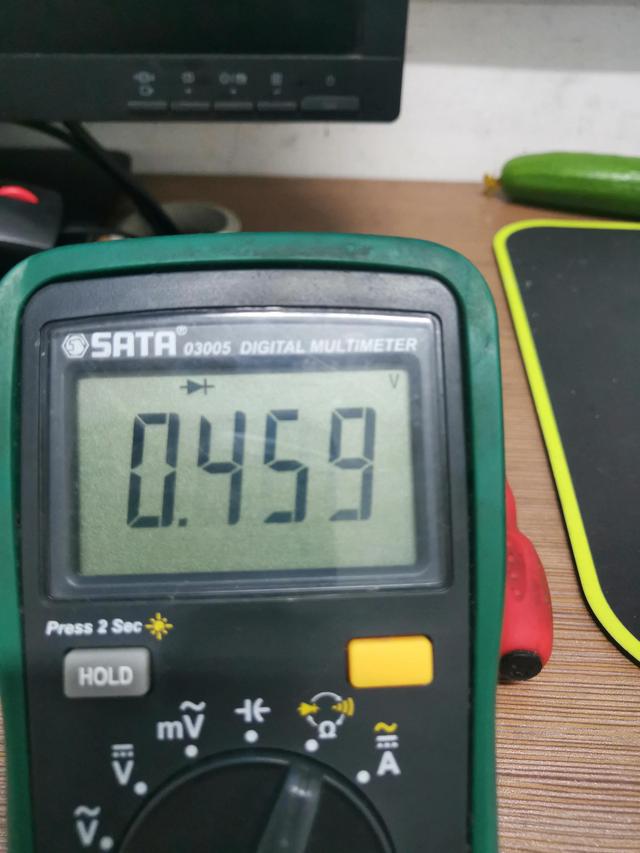

可以看到这个二极管的正向导通压降是0.45V。
