LCD模拟器
在我们嵌入式开发中，有时候有些调试环境、流程比较复杂/繁杂。比如有些bug需要跑很长的一段流程才可以复现，这时候如果按照正常的流程来调试，单单是复现问题估计都需要话不少时间。这时候应该要多思考需要怎么去模拟一个相同的环境，可以更方便地进行调试，一个好的仿真环境可以大大地提高工作效率。比如数据的模拟、流程的模拟、通信收发的模拟等方面，或是用一些网上现成的模拟器。
本次就来给大家分享一个实用的LCD模拟器：VirtLCD。这个模拟器在我们的工作中有用到，觉得挺实用，分享给大家。
这个模拟器的代码是开源的，大家感兴趣的话可以自己去下载来研究。地址：
https://gitee.com/kerndev/VirtualLCD

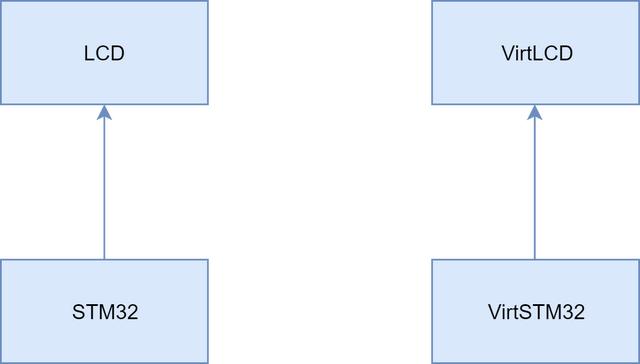

下面进行实践演示。先看一个图：
使用VirtLCD时，我们同样需要一个demo（VirtSTM32）工程编写我们的界面设计代码，调试好之后可以很快地移到STM32工程上。
我们在使用STM32做LCD显示时，常常会封装一些基础的绘制函数，如画点、画线等函数。同样的，使用VirtSTM32与VirtLCD做调试时，也要封装类似函数，作者也给我们提供了一些参考，如：
//画点void LCD_DrawPoint(int x, int y, PIXEL color){ PIXEL *mem; mem = GET_FRAMEBUFFER(x, y); *mem = color;}//画水平直线void LCD_DrawHLine(int x1, int y1, int x2, PIXEL color){ PIXEL *mem; mem = GET_FRAMEBUFFER(x1, y1); for(; x1 < x2; x1 ) { *mem = color; }}//画垂直直线void LCD_DrawVLine(int x1, int y1, int y2, PIXEL color){ PIXEL *mem; mem = GET_FRAMEBUFFER(x1, y1); for(; y1 < y2; y1 ) { *mem = color; mem -= LCD_WIDTH; }}
下面我们新建一个VirtSTM32工程（VS2019控制台程序）进行验证，然后把这些函数加到我们的VirtSTM32工程里。同时，VirtSTM32需要依赖于VirtLCD.lib，导入即可，这个库可以在VirtLCD SDK包里找到（文末统一发给大家）。
有了这三个基础函数，我们可以就可以做很多的事情了，显示字符串、显示图片等函数都是以画点函数为基础的，这些函数可以在各种开发板的lcd相关例程里找到，拿过来修改一下就可以。接下来我们显示一些字符串到Virtlcd上，如：
int main(void){ LCD_Init(); printf("hello virtlcd, i am ZhengN"); LCD_DrawHLine(10, 10, 350, WHITE); LCD_ShowString(10, 30, LCD_WIDTH, LCD_HEIGHT, 12, "hello virtlcd, i am ZhengN"); LCD_ShowString(10, 50, LCD_WIDTH, LCD_HEIGHT, 16, "hello virtlcd, i am ZhengN"); LCD_ShowString(10, 70, LCD_WIDTH, LCD_HEIGHT, 24, "hello virtlcd, i am ZhengN"); LCD_DrawHLine(10, 110, 350, WHITE); while(1); return 0;}

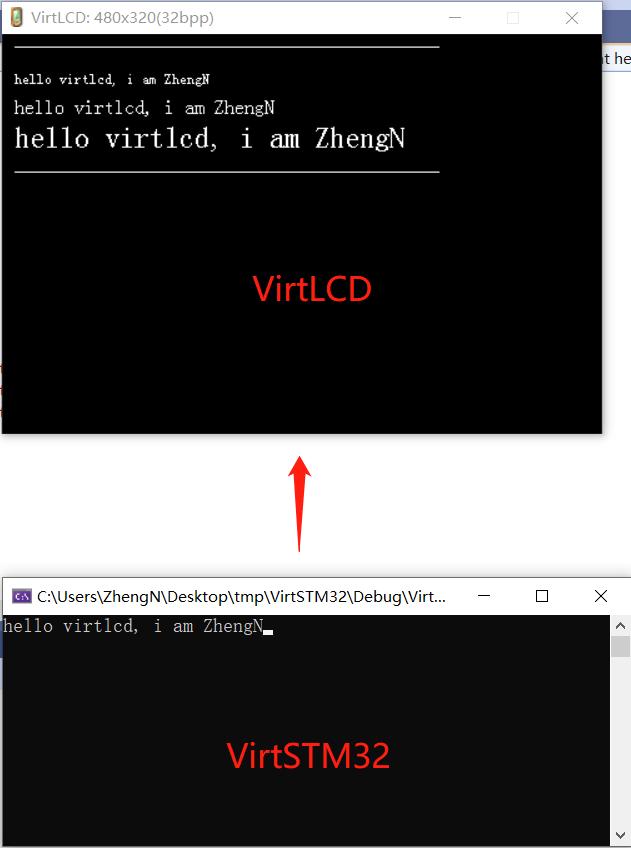

运行结果：
这就是模拟STM32裸机显示字符串到VirtLCD中，调试好之后我们可以很快地移到真正的STM32工程中。这里只是进行简单的演示，当然，感兴趣的话，还可以移植LVGL、emwin等GUI进去。
附VirtSTM32主要代码：
#include "virtlcd.h"#include "font.h"#include <stdio.h>#pragma comment(lib, "virtlcd.lib")#define LCD_FILENAME "virtlcd.exe"#define LCD_WIDTH 480#define LCD_HEIGHT 320#define LCD_BPP 32#define WHITE 0xFFFFFFFF#define BLACK 0x00000000 #define FRONT_COLOR WHITE#define BACK_COLOR BLACK//定义像素类型typedef unsigned long PIXEL;//帧缓存指针static PIXEL* m_pFrameBuffer;//计算在X,Y坐标的帧缓存指针#define GET_OFFSET(x, y) (( LCD_WIDTH * ( LCD_HEIGHT - (y) - 1) ) (x) )#define GET_FRAMEBUFFER(x, y) ( m_pFrameBuffer GET_OFFSET(x, y))//响应鼠标事件static void on_mouse_input(int event, int x, int y){}//响应键盘事件static void on_keybd_input(int event, int key){}//初始化LCDint LCD_Init(void){ int ret; ret = VirtLCD_Init(LCD_FILENAME, LCD_WIDTH, LCD_HEIGHT, LCD_BPP); if (!ret) { return 0; } m_pFrameBuffer = VirtLCD_GetFrameBuffer(); VirtLCD_SetMouseProc(on_mouse_input); VirtLCD_SetKeybdProc(on_keybd_input); return 1;}//画点void LCD_DrawPoint(int x, int y, PIXEL color){ PIXEL* mem; mem = GET_FRAMEBUFFER(x, y); *mem = color;}//画水平直线void LCD_DrawHLine(int x1, int y1, int x2, PIXEL color){ PIXEL* mem; mem = GET_FRAMEBUFFER(x1, y1); for (; x1 < x2; x1 ) { *mem = color; }}//画垂直直线void LCD_DrawVLine(int x1, int y1, int y2, PIXEL color){ PIXEL* mem; mem = GET_FRAMEBUFFER(x1, y1); for (; y1 < y2; y1 ) { *mem = color; mem -= LCD_WIDTH; }}//在指定位置显示一个字符//x,y:起始坐标//num:要显示的字符:" "--->"~"//size:字体大小 12/16/24//mode:叠加方式(1)还是非叠加方式(0)void LCD_ShowChar(int x, int y, int num, int size, int mode){ int temp,t1,t; int y0=y; int csize=(size/8 ((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数 num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库） for(t=0;t<csize;t ) { if(size==12)temp=ascii_1206[num][t]; //调用1206字体 else if(size==16)temp=ascii_1608[num][t]; //调用1608字体 else if(size==24)temp=ascii_2412[num][t]; //调用2412字体 else return; //没有的字库 for(t1=0;t1<8;t1 ) { if(temp&0x80)LCD_DrawPoint(x,y,FRONT_COLOR); else if(mode==0)LCD_DrawPoint(x,y,BACK_COLOR); temp<<=1; y ; if(y>=LCD_HEIGHT)return; //超区域了 if((y-y0)==size) { y=y0; x ; if(x>=LCD_WIDTH)return; //超区域了 break; } } } } //显示字符串//x,y:起点坐标//width,height:区域大小 //size:字体大小//*p:字符串起始地址 void LCD_ShowString(int x, int y, int width, int height, int size, char* p){ int x0 = x; width = x; height = y; while ((*p <= '~') && (*p >= ' '))//判断是不是非法字符! { if (x >= width) { x = x0; y = size; } if (y >= height)break;//退出 LCD_ShowChar(x, y, *p, size, 0); x = size / 2; p ; }}int main(void){ LCD_Init(); printf("hello virtlcd, i am ZhengN"); LCD_DrawHLine(10, 10, 350, WHITE); LCD_ShowString(10, 30, LCD_WIDTH, LCD_HEIGHT, 12, "hello virtlcd, i am ZhengN"); LCD_ShowString(10, 50, LCD_WIDTH, LCD_HEIGHT, 16, "hello virtlcd, i am ZhengN"); LCD_ShowString(10, 70, LCD_WIDTH, LCD_HEIGHT, 24, "hello virtlcd, i am ZhengN"); LCD_DrawHLine(10, 110, 350, WHITE); while(1); return 0;}
以上就是本次的分享。如果文章对你有帮助，麻烦三连支持一下~
代码下载
VirtLCD SDK包及本文的VirtSTM32工程demo我已经打包好了放在后台，大家可以私信回复关键词：VirtLCD ，我看到的话会发给大家。
