电子示波器是利用示波管来显示电信号波形的一种测量仪器，是用处最广泛的仪器之一，它不但可以用来观察信号的波形，还可以用来测量信号电压、频率、周期等参数。因此，示波器已日益成为电子爱好者不可缺少的工具，它的功能是万用表不能替代的。今天闲来无事做一个迷你示波器。

平时做小制作经常遇到查看信号波形或频率的时候，某宝上的示波器稍好的示波器都几百大洋，苦于囊中羞涩，加之平时对波形的质量要求不高，就自己做一个简易示波器。

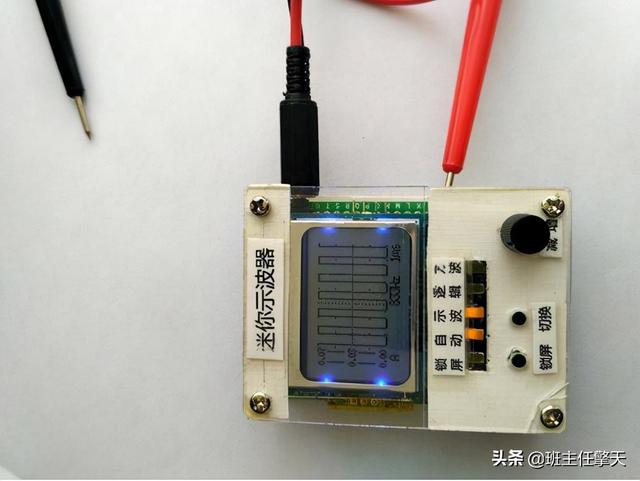

迷你示波器最大采样率1Mbps、最小10bps，可选择自适应采样率或手动调节采样率，支持四路逻辑分析，一路方波输出。

制作材料：

Arduino nano 328

锂电池

锂电升5V板

电位器50K

LED 5枚

LCD5110液晶屏

开关

音频插座

电阻若干

微动开关2个

表笔2个

音频头1个

插针

亚克力板

万用板

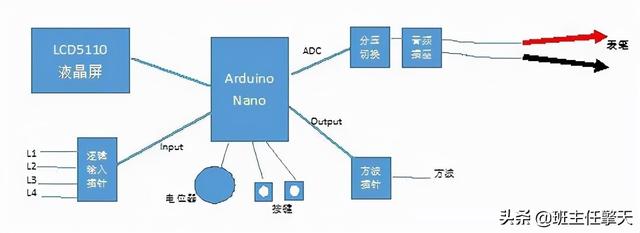

原理及电路

主控采用Arduino Nano，通过ADC端口采样波形电压，波形电压可通过切换分压电阻衰减到原来十分之一或不衰减，可测量电压范围为0~50V。波形显示采用LCD5110液晶屏。四路逻辑输入连接到Nano的四个端口。

制作过程

1、 连接锂电池升压电路

锂电池连接开关后接到锂电池升5V板，5V板输出给Arduino Nano供电。

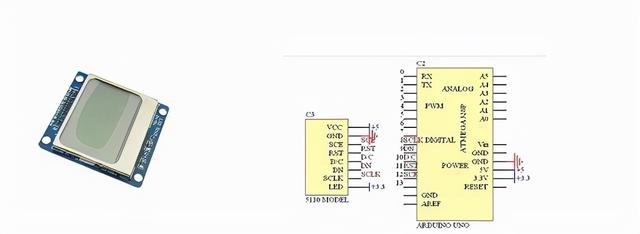

2、 连接LCD5110模块

LCD5110模块支持80*48点阵显示。外部接口有RST、CE、DC、Din、CLk、Vcc、BL、Gnd几个接口。我们将这分别连接到Nano的D3、D4、D5、D6、D7、5V、D8、Gnd上。

3、 连接音频插座及表笔

音频插座的地连接到Nano地，左声道通过衰减切换开关连接到Nano A6口。黑红表笔分别焊接在音频头的左声道和地。

4、 连接逻辑输入

逻辑输入L1~L4入通过4个插针分别连接到Nano的D2、D9、A1、A0

5、 连接方波输出

方波输出通过1个插针连接到Nano的D10

6、连接电位器及按键、LED

电位器两端连接Vcc和Gnd，中间连接Nono的A7口，按键一端接地，一端分别连接D11、D12，LED通过1k电路分别连接到D13、A5、A4、A3、A2

编写程序

Arduino驱动5110显示屏使用的是Nokia5110 lcd library，直接在arduino的库管理搜索即可找到。但由于库中行坐标y是从0到5，不能按点设置位置，所以不提供画点划线功能，所以程序对该库做了修改，可在ArduinoIDE导入此修改后的库。
