显示器接头VGA DVI HDMI DP 区别及优缺点

发布时间:2021/09/18 行业资讯 标签:vga面板浏览次数:47

VGA

VGA端子(Video Graphics Array (VGA) connector),(其他名字RGB端子,D-sub 15,或mini D15)是一种3排共15针的DE-15。VGA端子通常在电脑的显卡、显示器及其他设备。是用作发送模拟信号。

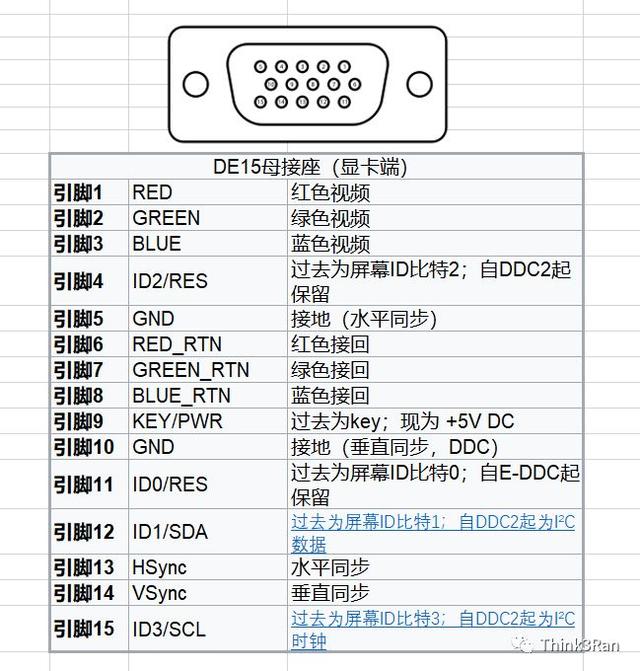

VGA接口也称为D-Sub接口。IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口采用15针插针式结构,里面传输分量、同步等信号,是很多老显卡、笔记本和投影仪所使用的接口。它传输红、绿、蓝模拟信号以及同步信号。

DVI

DVI: Digital Visual Interface :是用来传输未经压缩的数字化视频

DVI接口的协议会使得像素的亮度与色彩信号从信号来源(如显卡)以二进制方式发送到显示设备。当显示设备以其原生分辨率被驱动时,仅需读取DVI传来的每个像素的数值数据并且套用到正确的位置即可。相对于模拟方式发送的像素数据会受到邻接像素数据以及电磁噪声以及其他的模拟有损影响,在此方法中,输出端寄存器中的每个像素都直接对应显示端的每个像素,使得画面质量有基本的保障。

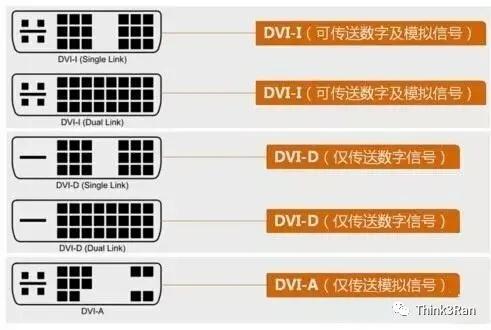

DVI接头

DVI-D(Digital数字信号;single link或dual link)

DVI-A(Analog模拟信号)

DVI-I(Integrated混合式;数字及模拟信号皆可;single link或dual link)

DVI-DL(dual link ) 由DVI-D炼路的接头,以强调传输能力。

注:DVI可使用便宜的被动式转接头转成VGA或HDMI。被动式转接头是指,该转接头只是一组“被动的”电路,没有“主动的”芯片进行运算。若要把DisplayPort转成VGA就需要主动式转接头

VGA转接头只可在DVI-I或DVI-A上使用,不能用在DVI-D,也无法插入DVI-D。要注意,一些显卡提供两个DVI-I外型的输出端子,实际上内部线路只是一组DVI-I和一组DVI-D,VGA转接头必须插在真正的DVI-I上才能使用

HDMI转接头只可在DVI-I或DVI-D上使用,不能用在DVI-A,也无法插入DVI-A。一般而言,使用转接头转出来的HDMI是没有音频功能的,因为DVI本身只是视频接口

HDMI

高清多媒体接口(High Definition Multimedia Interface,HDMI [1] )是一种全数字化视频和声音发送接口,可以发送未压缩的音频及视频信号.HDMI可以同时发送音频和视频信号,由于音频和视频信号采用同一条线材,大大简化系统线路的安装难度

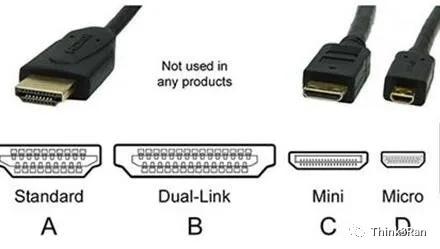

HDMI 接头

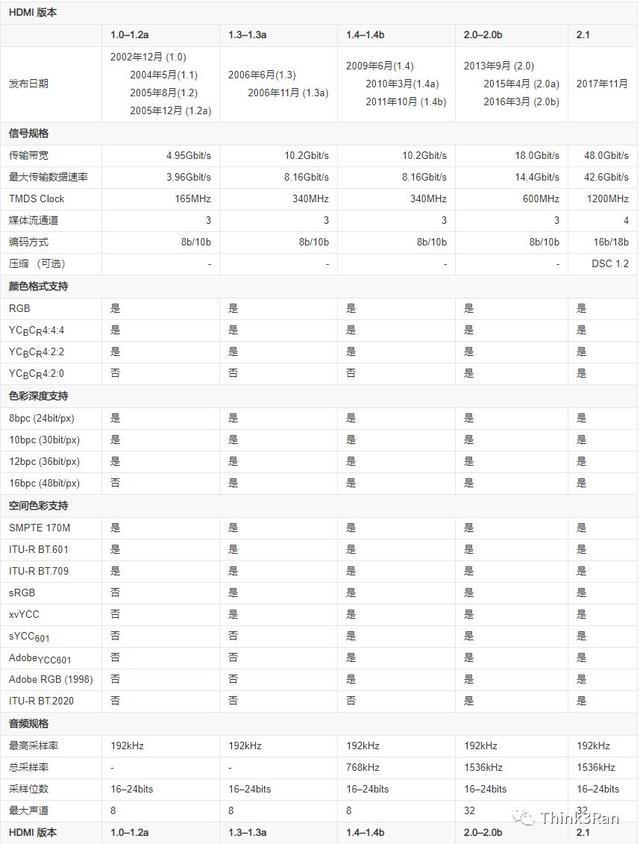

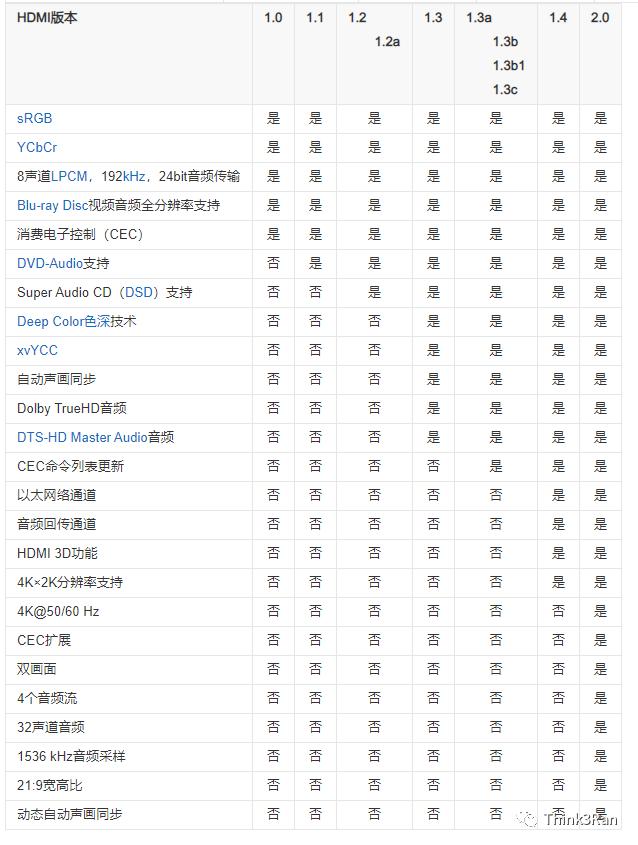

HDMI 发布代数区别:

DP

DP: 英文 DisplayPort 是一个由PC及芯片制造商联盟开发,视频电子标准协会(VESA)标准化的数字式视频接口标准

1.基于小型数据包的协议

  • 允许简易的扩展DisplayPort标准
  • 允许在单独实体连在线有多重视频流(在未来版本)

2.设计于支持内部芯片之间的联系

  • 允许直接操作显示器功能选项,能够将显示器的控制回路去除以生产更便 宜与更轻薄的显示器。
  • 目标是要以统一的链接界面取代笔记本电脑面板内部的LVDS连接。

3.允许向后兼容于单路DVI/HDMI;双路的DVI/HDMI与模拟VGA接头需要转换接头。

4.支持RGB与YCbCr色彩空间(ITU-R BT.601与BT.709的格式)。

5.辅助通道能够使用于触控式面板数据、USB链接、相机、麦克风等设备。

6.较少的通道与内嵌的时脉降低射频干扰《RFI》。

7.支持USB Type-C。

8.支持144Hz刷新率

9. DP1.4最高达32.4Gbps的带宽,可支持8K 60Hz 、4K 120Hz HDR高清晰。

10. 8bit/10bit数据传输

11. 开放且可扩展的标准能够加速普及。

12. 支持6、8、10、12与16位色深。

13. 缆线的完整带宽保证长度为3米。

14. 1080p的有效传输带宽保证长度为5米。

15.支持128-bit AES的DisplayPort内容保护(DPCP),版本1.1更支持40-bit HDCP。

16. 同时支持内部与外部链接,能够使电脑制造商因此降低花费

17. DisplayPort 1.2支持MST(Multi-Stream Transport),单个DP可连接到多个显示器。要使用这项功能,显示器需要支持DP 1.2菊花链(Daisy-chaining),或使用MST Hub把DP一个拆成三个。

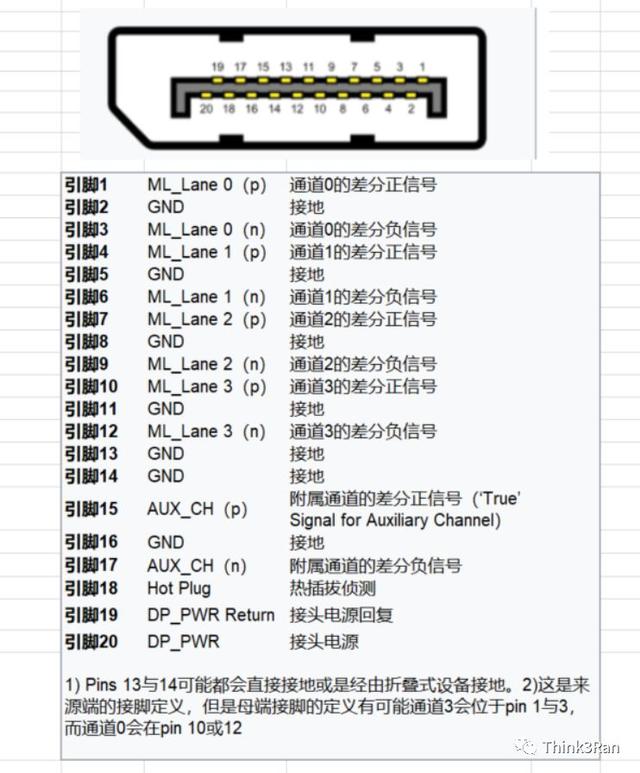

接头类型:
