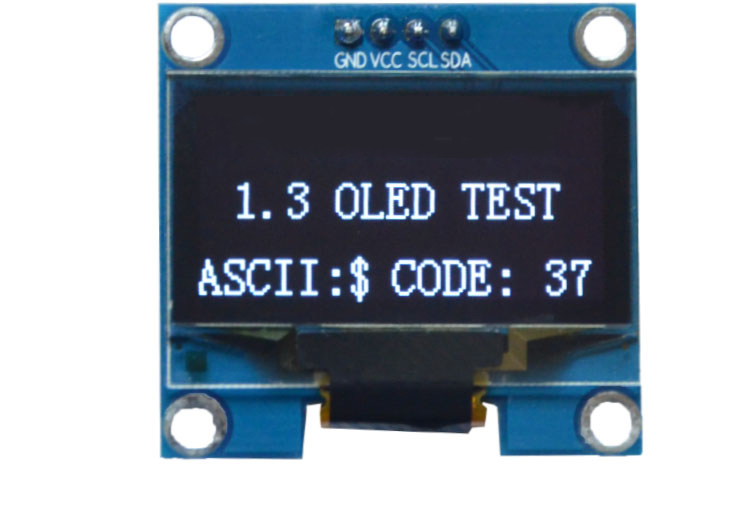

1.3寸OLED显示屏12864液晶屏

1.3尺寸 OLED 显示屏参数

  • 分辨率:128*64
  • 控制芯片:SS H 1106
  • 显示区域:29.42 X 14.7 (mm)
  • 驱动电压:3.3一5V
  • 工作温度:-40一70
  • 接口类型:IIC接口

管脚定义:
1>GND(电源地)
2>VCC(电源正)
3>SCL(时钟线)
4>SDA(数据线)

特别说明:

1.3寸OLED有蓝,白两种色,如果城要其它的颜色,可以联系我们。
关于接口顺序:本店1.3寸OLED iiC接口有两种排列
1.GND,VCC,SCL,SDA顺序
2.VCC,GN D,SCL,SDA顺序
两种接口的区别仅仅在于电源正和电源地顺序不同;其它地方没有任何的区别,大家在选购的时候请注意。关于控制芯片SSH1106说明:SSH1106与SSD1306基本兼容,区别在SSH1106控制芯片RAM为132*64空间,而SSD1306为12864空间的而1.3寸OLED为12864点阵的,所以在屏生产时取了中间128列;在用SSD1306的程序点SSH1106屏的时候只需要将起始地址改为0x02列开始就可以了;所以大家在使用时候不用担心;非常简单。

技术资料与售后服务

本产品全部技术资料开放;包括模块原理图,测试程序
测试程序有:C51,STM32,STM8, MSP430,ARDUINO
其它平台测试程序逐步更新中,一次购买终身享受更新
工程师全程指导;助您快速开发!

OLED显示屏
OLED显示屏
OLED显示屏
OLED显示屏
OLED显示屏原理图
