联想Y560开机无反应,维修方法

发布时间:2021/09/30 行业资讯 浏览次数:26

【机器型号】:联想Y560

【主板版号】:DAKL3MB16E0 REV:E

【故障现象】:不触发

【曲折历程】:

同行送来说不通电,接可调000,因为我的可调只有三位数,所以待机低的都是000。按开关无反应,留机走人。我也立刻开启战斗模式,主板拆出来,裸板上电仍然不触发,测3.3V和5V正常。再测开关3.3V正常,按开关有跳变表示开关无恙,COMS电池放电无效。

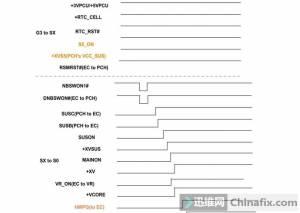

按时序修:

既然开关电压正常,那么就直接跳到DNBSWON# 3.3V正常。

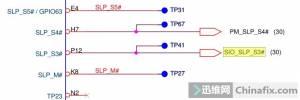

再查SIO_SLP_S3#无电压,测对地阻值无短路。

再查32.768KHZ晶振,Y2的PIN1和PIN4均无电压。

习惯性的用热风枪加热一阵HM55,待温度接近常温,通电,按开关顺利触发上电,接屏再开机可显,于是对HM55做了BGA加焊,开机测试半天正常,但别高兴太早,第二天客户取回电脑第三天便送回来返修,说用了一下午就不行了。

回来一看,发现故障并非不触发,而是触发上电到0.25A瞬间掉电,话不多说还是得给人保修的。拆出主板裸板上电0.09A掉电,整机0.25A说明二极电压应该是过了,光驱、硬盘应该都启动过。那就看看各大电感,测得触发一瞬间除PL12内存供电有1.5V外,别的电感均无电压。测各大电感无明显短路迹象,也没想太多,只是以为自己之前的HM55可能没焊好,还是拆下来重置算了。当拆下来的那一瞬间,我非常确定是HM55与焊盘接触的问题,因为看到有个角上掉点了好几个(忘记拍照了),同时心也凉了半截,因为这可能意味着需要飞线,而点位太密集飞线难度太大,这要花多少时间了呢?难也得搞,钱都收了,到嘴的鸭子不能给飞了。搞完后心里还是暖暖的,那这又是为什么呢?请看下图:

经验丰富的人都知道,从焊盘上能看出掉的几个点并无线路连接,基本可以肯定是空点,可以不用管它。便迅速将HM55装回去满怀信心的接上可调,当按下开关的那一刻稍稍有点崩溃,因为不触发了!还好经验告诉我可以先放个电,呵呵!放电后触发了,但还是0.09A,这下彻底崩溃!想找个HM55换,找了半天现成的没有,料板上拆个下来也麻烦,那再看看主板其它条件,整个主板打量一遍,发现罪魁祸首但愚蠢的我确没在意它。

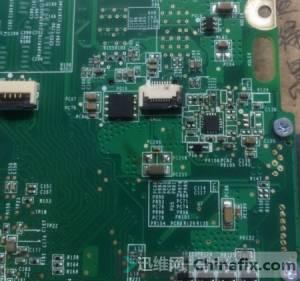

为什么会不在意它,说说我愚蠢的原因:个头跟19V的PC88一样大,同时在C前加了个P,而两个大电容加一个小电容这正是我们常见的19V主供电电路上的滤波电容,其它供电电路上很少见,当时也没用万用表去证实,所以误认为是19V滤波电容,而19V并未发现有短路迹象,所以愚蠢的认为电容上的异样是粘上了东西。

好了,接下来开始继续走弯路。按时序PL14的1.05V有了后面才能继续,那么就看PL14,供电IC编号为PU5。

PIN2 PIN9=5V正常,PIN14 PIN15=3.3V正常,直接换掉PU5还是老样子。

这又开始怀疑HM55有没有搞短路,一测PL14果然短路,怎么会呢?开始测分明不短的,断开PL14前级不短后级短路,测HM55后面几个大电容也短路,难道HM55真被我搞挂了?不好说,南桥这东西还是太脆弱,决定拆了看看。这一冲动又让我继续跑弯路。

当HM55拆下来一量PL14,我开始怀疑人生,竟然还是短路。后悔现在才想起“烧机大法”。

可调调到1.5V,电流固定在3A左右进行烧机,电压拉低至0.16V,电流飙升至3A,摸得到的芯片都摸了一遍,甚至连嘴都用上了,温度无异常。还是看看图纸这个电压到底到了哪些地方吧!

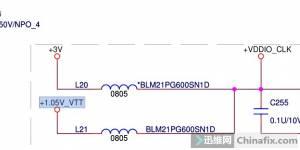

这是唯一直接连通到的芯片,当时摸过不烫,断开L21后级不短,那看来矛头只能是指向电容了,电容?对了,想起那个大电容了,万用表一量果真短路,再摸一摸,明显是电容——PC258破了。看图纸:

一阵抓狂,此处来来回回经过好多次了,竟没发现PC258就用在此处。果断将其拆掉不再短路,再次重新置回HM55顺利上电。

附上亮机图:

客户拿过来拆出裸板就是0.09A掉电,后面走弯路过程中一直是0.09A,说明电容是一开始就有问题,但没破,PL14阻值本来很低,所以量的时候短路显得不那么明显,至于后面为什么会破,我抓破头皮也不得其解,或许是因为后来高温促使它破裂以至完全成短路状态。至于正解还望高手赐教。此机虽然修复,但前前后后花了我一天上班时间。

总结:

我们在修机的时候拿到主板一定要先看,能用眼睛发现的问题就直接秒杀,眼睛观察到有异常的就着重去查一下,要是看到电容有异样我就去测量一下也不会走后面的弯路了。做任何大手术前先思量一番,不要冲动想明白再动手,按时序来,不要老想走捷径,因为往往会走入误区。
