华硕笔记本开不了机怎么办? 维修教程

发布时间:2021/10/02 行业资讯 浏览次数:30

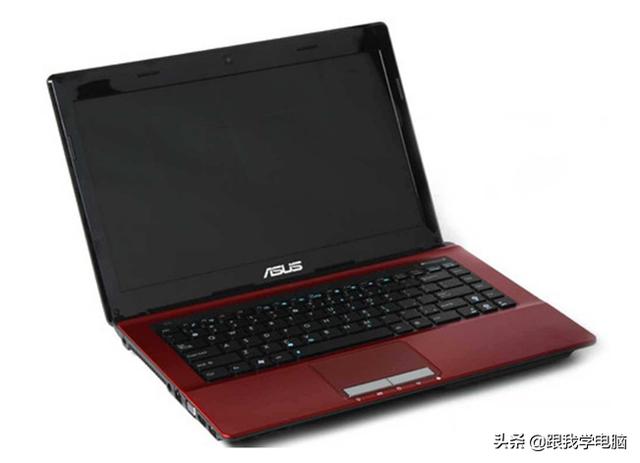

本节课给大家分享一个华硕笔记本,客户反馈其不良现象为电池与外接电源都无法开机,采用稳压电源观察待机电流0.15mA电流正常待,但是按下开机键电流可以跑到0.5~0.7A左右不显示.

一.拆机分析:

1.采用示波器量測主板相关测试点电压发现1.5V没有产生如下所示:

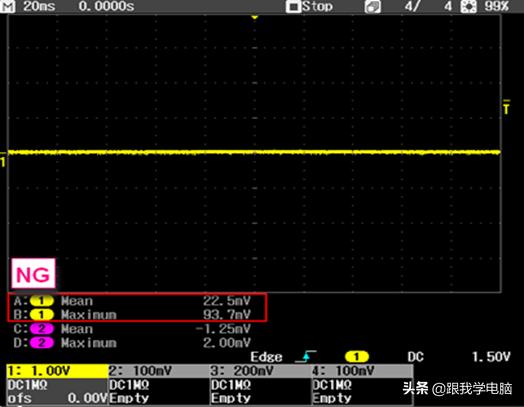

不良板+1.5V准位:22.5mV

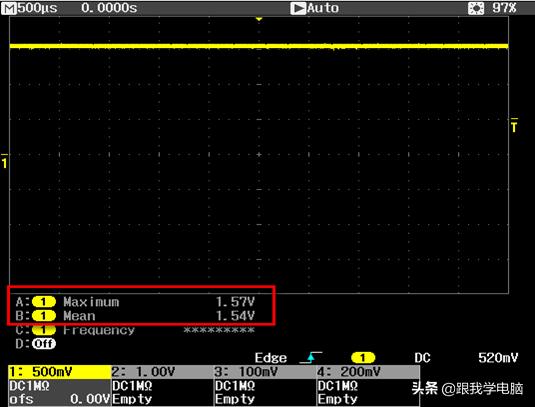

OK板+1.5V准位:1.57V

2.电路分析找到对应的电路芯片,发现1.5VO电压由PWM电路+3只MOS管转换后产生+1.5V 电压给 内存供电,如下电路所示:

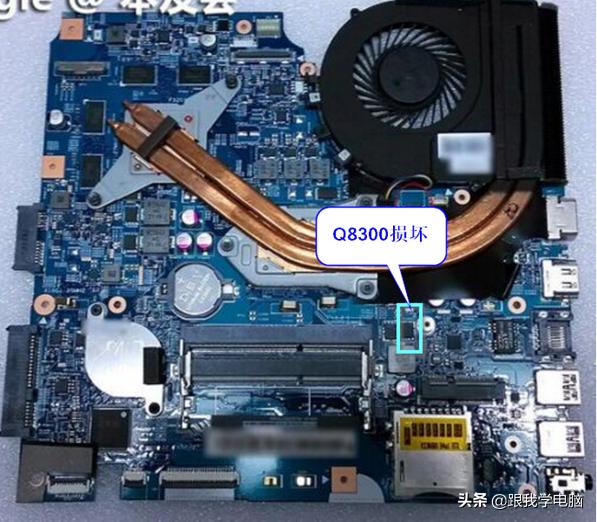

3.不良主板量测Q8300的DS极有轻为短路,更换后还是不显示,需要进行深入分析。

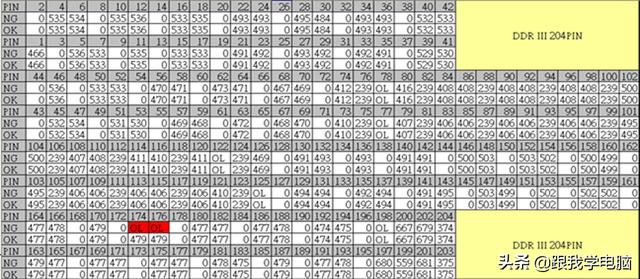

4.经过量测发现1.5V电压OK,怀疑是内存条有问题,找1根OK的内存装入到机台可以正常显示,将坏的内存条每个pin对地二极值全部量测一次发现其中pin174/176无穷大.

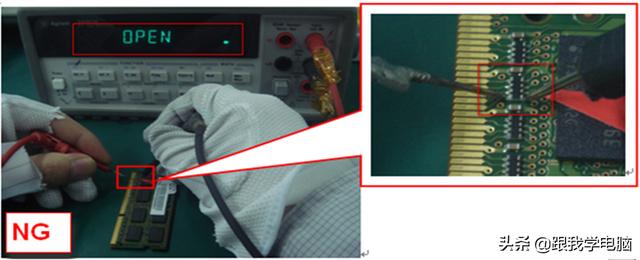

5.用数字万用表再次内存上面第174/176 pin上的排阻发现有open,正常应该在33ohm左右,最终更换33ohm排组后可以正常开机显示.

二.总结:

1.此机台原本是无法开机,经拆机分析后主板上1.5V给DDR供电电压没有产生,导致主板无法正常完成自检动作。

2.经检测为主板Q8300 (N-MOS)导致更换后电压ok,最终不显示是因为DDR内存排阻损坏导致,通过以上的分析大家遇到类似的问题一定要慎重分析,有些时候一个机台有多种原因,所以自已要学会去判断.
