5寸TFT液晶显示屏 480×272 40PIN TN横屏RGB
![5寸液晶显示屏](https://www.dragonlcm.com/wp-content/uploads/2020/08/DSC00223-YX020.jpg)
5寸TFT液晶显示屏详情页
我公司专业生产制作研发5寸液晶屏TFT,本产品是现货,有需要的可以来找我们,如果需要的尺寸或者是需要定制开
发的,也可以来找我们公司,我们有专业的研发技术团队,生产车间,都可以满足你所有的需求。
5寸液晶屏TFT参数
显示规格
液晶显示器:5英寸
像素:480*272
技术类型:A-SI TFT
像素配置:R.G.B
显示模式: 顺从的/通常是白色的
观察方向:六点
灰度反转方向:12点
机械特性
轮廓尺寸:120.875.82.77
活动区域:110.88*62.83
带/没有触摸屏:没有
匹配连接器类型:0.5螺距40针
背光式:白色LED
重量(G):TBD
电气特性
接口:24位RGB
颜色的数目:16米
驱动IC:6482C
5寸液晶屏引脚分配
1 led-k i LED阴极
2 led-a i LED阳极
3 GND p 电力地面
4 vdd p 电源
5 r00 i/o 红色数据信号(LSB)
6 r01 i/o 红色数据信号
7 R02 i/o 红色数据信号
8 r03 i/o 红色数据信号
9 r04 i/o 红色数据信号
.
.
.
.
.
.
.
35 NC – 打开
36 GND p 电力地面
37 xr 触摸面板PIN(NC)
38 YD 触摸面板PIN(NC)
39 XL 触摸面板PIN(NC)
40 Yu 触摸面板PIN(NC)
注1: 最佳图像质量的查看方向不同于TFT定义, 有180度移位..
极限参数
电源电压:1.6~3.3V
输入电压:+0.3V
操作温度:-20至70度
储存温度:-30到80度
以下是本产品的规格书
![电气 特性](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)
![TFT面板5英寸](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)

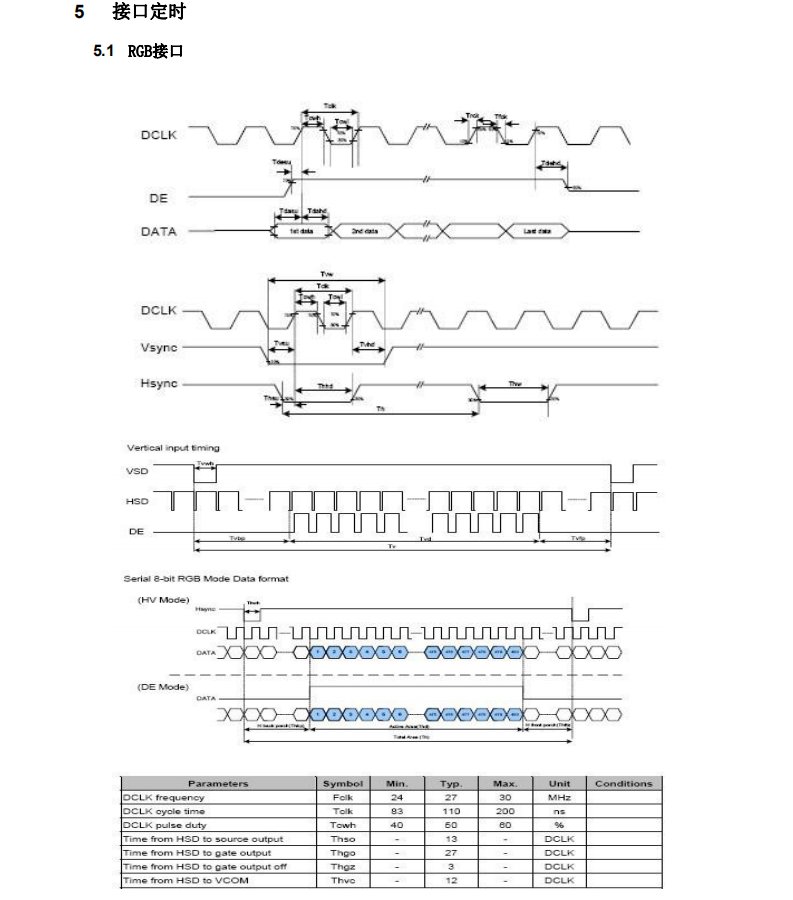

![RGB接口](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)

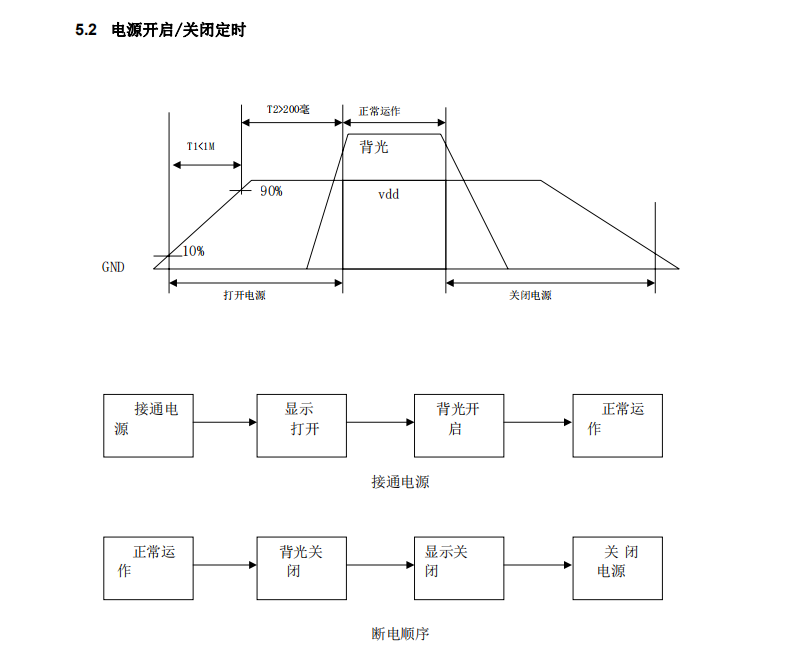

![电源开启/关闭定时](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)

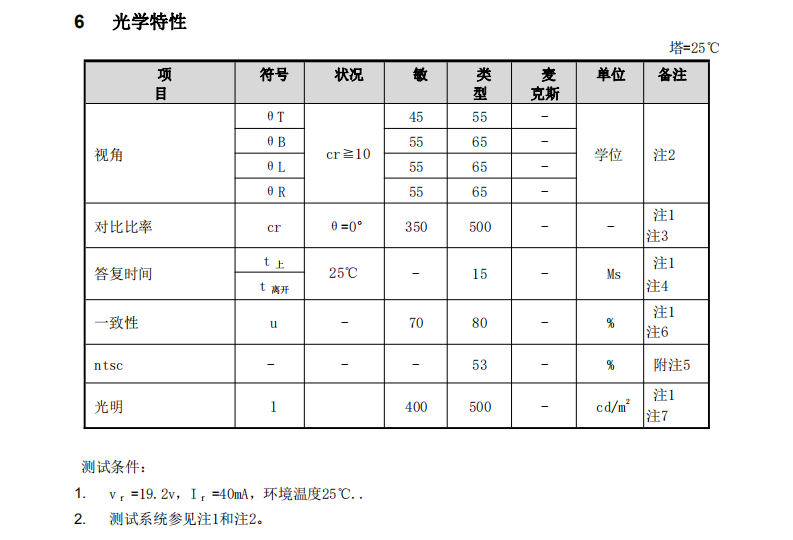

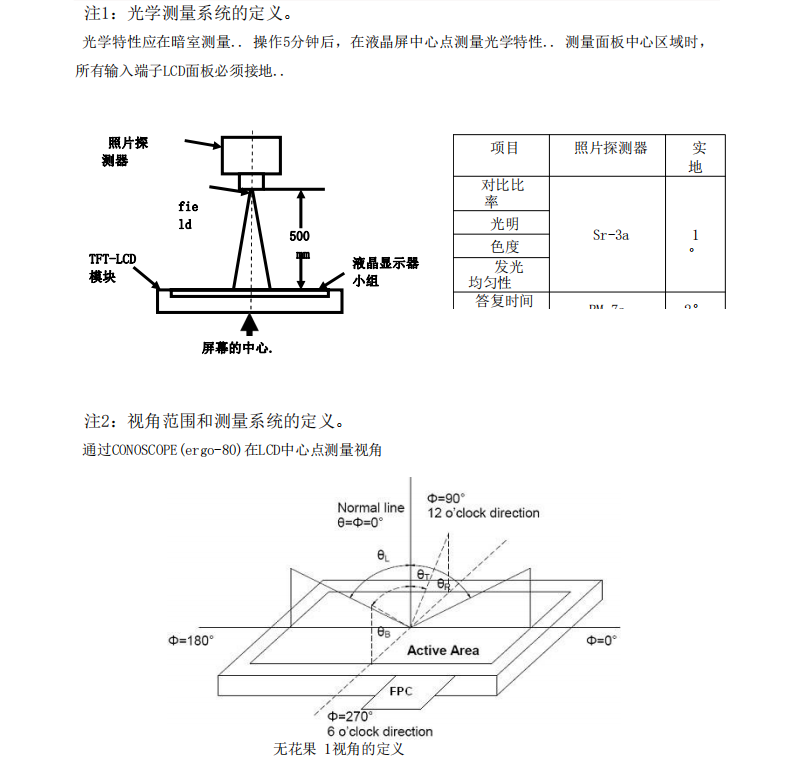

![光学特性](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)
![5寸TFT液晶显示屏 480x272 40PIN TN横屏RGB](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)
![5寸TFT液晶显示屏 480x272 40PIN TN横屏RGB](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)
![5寸TFT液晶显示屏 480x272 40PIN TN横屏RGB](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)

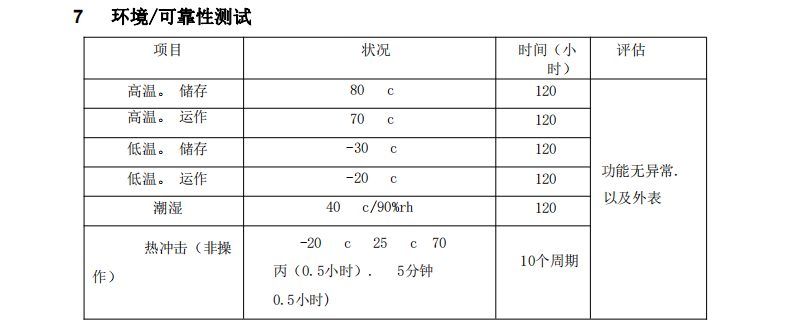

![环境/可靠性测试](https://www.dragonlcm.com/wp-content/themes/third/themer/assets/images/lazy.png)
![5寸液晶显示屏](https://www.dragonlcm.com/wp-content/uploads/2020/08/TL050WQH01-C1256A_specification_1_16_translate_15.png)
