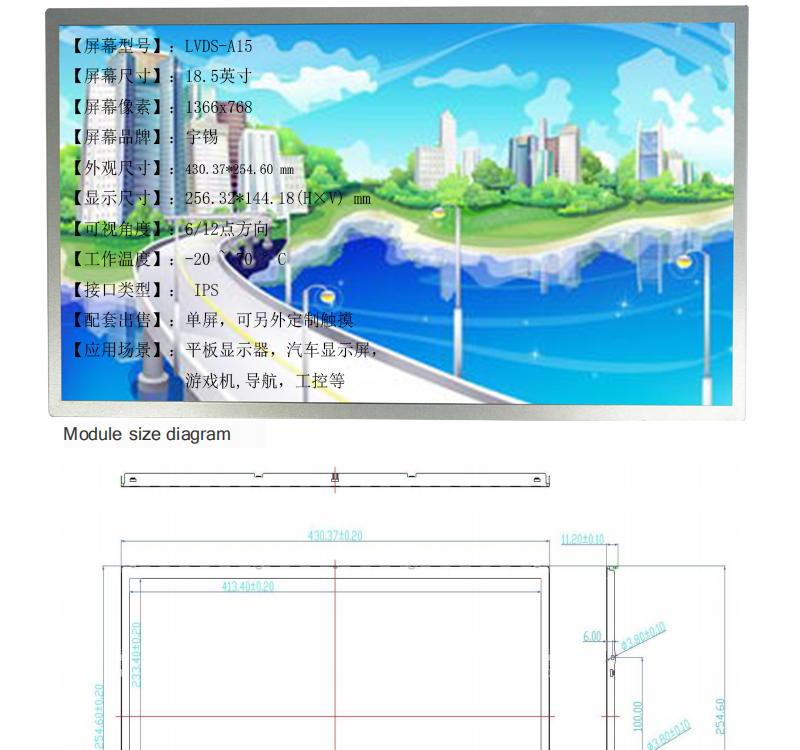

18.5寸液晶屏分辨率1366X768 30PIN IPS 横屏LVDS

18.5寸液晶屏

18.5寸液晶屏是使用非晶硅的彩色有源矩阵TFT LCD开放单元TFT(薄膜晶体管)作为有源开关器件。 这个开放式单元格有18.5英寸对角线测量的有效区域具有高清分辨率(水平1366 x垂直768像素数组)。 每个像素分为垂直排列的红色,绿色,蓝色点条纹,此模块可以显示1670万色, 用于此OC的TFT屏幕-LCD面板是适用于低反射和高色彩类型。

特征

具有1个像素/时钟的LVDS接口 高速响应 6位(Hi-FRC)色深,显示16.7M色 高亮度和对比度,低反射和宽视角 仅DE(数据启用) 不含RoHS /卤素 伽玛校正 前进型

应用

台式机类型和工作站使用 超薄显示屏,用于独立显示器 控制系统显示终端 监控过程控制器

一般规格

以下是18.5寸液晶屏的一般规格。

有效面积409.8(H)X 230.4(V)mm 像素数1366(H)×768(V)像素 子像素间距0.100(H)x 0.300(V)mm 像素排列RGB垂直条纹 显示色彩1670万色 显示模式常黑 开孔 透光率6.0% 在中心点 与京东方蓝 重量327 g(典型值) 表面处理雾度25%,3H

绝对最大额定值

以下是最大值,如果超过该最大值,可能会导致操作错误或损坏设备。 工作和非工作最大电压和电流 表2中列出了这些值,<表2.绝对最大额定值> [VSS = GND = 0V]

电源电压VDD 4.5 5.0 5.5 V

注1 电源电流IDD-500720 mA 浪涌电流IRUSH-2.0 3.0 A注2 允许的输入纹波 电压VRF–300 mV注1,3 高电平差分输入 阈值电压VIH–+100 mV 低电平差分输入 阈值电压VIL -100–mV 差分输入电压| VID | 200-600毫伏 差分输入共模 电压Vcm 1.0 1.2 1.5 1.5 VIH = 100mV, VIL = -100mV 功耗PD-2.5 3.6 W @ 60Hz

接口连接

18.5寸液晶屏电气接口连接器CN1模块侧连接器:UJU IS100-L30R-C23或等效用户端连接器:JAE FI-X30H或等效。

  • 1个NC未连接
  • 2 NC未连接(供LCD制造商使用)
  • 3 NC未连接(供LCD制造商使用)
  • 4 GND电源地
  • 5 RX0-像素0的负传输数据 像素0的
  • 6 RX0 +正传输数据
  • 7 GND电源地 像素1的
  • 8 RX1负传输数据 像素1的
  • 9 RX1 +正传输数据
  • 10 GND电源地 像素2的
  • 11 RX2负传输数据 像素2的
  • 12个RX2 +正传输数据
  • 13 GND电源地
  • 14 RXCLK-负发送时钟
  • 15 RXCLK +正发送时钟
  • 16 GND电源地 像素3的
  • 17 RX3负传输数据 像素3的
  • 18个RX3 +正传输数据
  • 19 GND电源地
  • 20 NC
  • 21 NC未连接
  • 22 NC
  • 23地
  • 24 GND电源地
  • 25接地脚
  • 26个VDD 电源:+ 5V
  • 27个VDD
  • 28个VDD
  • 29个VDD
  • 30 VDD
