11.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080

11.6寸液晶屏

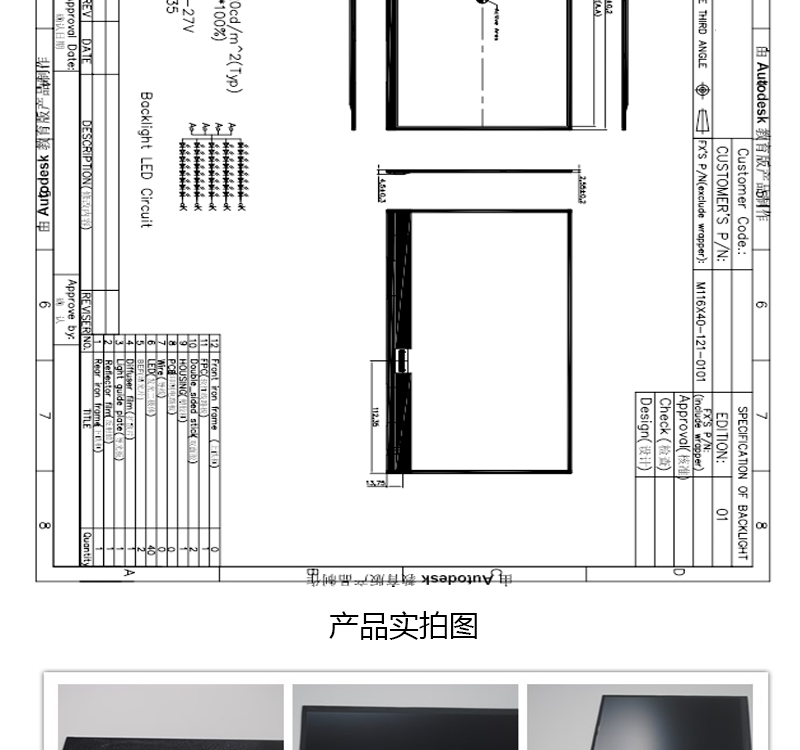

本规范适用于11.6寸液晶屏FHD彩色TFT-LCD模块,此模块是结合了氧化物TFT(薄膜)的彩色有源矩阵LCD模块晶体管)。 它由彩色TFT-LCD面板,驱动器IC,控制电路和电源组成。电路和背光单元。 图形和文本可以显示在1920×3×1080点面板上通过使用eDP(嵌入式显示端口)Ver1.2接口并提供+ 3.3V直流电,可提供16777216种颜色TFT-LCD面板驱动的电源电压。 我们的液晶屏所使用的一些材料都是很绿色环保的,不会污染环境,我司完全是去按照RoHS标准去做的,这产品可以适用应用于各种不同的领域,可以用于仪品仪表、智能设备,液晶电视机、电脑等等上面去。 另外我们也支持定制开发服务,你可以把你的定制需求说出来,比如说,你要什么尺寸的液晶屏、什么分辨率、什么样的接口类型等等,这一些基本的参数,告诉我们,我们收到你的需求之后,那么我们就会把你说出的一些需求去告诉工程师,然后进行一个开发难度的评估,计算一下要多少钱,然后要给你报价,如果你要确认要做的话,那么就要给我们去支付开模费用。 在此TFT-LCD面板中,集成了具有出色色彩性能的彩色滤光片以实现明亮,清晰的图片,使该模型成为多媒体应用的最佳选择。全方位的最佳观看效果。 8串5并联LED结构 该模块内置背光驱动LED控制器eDP传输速率规范:eDP1.2 / 2.7Gbps / 2通道 11.6寸规格参数 显示屏尺寸11.58(11.6“)(对角线)mm 有效面积256.32(H)×144.18(V)mm 像素格式1920(H)×1080(V) (1像素= R + G + B点) 像素点 像素间距0.1335(H)x 0.1335(V)毫米 像素配置R,G,B垂直条纹 显示模式通常为黑色 前偏光镜的表面处理防眩涂层:(3H) 接口说明
  • 1 NC-LCD专用[注4-1-1]
  • 2 H_GND P高速接地
  • 3 Lane1_N I互补信号链路Lane 1
  • 4 Lane1_P I真信号链路通道1
  • 5 H_GND P高速接地
  • 6 Lane0_N I互补信号链路Lane 0
  • 7 Lane0_P I真信号链路通道0
  • 8 H_GND P高速接地
  • 9 AUX_CH_P I真信号辅助通道
  • 10 AUX_CH_N I互补信号辅助通道
  • 11 H_GND P高速接地
  • 12 LCD_VDD P LCD逻辑和驱动器电源(3.3V)
  • 13 LCD_VDD P LCD逻辑和驱动器功率(3.3V)
  • 14 NC I保留供LCD制造商使用[Note4-1-1]
  • 15 LCD_GND P LCD逻辑和驱动器地
  • 16 LCD_GND P LCD逻辑和驱动器地
  • 17 HPD O HPD信号引脚[注4-1-2]
  • 18 BL_GND P背光地
  • 19 BL_GND P背光地
  • 20 BL_GND P背光地
  • 21 BL_GND P背光地
  • 22 BL_ENABLE I背光ON / OFF [注4-1-3]
  • 23 BL_PWM_DIM I系统PWM [注4-1-4]
  • 24 NC-保留供LCD制造商使用[Note4-1-1]
  • 25 NC-保留供LCD制造商使用[Note4-1-1]
  • 26 BL_PWR P背光电源
  • 27 BL_PWR P背光电源
  • 28 BL_PWR P背光电源
  • 29 BL_PWR P背光电源
  • 30 NC-保留供LCD制造商使用[Note4-1-1]
1 P:电源I:输入O:输出 屏蔽盒与信号GND连接 ・使用的连接器:20455-030E-12(I-PEX) ・对应的连接器:20453-030T(I-PEX) (如果用户使用与以下产品不符的连接器,Sanstar对其产品质量不承担任何责任: 以上模型。) 除NC端子外的所有端子都必须连接至如上所述的输入信号或电源 电压或GND。 [注4-1-1]请勿向NC引脚输入任何信号或电源。保持NC引脚断开。 11.6寸液晶屏 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080" 1.6寸液晶屏FHD彩色TFT-LCD模块分辨率1920×3×1080"
