4寸液晶屏分辨率480*480RGB接口IPS可定制智能家居屏

发布时间:2021/07/02 tft液晶屏 标签:4寸液晶屏tft液晶屏智能家居屏浏览次数:106

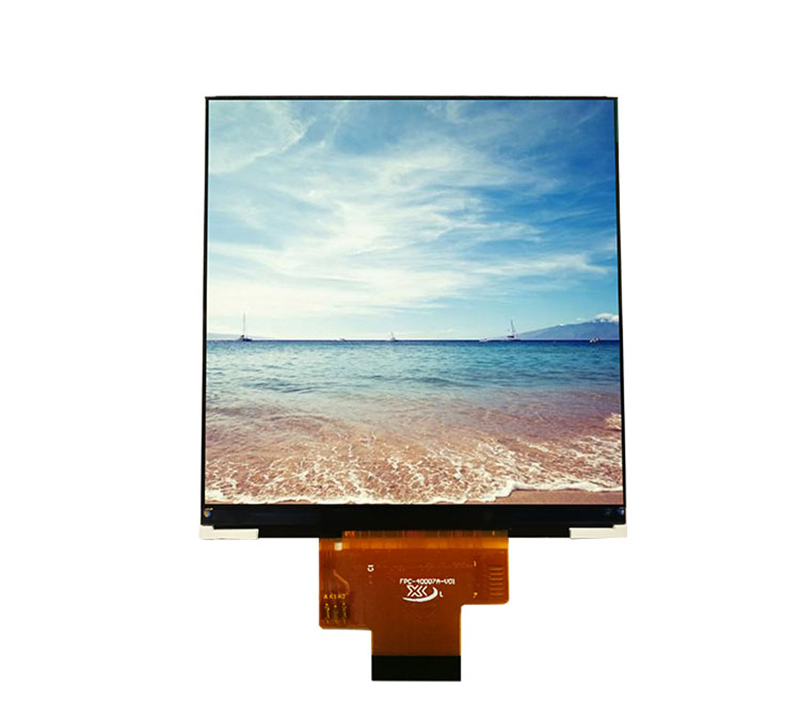

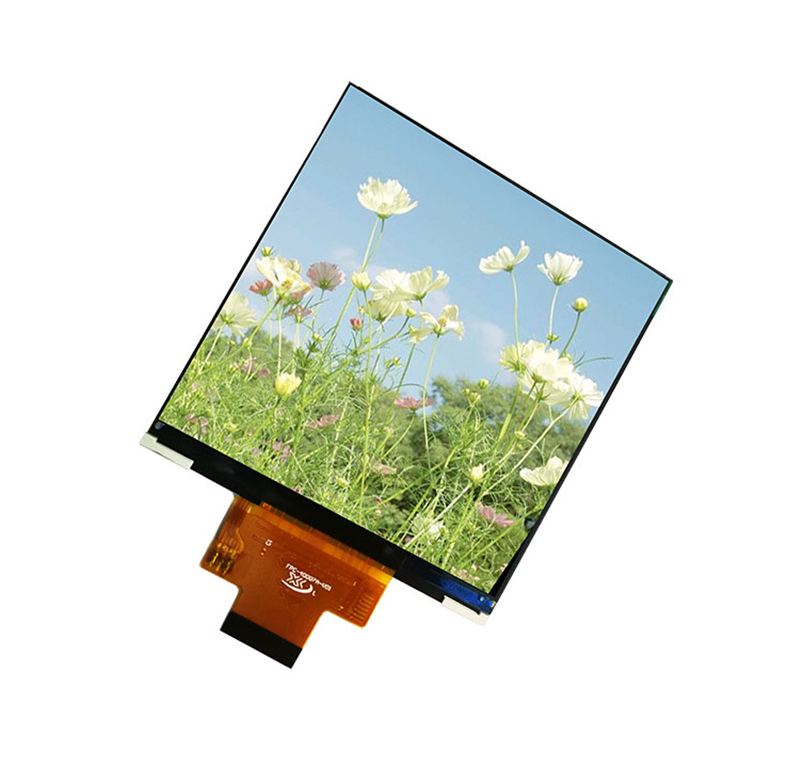

4寸液晶屏

宇锡屏厂旗下的产品之一,4寸液晶屏,是一款IPS TFT LCD,分辨率 480(RGB) * 480等等,了解相关参数的,可以找我们索要产品规格书,有十分详细的介绍。

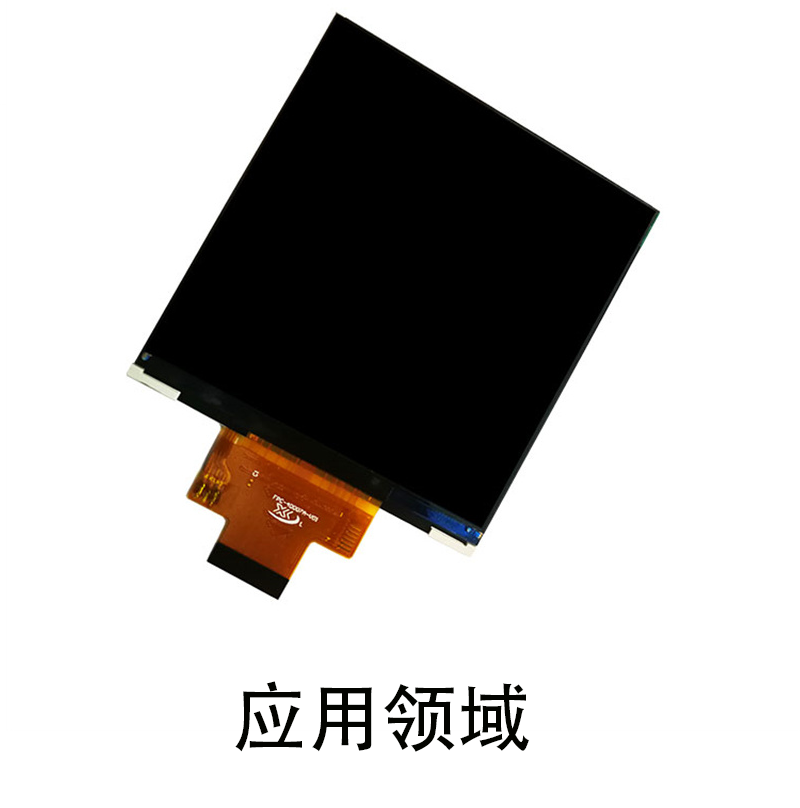

本产品适用于 智能家居屏、检测仪器屏、相机屏、防爆摄像机屏、智能保险箱屏、 智能家居屏等等,电子产品上面都是可以使用。

我们库存有大量的现货,出货稳定,不管客户要多大的量,我们都能出,不用担心没货,价格这一块也很有优势,源头工厂,自产自销。

4寸液晶屏如果现货满足不了你的需求,那么可以找我们定制液晶屏,我们是一家专注LCD液晶屏定制的企业,在这个行业里面已有十几年的开发经验了,大大小小的订单单,接过不少。

定制流程如下:详细流程可联系我们客服人员

步骤一:选款/联系客服

步骤二:提交需要设计的图纸发给客服

步骤三:报价/制作方案确认

步骤四:下单付款/开始制作

步骤五:制作完成/确定收货

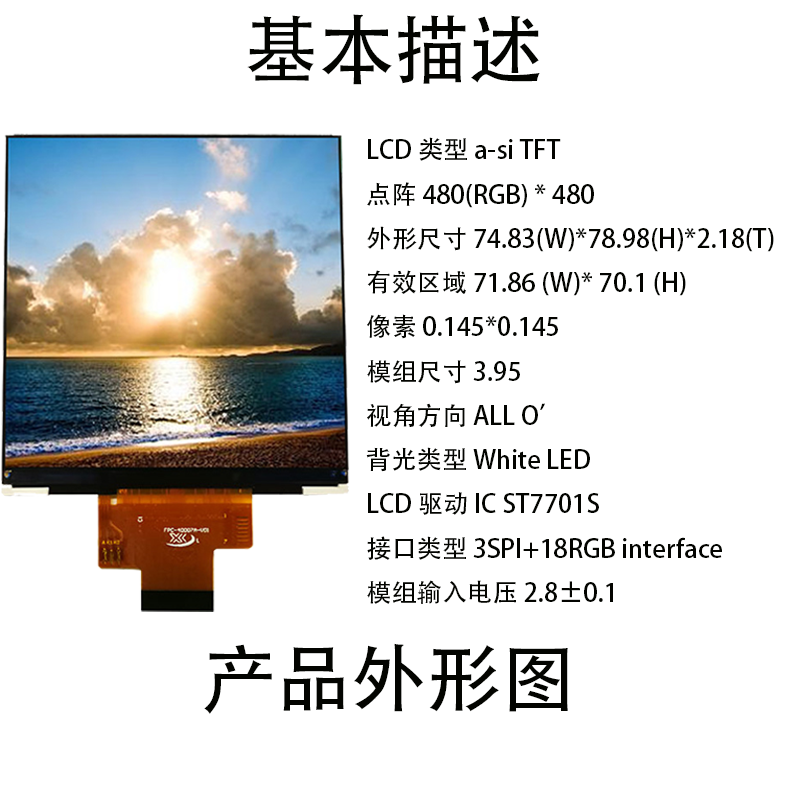

4寸液晶屏参数

LCD 类型 a-si TFT
点阵 480(RGB) * 480

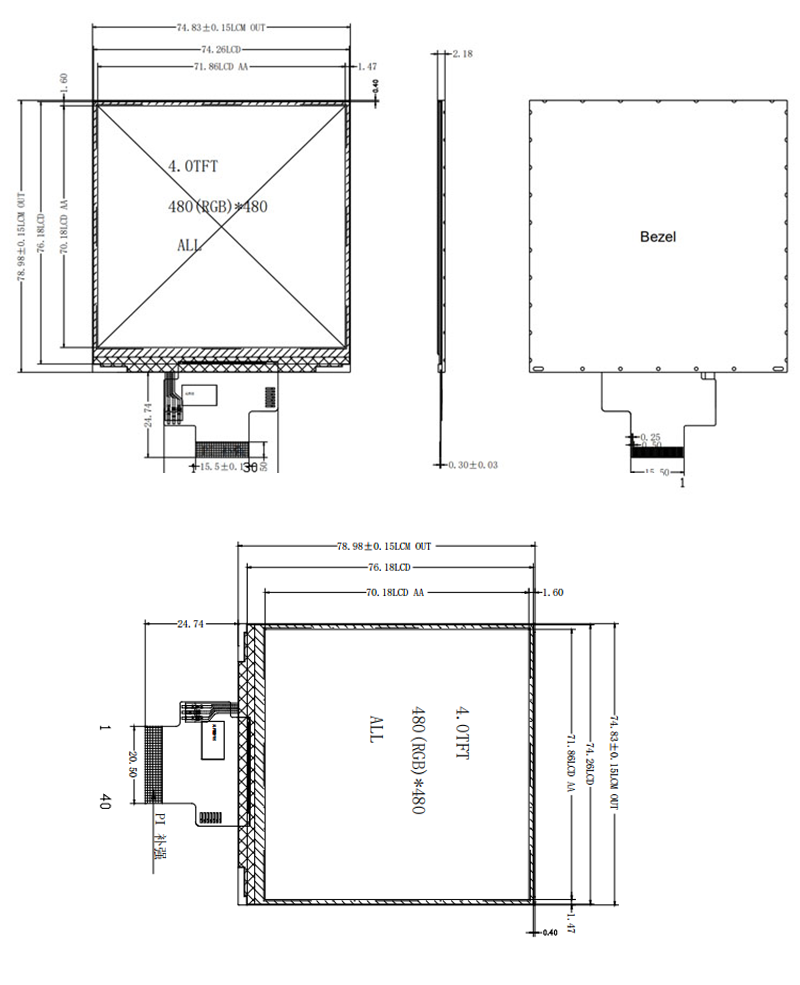

外形尺寸 74.83(W)*78.98(H)*2.18(T)
有效区域 71.86 (W)* 70.1 (H)
像素 0.145*0.145
模组尺寸 3.95
视角方向 ALL O’
背光类型 White LED
LCD 驱动 IC ST7701S
接口类型 3SPI+18RGB interface
模组输入电压 2.8±0.1

接口定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 NC NC
8 NC NC
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE
MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED
LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply
40 GND Ground

4寸液晶屏 4寸液晶屏
