TFT-LCD液晶屏接口类型

大家如果对液晶屏有所了解就知道,TFT-LCD实际上是一种组件,就是液晶屏组件,主要由液晶面板,背光源,均光膜,行列驱动电路与时序控制电路也就是我们所知的逻辑板组成。普通的TFT-LCD接口是指液晶屏组件与主板就是逻辑板屏口的信号输入。

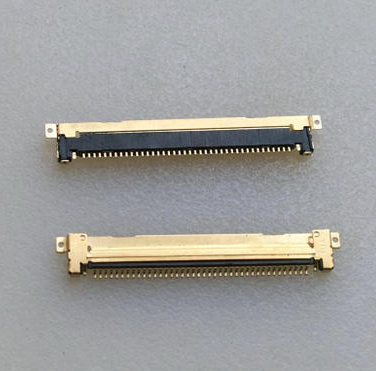

液晶屏接口类型

在众多液晶显示中,TFT-LCD接口有很多种类比如TTL(RGB)、LVDS、EDP、RSDS、TMDS等多种类型,其中,前面三种用得较多,这里我们来说说LVDS接口的特点和信号组成。LVDS接口定义就是说液晶面板的LVDS输入接口引脚功能,大家可以在网上搜索其屏幕的型号来分辨出该面板的主要参数,虽然不同的液晶屏对接口功能的英文标点不一样,只要根据其接口标点处的顺序及英文标点来做出检测或者判断。

Low Voltage Differential Signaling其缩写就是LVDS,它接口最大的特点那就是LVDS超过了早期以TTL接口定义的所有缺点,较大增加了其工作效率,采用LVDS接口方式,可使信号在PCB板或平衡电缆上以大于百兆比特每秒的速率传输。在液晶彩电中,LVDS信号面板使用比较多。说到这里我们总结出是由主板芯片输出解码信号到逻辑板处理芯片中得到一个图像的反馈。一些LVDS接口信号中还有着控制其他功能的信号,比如图像的参数 ,正反图像等。单通道LVDS单通道6位数据线常称单6,单通道8位数据线常称单8,双通道LVDS,通道6位数据线常称双6 8位数据线称为双8这就是关于LVDS接口处的一些小知识 。接着咱们来说一下LVDS信号的电路组成; 液晶电视输入的信号 比如高清 Av等众多信号 要先进行行一个解码然后得到RGB信号,经过屏接口处直接输入逻辑板主芯片 在进行一个转换新号 。

在我们日常测屏的时候确认好接口类型这个尤为重要 不然会导致不出图或者烧屏 ,所以大家再次一定要熟知各种类型的屏线 熟悉了以后才能更好地测试。
