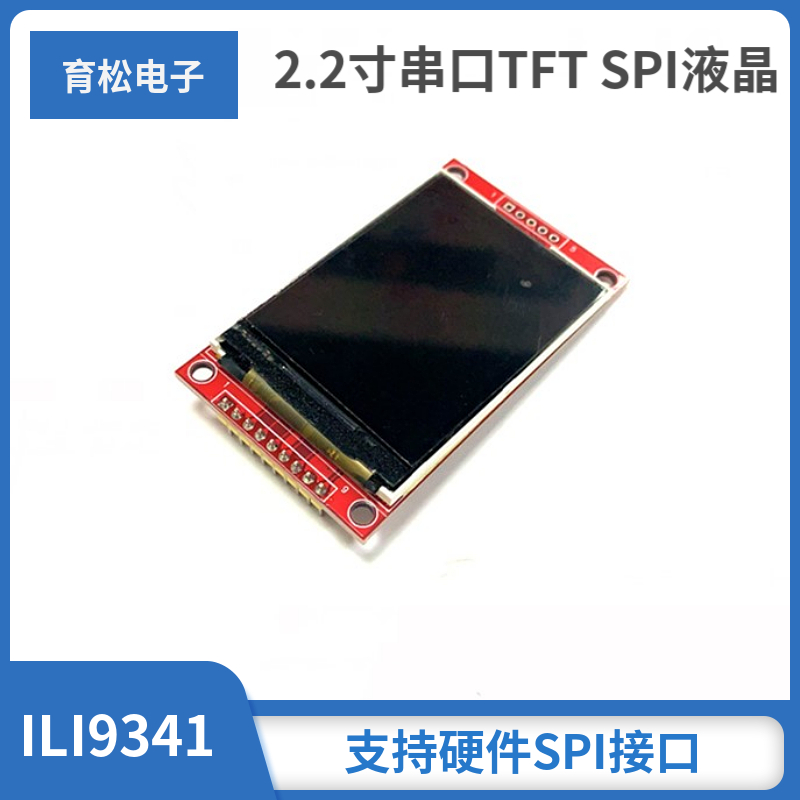

2.2寸液晶显示屏定制240*320 分辨率 SPI串口

这是一款2.2寸液晶显示屏,它的分辨率是240*320,使用的是SPI串口,有需要的伙伴们,可以过来联系我们,另外,我们提供2.2寸液晶显示屏定制服务,我们是专业做液晶屏定制的,以定制服务为主,这个是我们的专业。

  • 材质:全新TFT彩屏
  • 分辨率:240*320显示方向可调整,横屏竖屏都可以
  • 控制芯片:ILI9341/接口类型:SPI4线串口(支持硬件SPI接口)
  • 管脚数量:9PIN
  • 管脚间距:2.54mm排针
  • 显示颜色:262万色/65K色
  • 工作温度:-20~70
  • 工作电压:3.3V

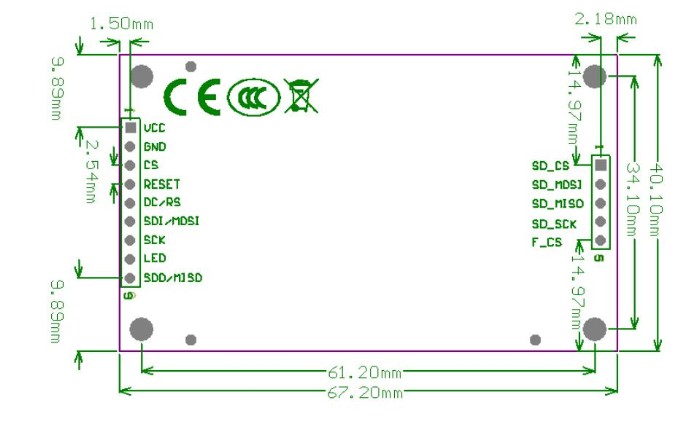

 PIN序 PIN脚定义 PIN脚功能描述
 1 VCC 模块电源输入脚(3.3V或者5V)
 2 GND 地
 3 CS 液晶片选信号脚,低电平有效
 4 RESET 模块软复位脚
 5 RS 寄存器选择信号脚
 6 SDI 串行数据输入脚
 7 SCK 串行时钟信号脚
 8 BL 背光电源脚(输入3.3V电压)
 9 SDO 串行数据输出脚

2.2寸液晶显示屏定制 2.2寸液晶显示屏定制
