液晶为什么可以实现超高分辨率原理

液晶面板近些年的分辨率升级很快,4K已经是司空见惯,就连手机屏幕这样小的尺寸,也能拥有2K分辨率的水平。要知道液晶面板分辨率的升级,其实曾经困难很大,如今有了新技术,才得以有这样的突破。

分辨率升级的背后功臣其实是TFT驱动材质的升级。那么什么是TFT驱动呢?

液晶可以显示图像,其实是利用液晶分子翻转的原理,而控制液晶翻转的组件有很多种,比如TN以及STN等等。而TFT就是目前应用最广的驱动形式。

TFT驱动技术 屏幕分辨率升级背后的大功臣

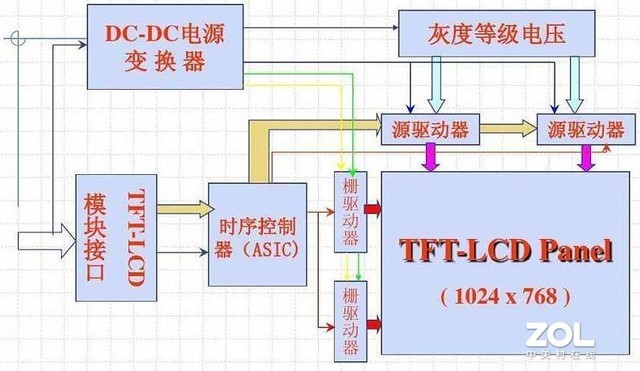

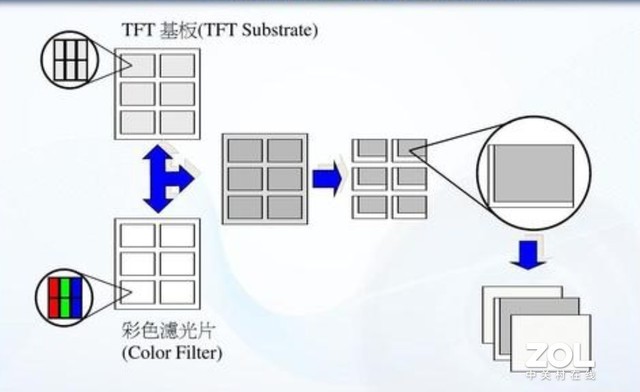

TFT-LCD的有源矩阵液晶显示器件的每一个像素点上都会有一套有源器件,所以说对这种器件的驱动是对每一个像素点上的有源器件的驱动。将视频信号加到源极列线上,控制液晶屏上每一组像素单元的发光与否及发光颜色,从而达到显示彩色图像的目的。

TFT驱动技术 屏幕分辨率升级背后的大功臣

过去由于TFT驱动的材料能力不行,使用的是非晶硅,载子率低,因此必须要加大体积,才可以有能力翻转液晶分子。而TFT太大,就会影响透光率,所以尺寸小的液晶面板无法升级高分辨率,因为分辨率越高液晶分子就越多,需要装配的TFT组件越多。TFT多起来之后,屏幕透光率很低,没办法使用。

而随着氧化物TFT的出现,体积小巧同时载子率高,这样就可以让TFT开关的体积大大的缩小,但是能力却并没有降低,甚至还提高了。这就是为什么现在可以在小尺寸液晶面板上实现超高分辨率的原因。
