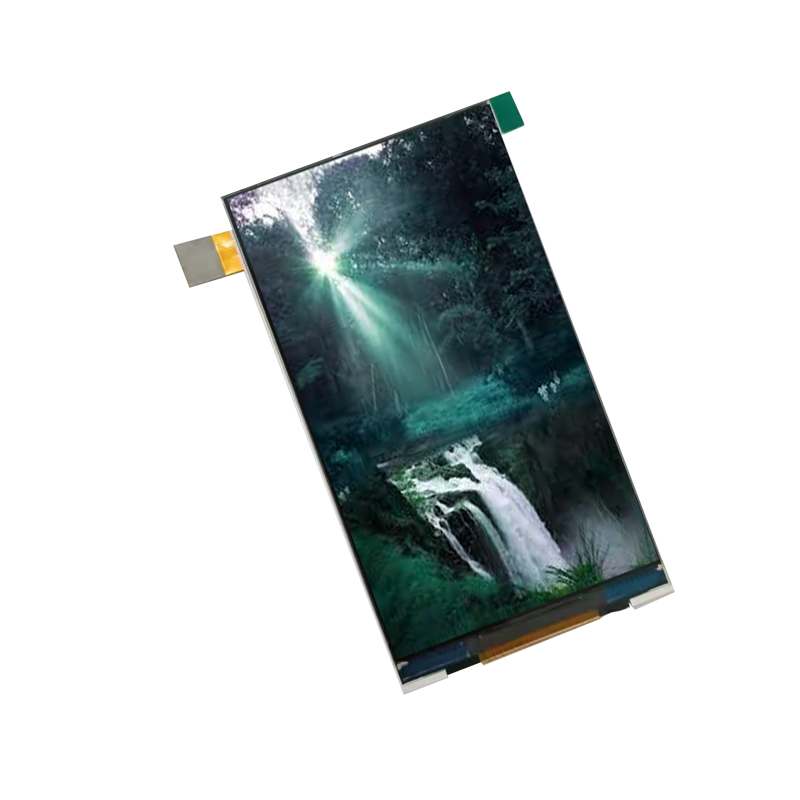

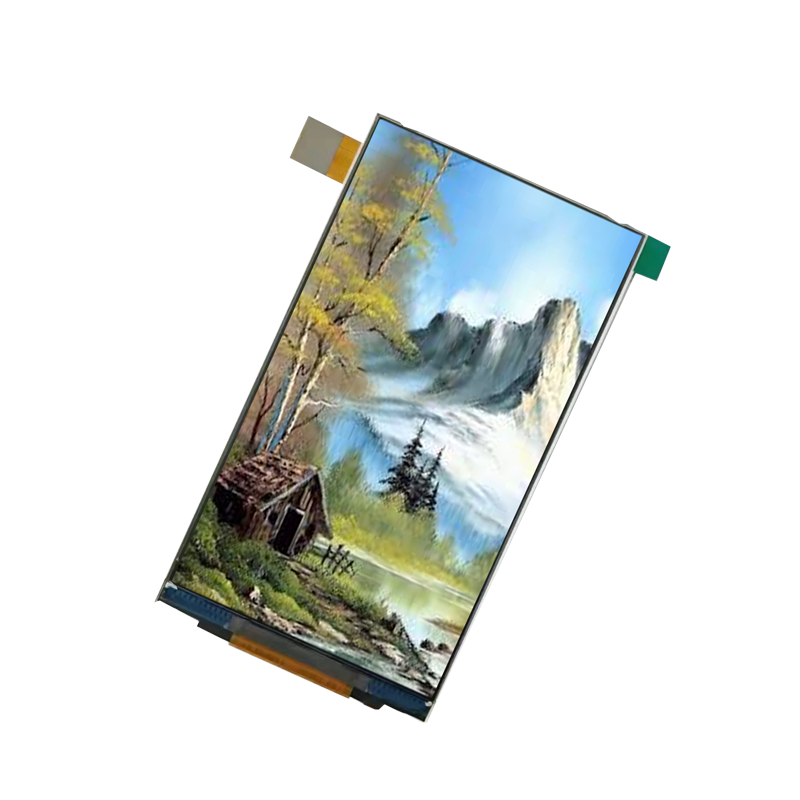

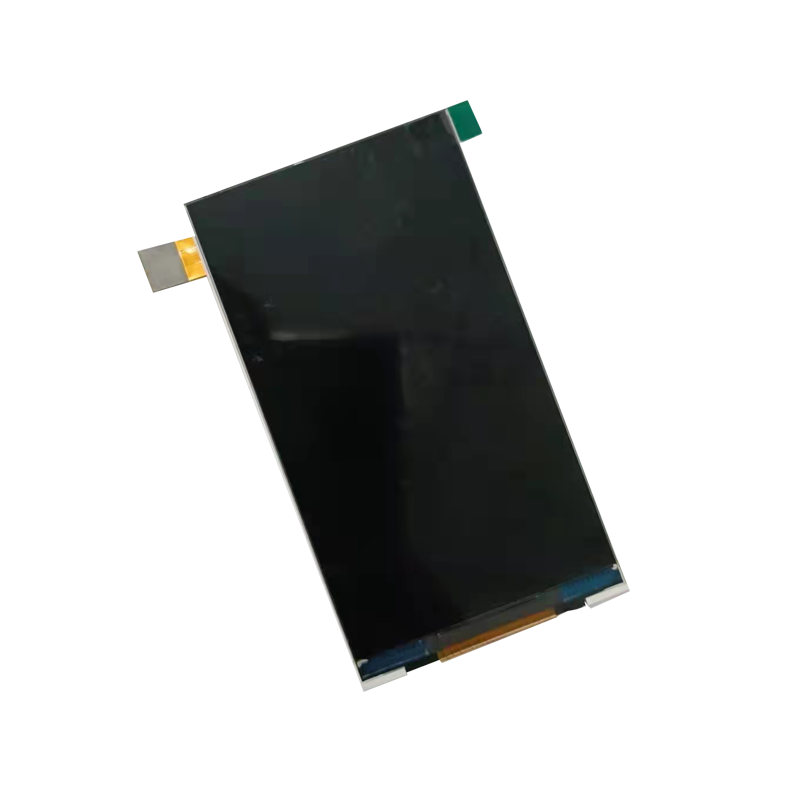

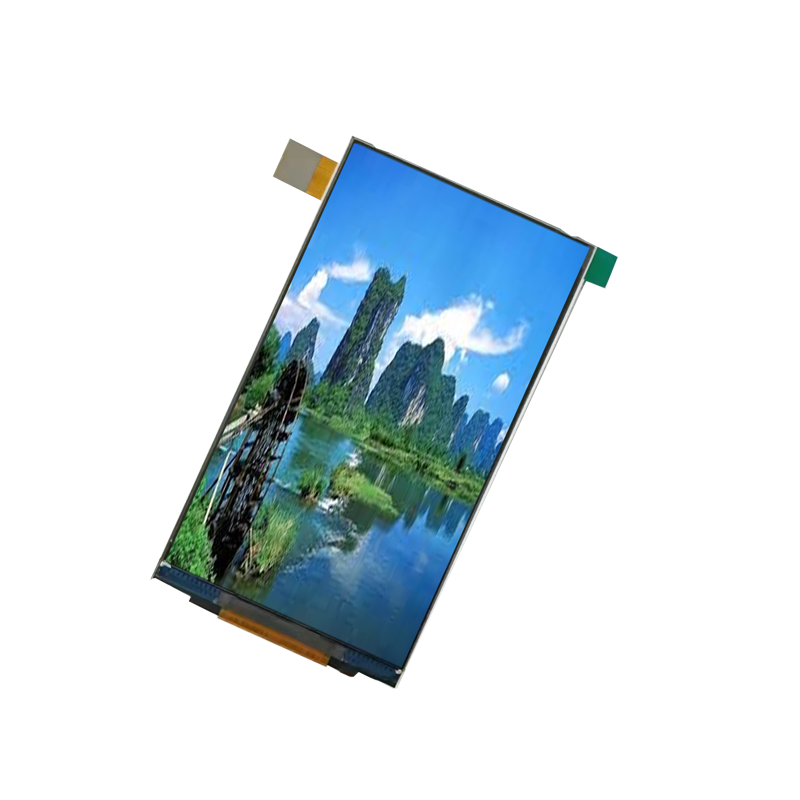

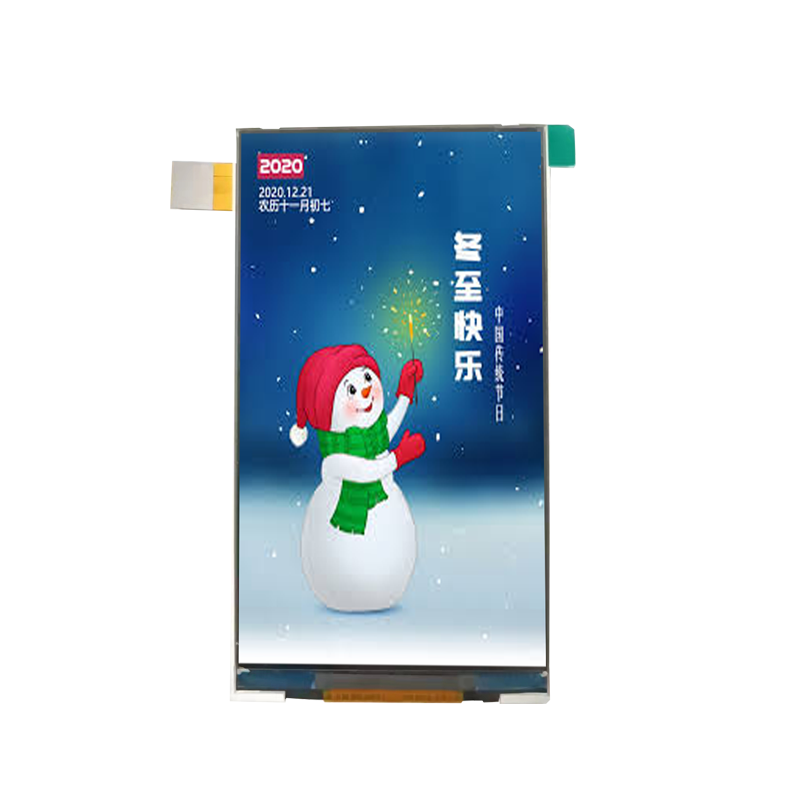

4.5Fw液晶屏 480*854 ips MIPI接口

.5Fw液晶屏

屏幕简介

YX45002B系列,是针对客户主控芯片最大只支持FW的情况研发的。
这个系列可以做RGB,Mipi接口。主要运用的场景是:

1,低端跑量的物流,医疗PDA手持机。
2.智能家居
3.设备仪器仪表.
4.教育类机器人
5.海外运营商手机。
可以配GFF电容Tp,亮度可以做400nit以上。

有需要的客户,联系宇锡邹生:
15818552076

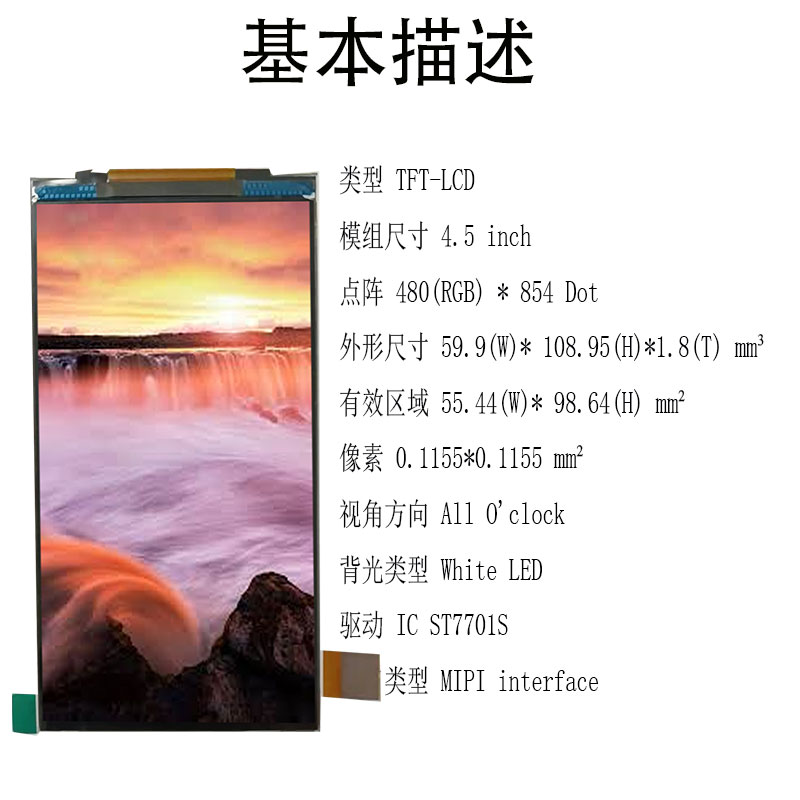

屏幕参数

类型 TFT-LCD
模组尺寸 4.5 inch
点阵 480(RGB) * 854 Dot

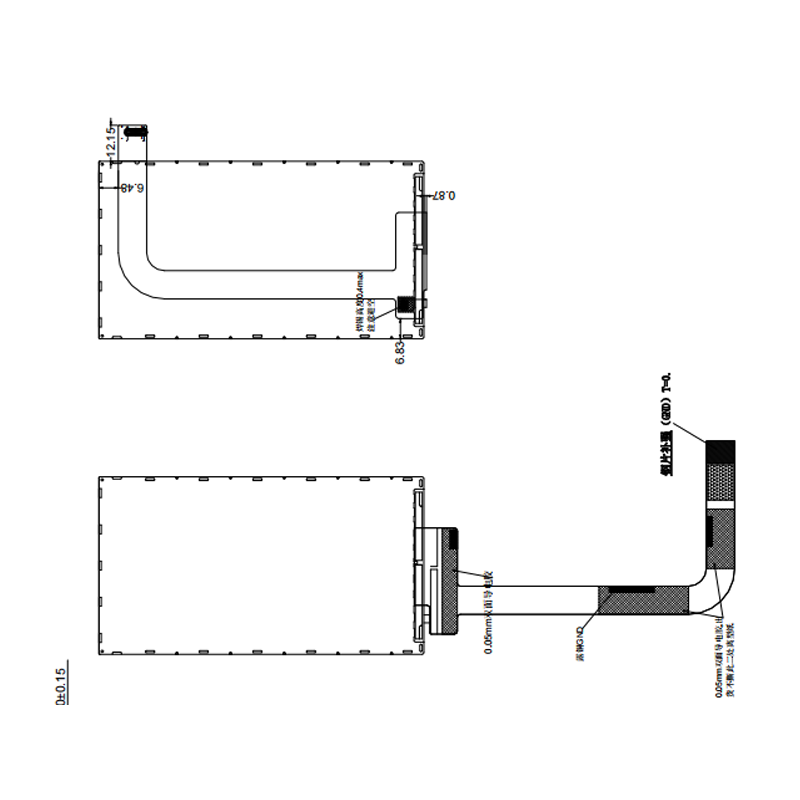

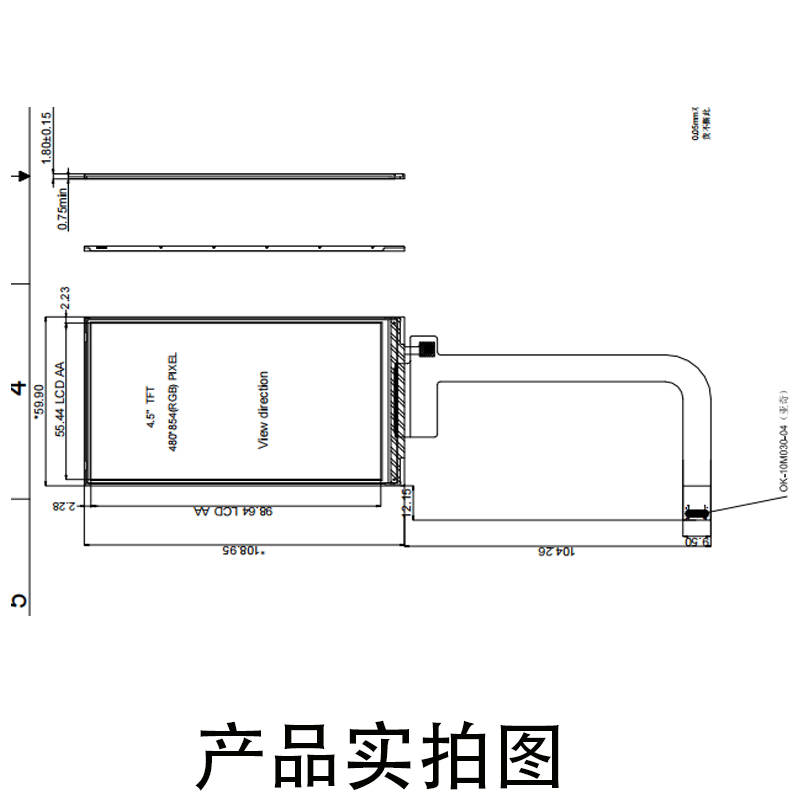

外形尺寸 59.9(W)* 108.95(H)*1.8(T) mm³
有效区域 55.44(W)* 98.64(H) mm²
像素 0.1155*0.1155 mm²
视角方向 All O’clock
背光类型 White LED
驱动 IC ST7701S
接口类型 MIPI interface

接口定义

1 VDD2.8 Power Supply 2.8V
2 VDDIO Power Supply 1.8V Voltage
3 LED+ LED Anode
4 LED- LED Cathode
5 GND Power ground
6 NC NC
7 GND Power ground
8 RSTN Register select pin
9 NC NC
10 FMARK Tearing effect output
11 NC NC
12 NC NC
13 NC NC
14 NC NC
15 GND Power ground
16 NC NC
17 NC NC
18 GND Power ground
19 D1P DSI-D1+ data signals
20 D1N DSI-D1- data signals
21 GND Power ground
22 CLKP DSI-CLK+ clock signals
23 CLKN DSI-CLK- clock signals
24 GND Power ground
25 D0P DSI-D0+ data signals
26 D0N DSI-D0- data signals
27 GND Power ground
28 NC NC
29 NC NC
30 GND Power ground
