LCD显示屏

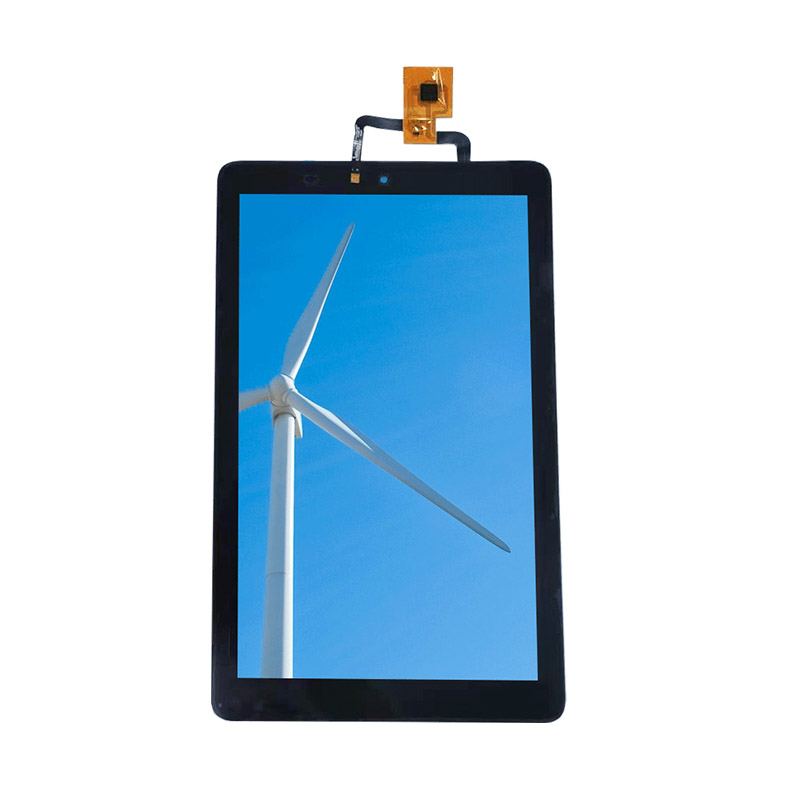

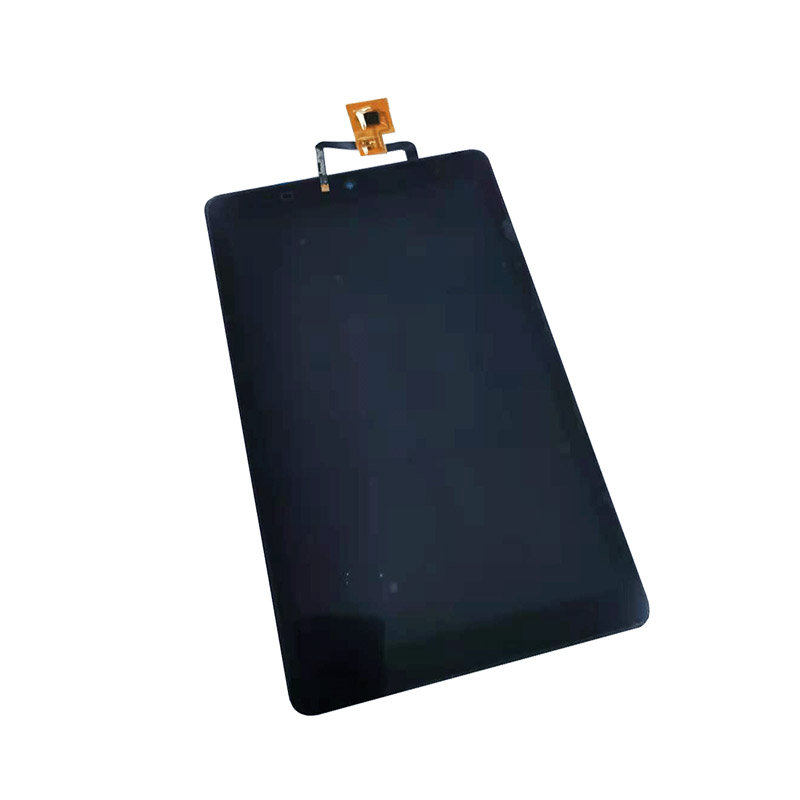

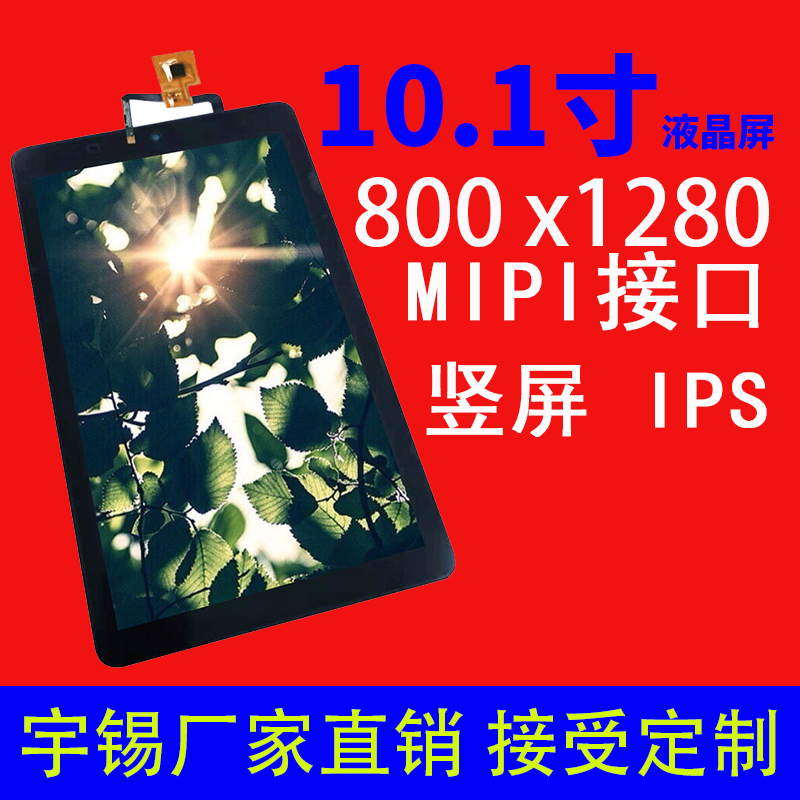

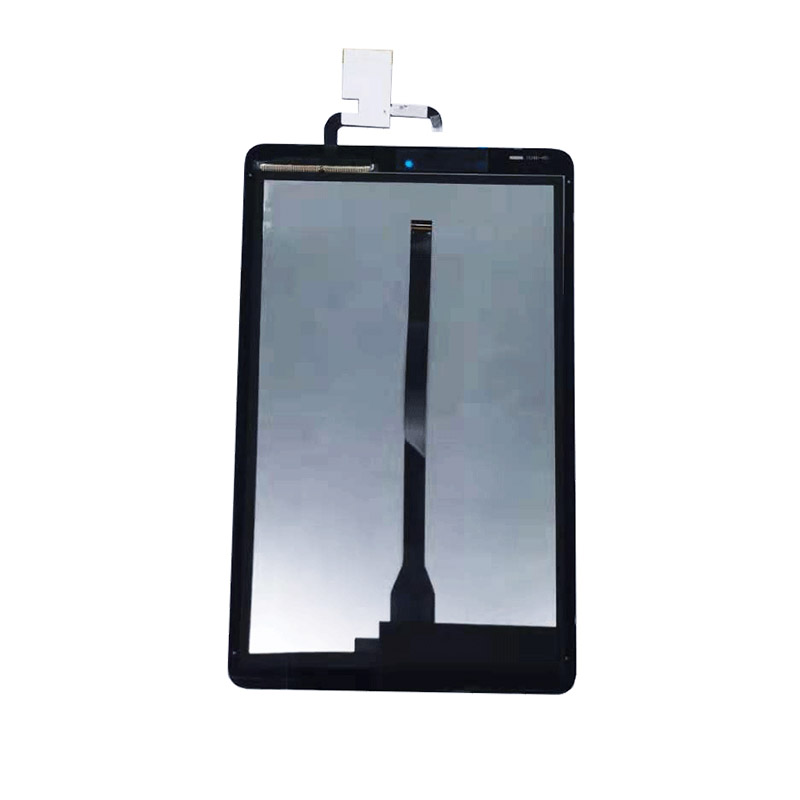

10.1寸液晶屏分辨率800*1280 高清 高亮MIPI IPS 人脸识别刷脸支付屏

0.1寸液晶屏分辨率800*1280

屏幕简介

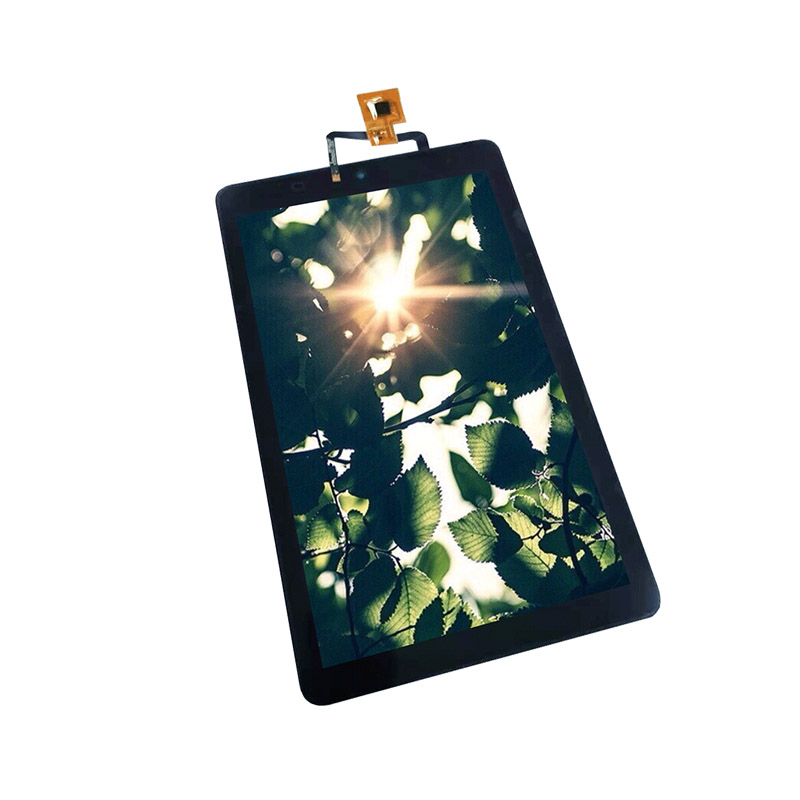

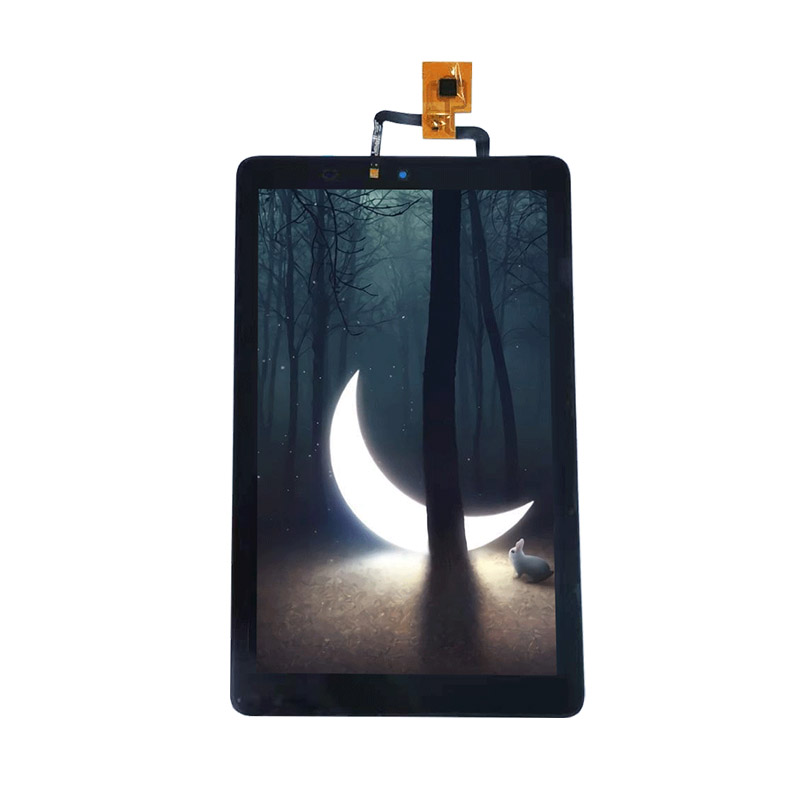

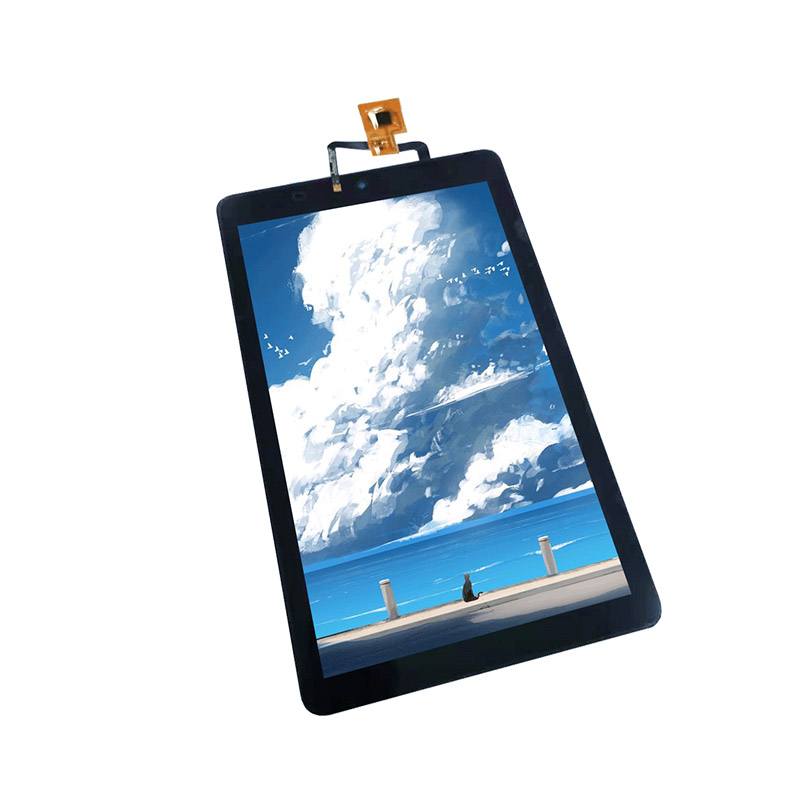

10.1寸液晶屏 型号YX10108A 分辨率800RGB*1280 接口MIPI IPS 135.36(H) x 216.58 (V) 154.56(W)* 253.06(H)*4.2 亮度300,产品可以适用于工控屏、 医疗屏、刷脸支付产品屏、可视门铃屏、交互 人脸识别门禁MIPI平板显示屏等等,这方面的领域都是可以用得到的,如果你要这一款液晶屏,欢迎你来大量采购,量大从优,我们都是源头工厂,价格方面是非常有优势的,另外我们也支持这一款产品液晶屏定制,你只要把你要定制的功能需求说出来就行,我们的技术团队就可以帮助你做出来相应的屏幕,下面是我的电话可以来马上联系我。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

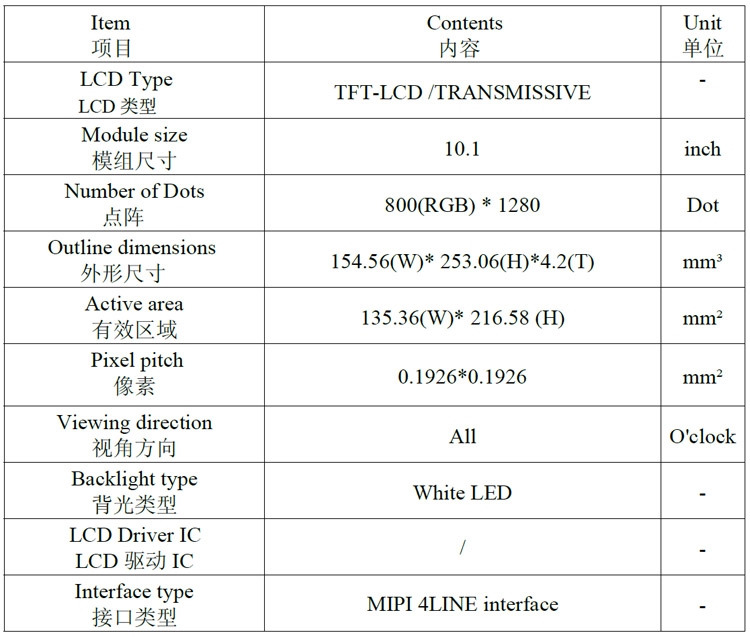

屏幕参数

LCD 类型 TFT-LCD
模组尺寸 10.1 inch Number of Dots
点阵 800(RGB) * 1280 Dot

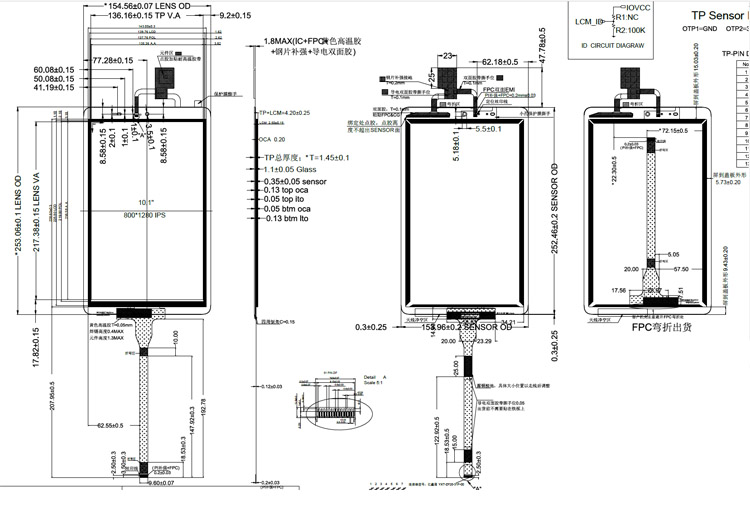

外形尺寸 143(W)* 228.6(H)*2.5(T) mm³
有效区域 135.36(W)* 216.58 (H) mm²
像素 0.1926*0.1926 mm² Viewing direction
视角方向 All O’clock Backlight type
背光类型 White LED
驱动 IC / – Interface type
接口类型 MIPI 4LINE interface

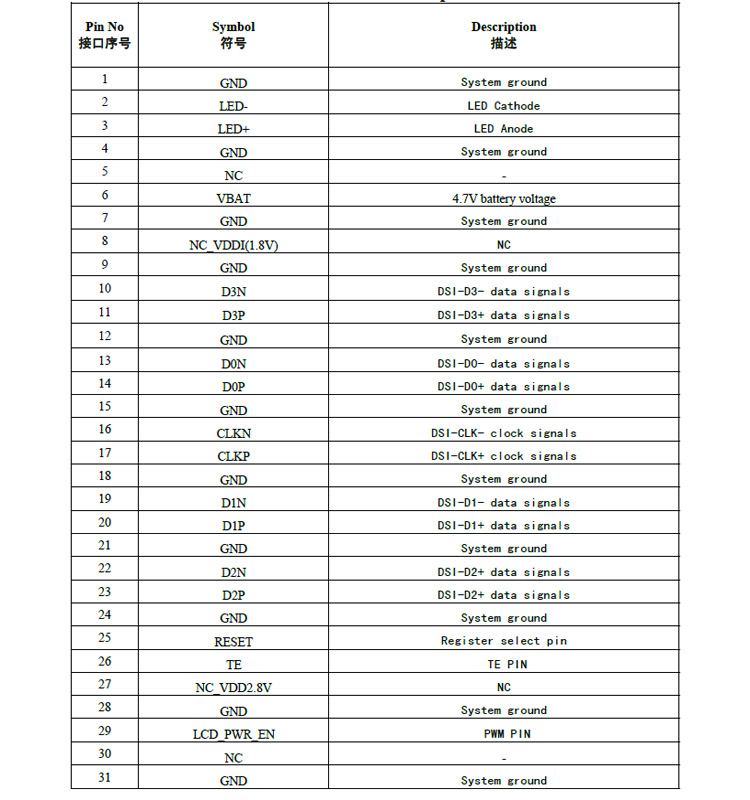

接口定义

1 GND System ground
2 LED- LED Cathode
3 LED+ LED Anode
4 GND System ground
5 NC – 6 VBAT 4.7V battery voltage
7 GND System ground
8 NC_VDDI(1.8V) NC
9 GND System ground
10 D3N DSI-D3- data signals
11 D3P DSI-D3+ data signals
12 GND System ground
13 D0N DSI-D0- data signals
14 D0P DSI-D0+ data signals
15 GND System ground
16 CLKN DSI-CLK- clock signals
17 CLKP DSI-CLK+ clock signals
18 GND System ground
19 D1N DSI-D1- data signals
20 D1P DSI-D1+ data signals
21 GND System ground
22 D2N DSI-D2+ data signals
23 D2P DSI-D2+ data signals
24 GND System ground
25 RESET Register select pin
26 TE TE PIN
27 NC_VDD2.8V NC
28 GND System ground
29 LCD_PWR_EN PWM PIN
30 NC – 31 GND System ground
