宇锡4寸720*720方形高清高亮触摸显示排线二合一显示屏

宇锡4寸720*720方形高清高亮触摸显示排线二合一显示屏

屏幕简介

细节决定成败。
宇锡(Yousee)科技专注行业类液晶屏研发,生产十三年。显示屏的分辨率方面都是大同小异的。但是我们的每一款产品都精雕细琢的不同。我们会站在客户的角度去思考,去雕琢,设计出最适合产品需求的产品。

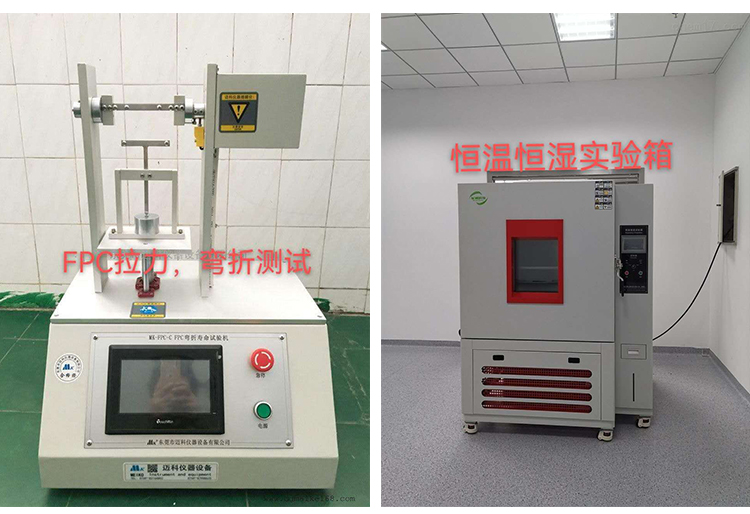

今年推荐的型号是:YX40020ACT。4寸 720*720分辨率是常规的高分屏。但是这款屏500Nit亮度,可以做到阳光下可视。Tp盖板增加了防指纹油,在客户使用过程中触控更加高级顺滑。FPC的接口可以定制,RGB&Mipi接口。背光膜才,偏光片都可以过双85的实验要求。且在整机静电设计合理情况下。这款屏有高于行业同分辨率屏的抗静电抗干扰能力,所以我们的这款产品也在医疗产品显示上广泛使用。

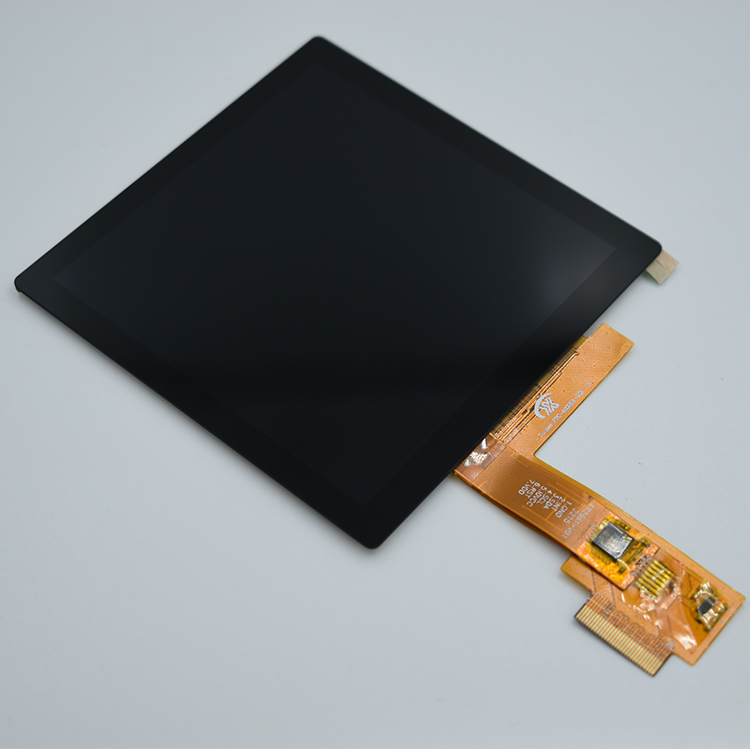

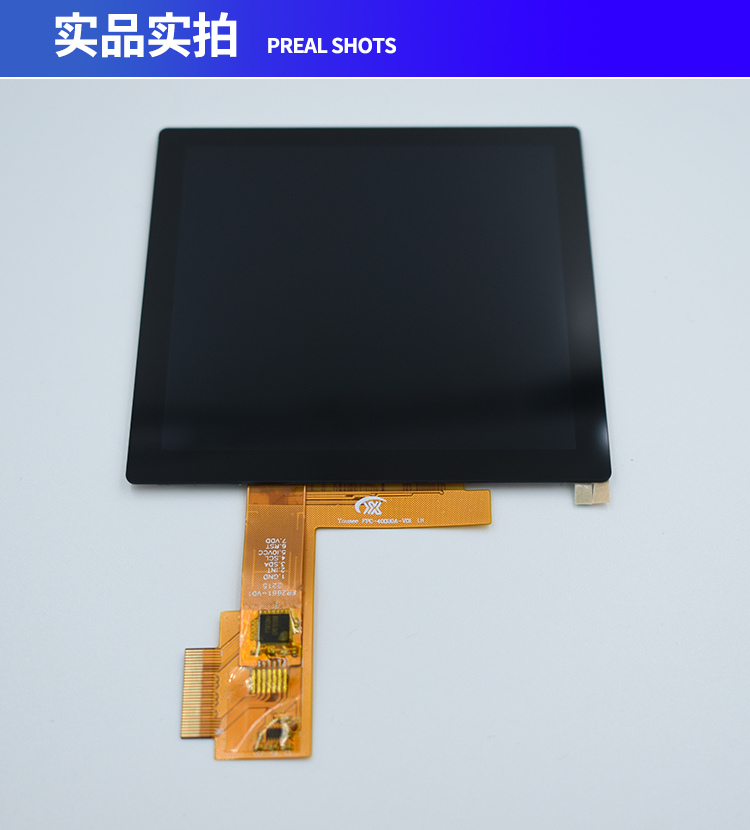

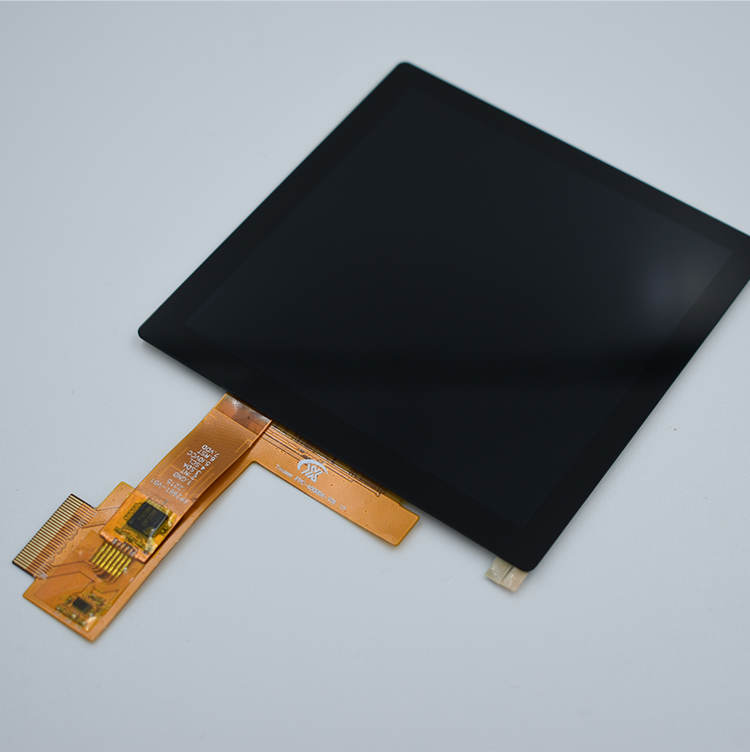

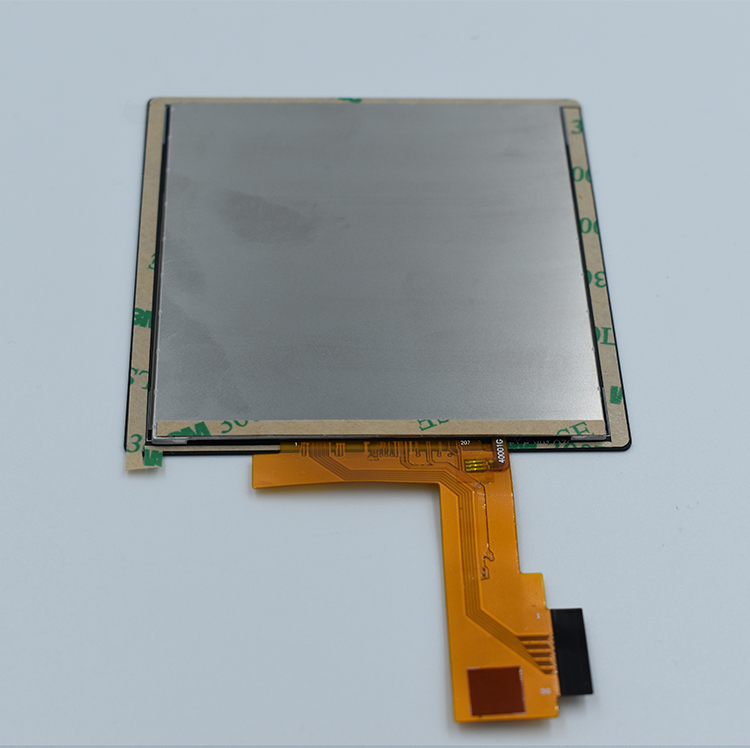

YX40020ACT最大的亮点是:屏幕显示FPC和触控的FPC二合一,做到了一条FPC。

这样设计的有点是:

1.稳定,避免单独出线,单独插接触控FPC在主板松动以后带来的触摸不良风险且增加客户一个小工序。
2.客户整机结构可以做得更薄。客户结构极限没办法再增加空间放单独的触控排线

YX40020ACT,可以运用于:

1.智能家居86盒
2.工控医疗显示
3.设备仪器仪表显示
4.面部识别显示

细节决定成败
设计感动客户

总有这么一家屏厂可以配合客户深度定制液晶显示屏,愿意倾听客户的需求,愿意琢磨出一个合理的方案,愿意知行合一去打样让客户试用。我们就是这么一家屏厂,为天马行空的智能化产品插上屏的翅膀。

宇锡邹生,15818552076

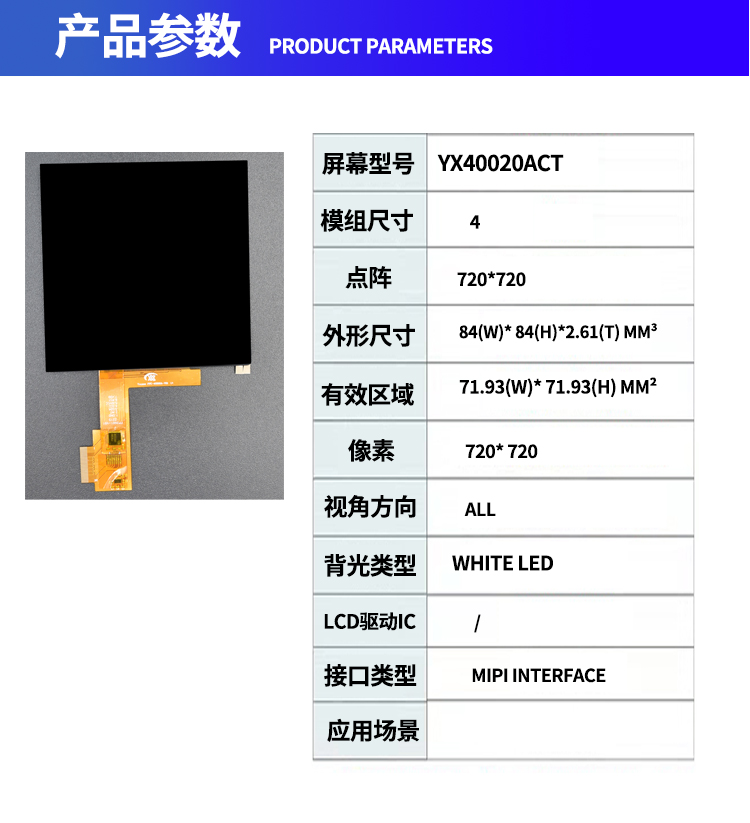

基本描述

LCD 类型 TFT-LCD
模组尺寸 4.0 inch Number
点阵 720(RGB) * 720 Dot

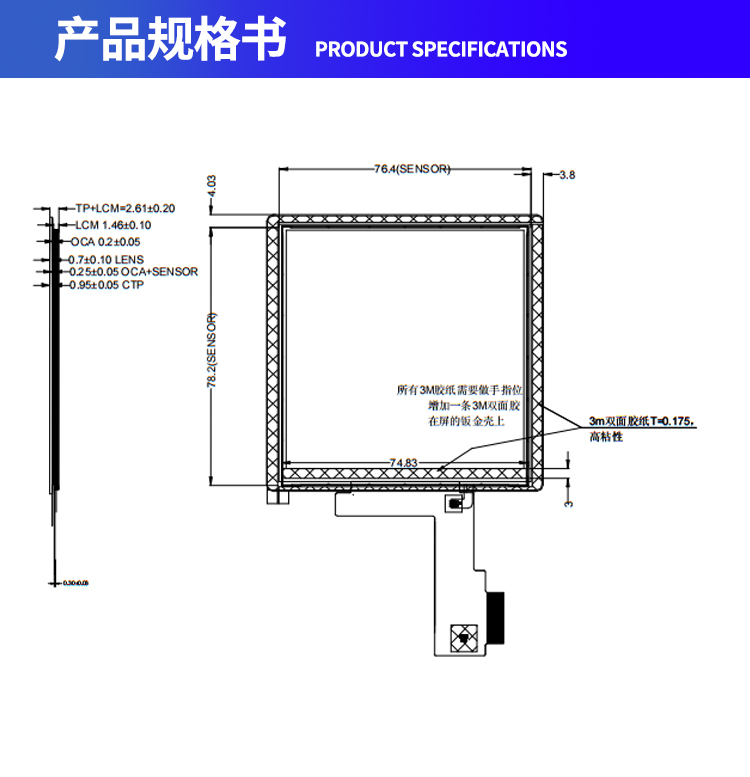

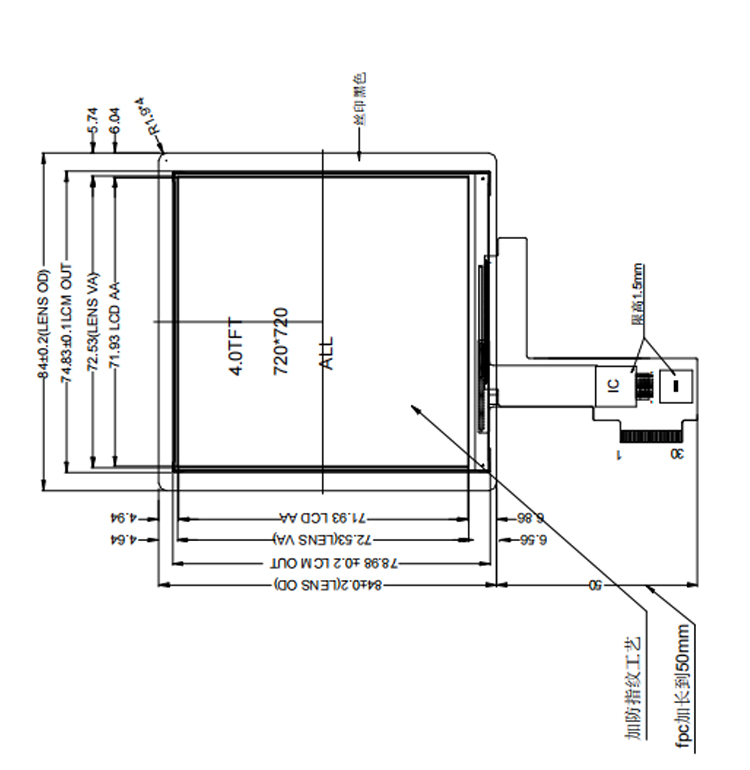

外形尺寸 84(W)* 84(H)*2.61(T) mm³
有效区域 71.93(W)* 71.93(H) mm²
像素 0.0999*0.0999 mm² Viewing
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ST7703
接口类型 MIPI

接口定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 VCI Power supply
5 IOVCC Power supply
6 RESET Reset Signal ,Active Low
7 TE Tearing effect
8 PWM LCD backlight control PWM
9 GND Ground
10 D0P MIPI DSI differential data pair (Data lane 0)
11 D0N MIPI DSI differential data pair (Data lane 0)
12 GND Ground
13 D1P MIPI DSI differential data pair (Data lane 1)
14 D1N MIPI DSI differential data pair (Data lane 1)
15 GND Ground
16 CLKP MIPI DSI differential clock pair
17 CLKN MIPI DSI differential clock pair
18 GND Ground
19 D2P MIPI DSI differential data pair (Data lane 2)
20 D2N MIPI DSI differential data pair (Data lane 2)
21 GND Ground
22 D3P MIPI DSI differential data pair (Data lane 3)
23 D3N MIPI DSI differential data pair (Data lane 3)
24 GND Ground
25 TP_INT Touch Interrupt
26 TP_SDA Touch IIC Data signal
27 TP_SCL Touch IIC Clock signal
28 TP_RESET Touch Reset Signal
29 TP_VCI Touch Power supply
30 TP_IOVCC Use 1.8V or 3.3V,It must be same with user Touch IIC I/O voltage

屏幕描述
