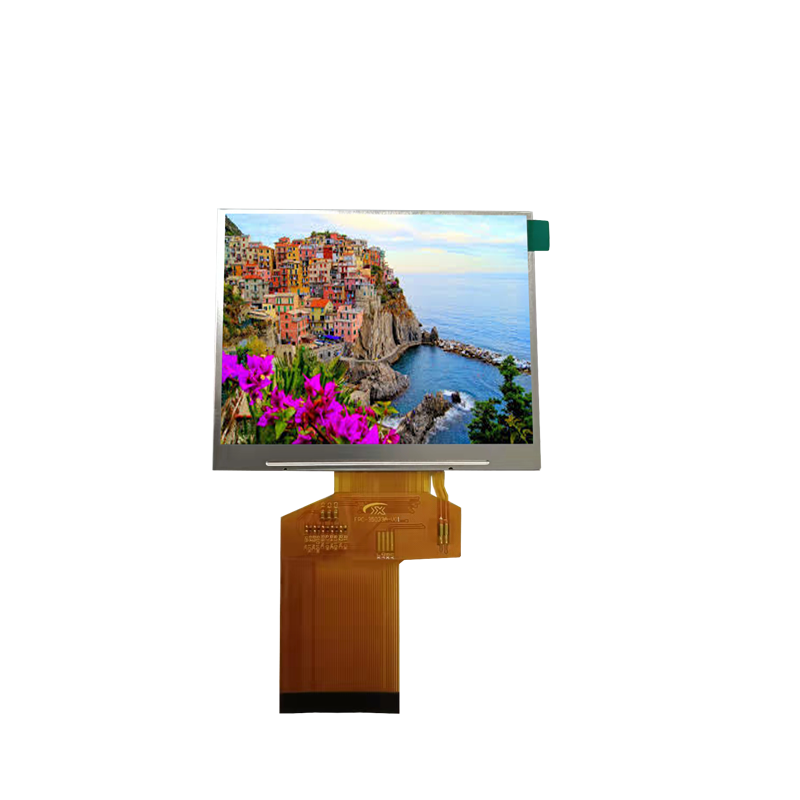

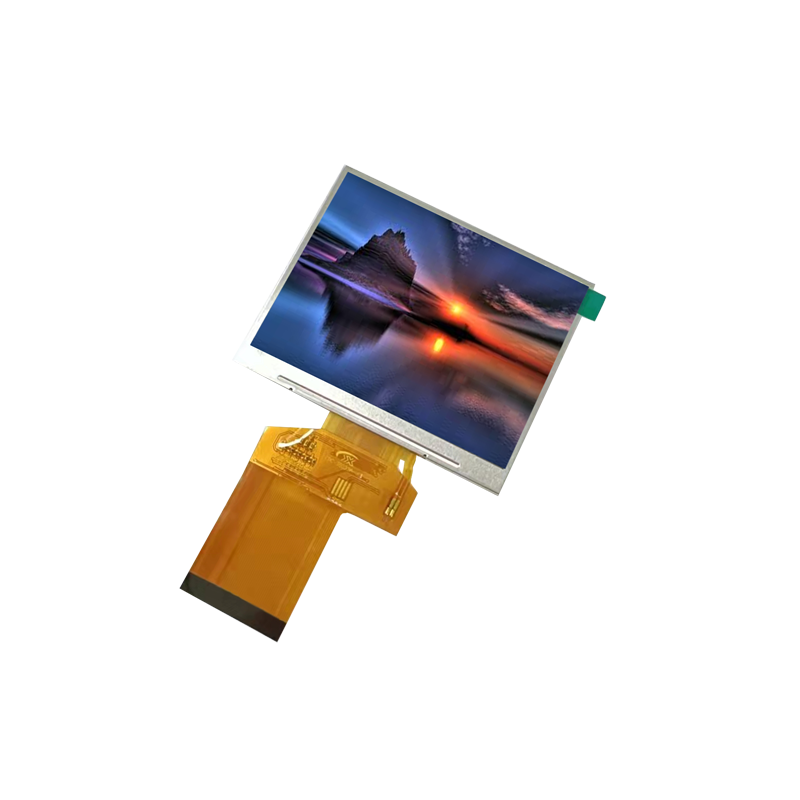

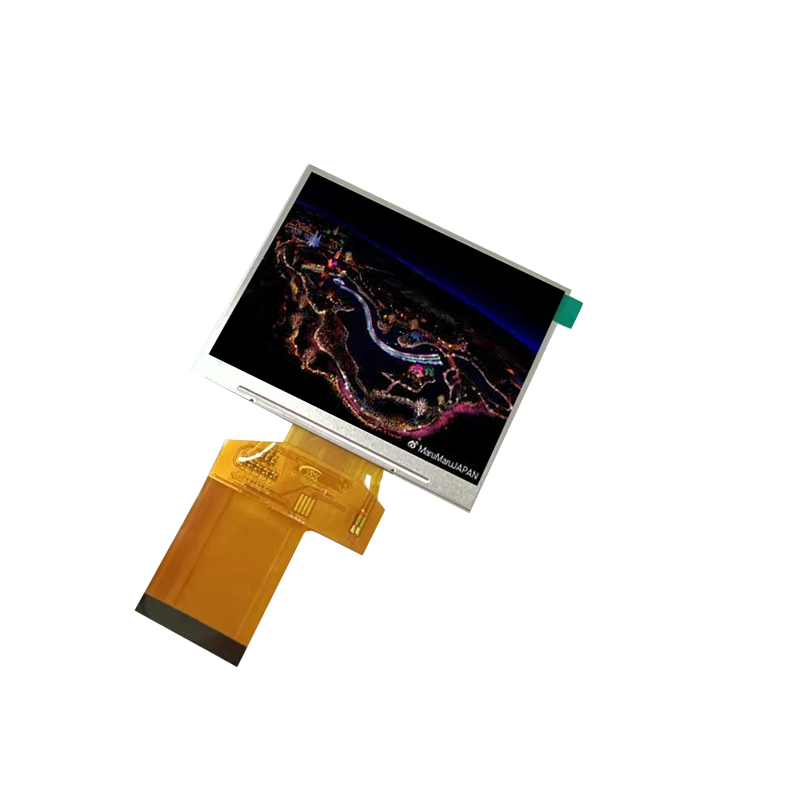

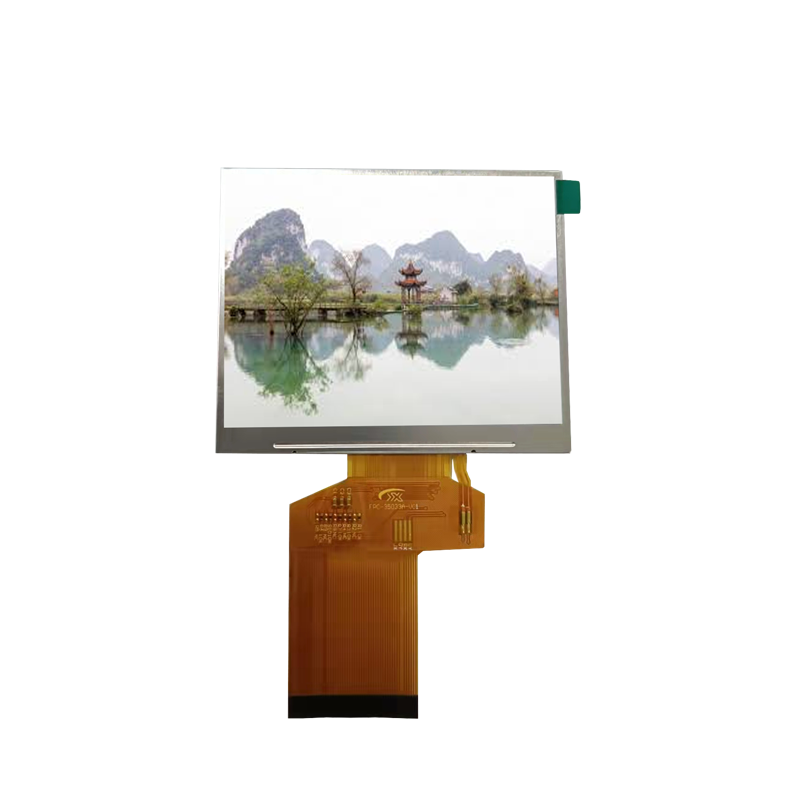

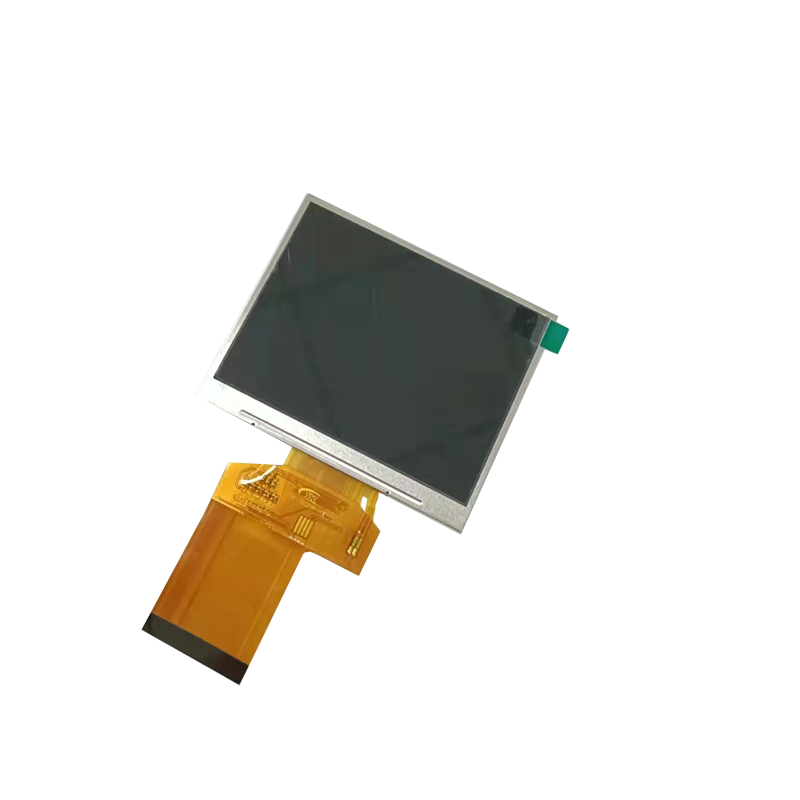

3.5寸液晶屏320*240RGB24位IPS内窥镜屏幕

.5寸液晶屏320*240RGB24位IPS内窥镜屏幕"

屏幕简介

YX35033系列屏幕,是一款3.5寸横屏。是我们宇锡科技专门设计在二氧化碳探测仪,工业内窥
镜,仪表仪器等运用的屏幕。带上下304铁框。可以配电阻TP出货。可以定制Fpc。

这款屏幕的优点是,结构防爆,分辨率比较低,便宜的主控可以驱动。

有相关需求的客户和方案联系,宇锡邹生:15818552076

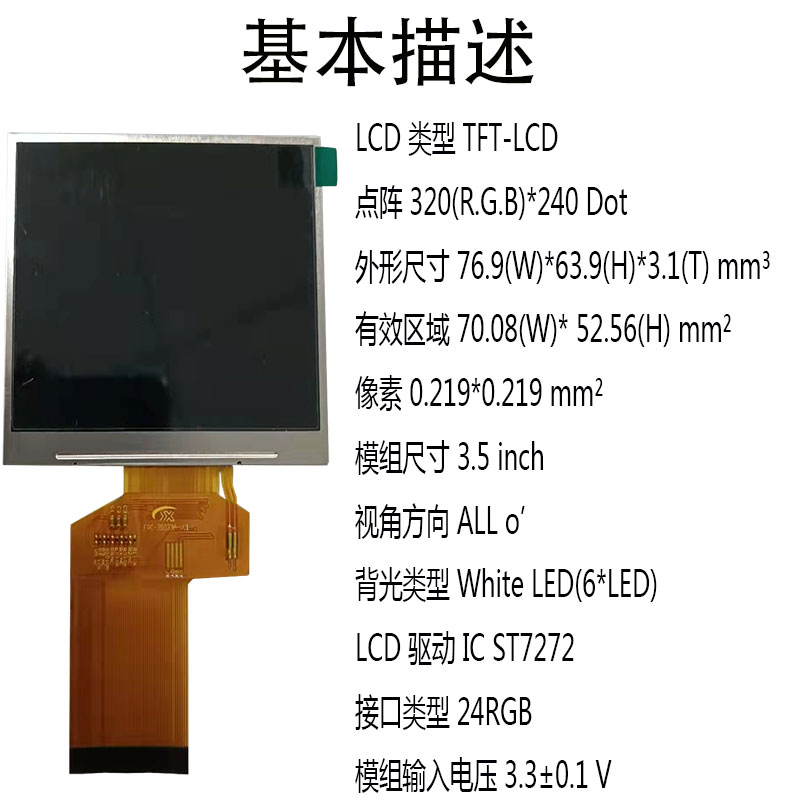

屏幕参数

LCD 类型 TFT-LCD
点阵 320(R.G.B)*240 Dot

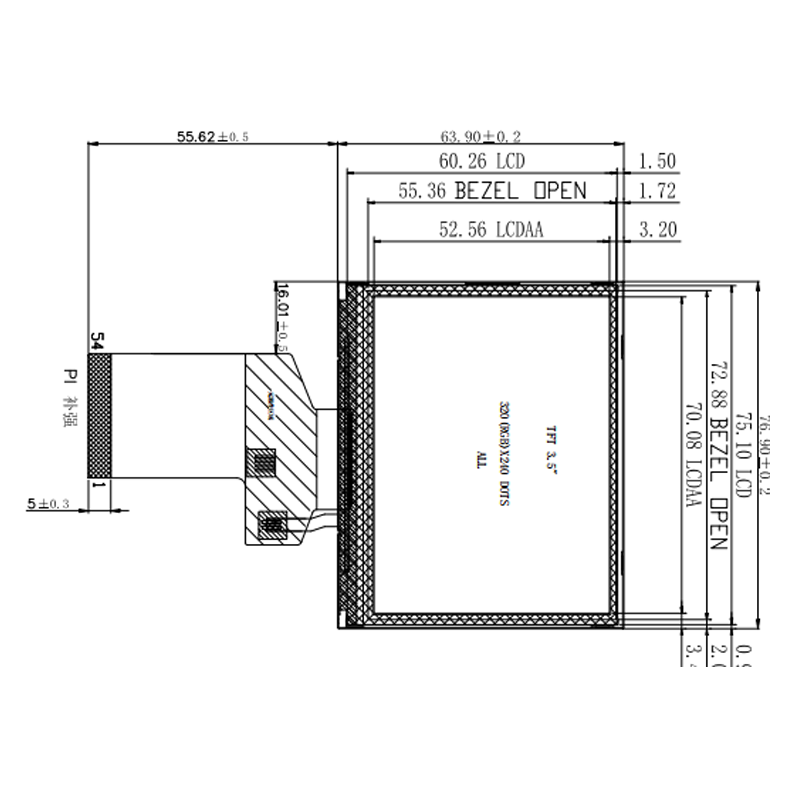

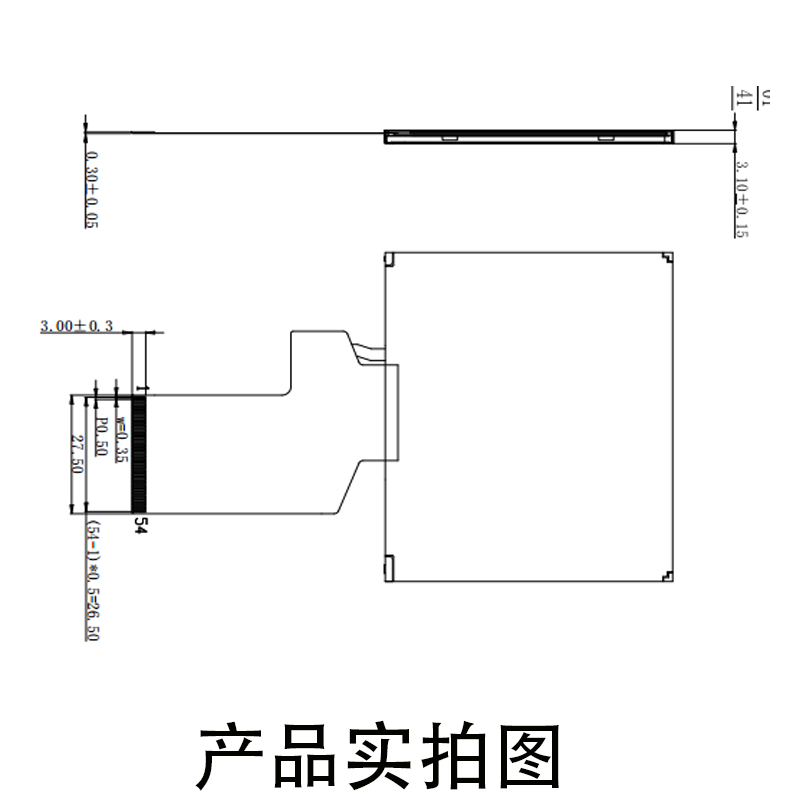

外形尺寸 76.9(W)*63.9(H)*3.1(T) mm³
有效区域 70.08(W)* 52.56(H) mm²
像素 0.219*0.219 mm²
模组尺寸 3.5 inch
视角方向 ALL o’
背光类型 White LED(6*LED)
LCD 驱动 IC ST7272
接口类型 24RGB
模组输入电压 3.3±0.1 V

接口定义

1 LED- Backlight LED Ground
2 LED- Backlight LED Ground
3 LED+ Backlight LED Power
4 LED+ Backlight LED Power
5 YU Touch Panel Pin
6 XL Touch Panel Pin
7 NC Not Use
8 /RESET Hardware Reset
9 SPENA SPI Interface Data Enable Signal
10 SPCLK SPI Interface Data Clock
11 SPDAT SPI Interface Data
12 B0 Blue Data Bit 0
13 B1 Blue Data Bit 1
14 B2 Blue Data Bit 2
15 B3 Blue Data Bit 3
16 B4 Blue Data Bit 4
17 B5 Blue Data Bit 5
18 B6 Blue Data Bit 6
19 B7 Blue Data Bit 7
20 G0 Green Data Bit0
21 G1 Green Data Bit1
22 G2 Green Data Bit2
23 G3 Green Data Bit3
24 G4 Green Data Bit4
25 G5 Green Data Bit5
26 G6 Green Data Bit6
27 G7 Green Data Bit7
28 R0 Red Data Bit0
29 R1 Red Data Bit1
30 R2 Red Data Bit2
31 R3 Red Data Bit3
32 R4 Red Data Bit4
33 R5 Red Data Bit5
34 R6 Red Data Bit6
35 R7 Red Data Bit7
