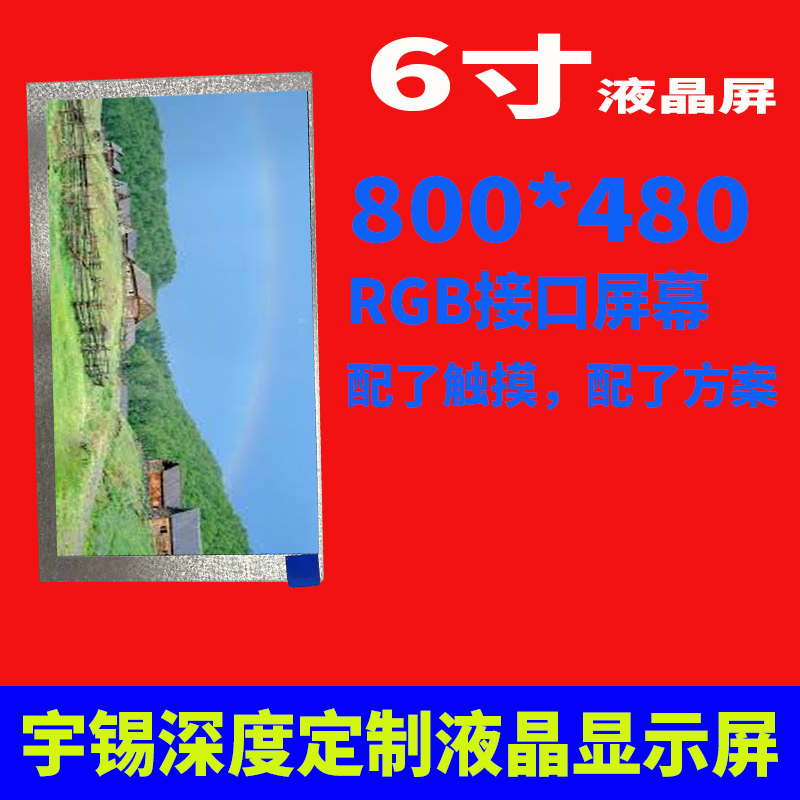

6寸液晶屏800*480TN60pinRGB接口工控设备屏幕

6寸液晶屏800*480TN60pinRGB接口工控设备屏幕

屏幕简介

真正意义的工控屏之宇锡(Yousee)YX062LA11系列最近火了!工控设备,医疗显示,仪表仪器,客户多

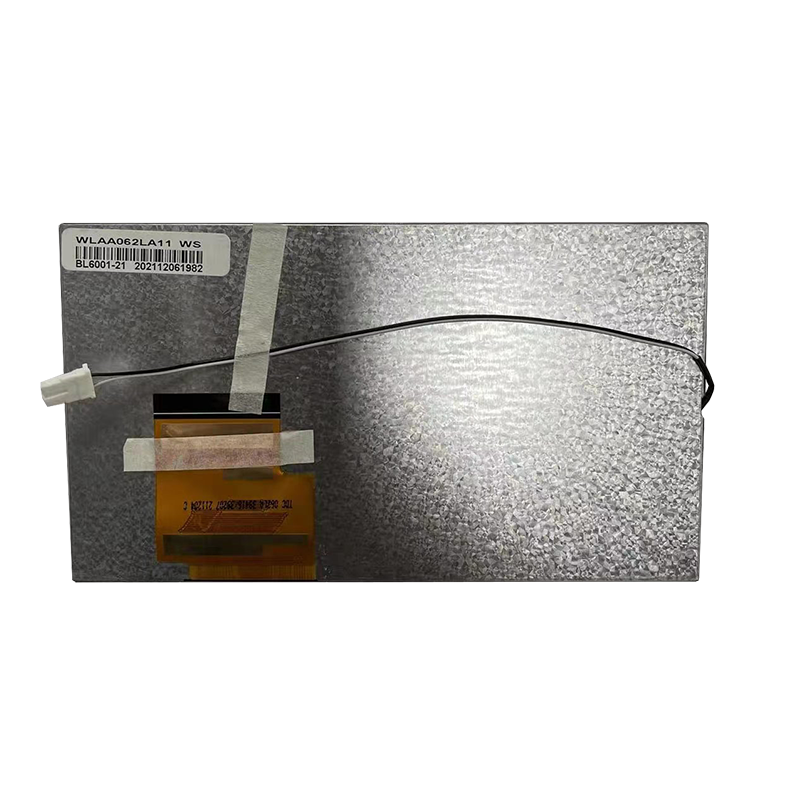

个客户陆续下单。基本外形。

6
当然单屏的供应是远远不够的,我们宇锡(Yousee)给客户配了触摸,配了方案,配了系统。因为客户
的具体产品没有上市,所以没法上传。每个客户的需求是不同的,可以联系我们定制。

我们软硬件的工程都有配套。开发费也是非常有性价比的。

有相关需求的客户可以联系我们定制。为天马行空的智能化产品插上屏的翅膀。
邹生:15818552076

屏幕参数

像素数 800RGBx480
像素间距(mm) 0.1719×0.1609
颜色 PixelArrangement Strip RGB
模块尺寸(mm) 155.4 x 88.2 x 5.0
显示面积(mm) 137.52 x 77.232
模块重量(g) 118g(typ.)
亮度(cd/m^2) 250(min.) / 300(typ.)
对比度 480 ( min.) / 600 ( typ.)
响应时间(ms) Ta=25℃, 25(typ.)/30(max.)
视角(H/V)–CR>10 130/120(min.) / 150/140(typ.),
色彩饱和度 70%
颜色坐标-白色 x=0.310, y=0.330
显示模式 TN
表面处理防眩光
亮度均匀度(L1LW) 70%( min.) (9 点)
最佳观看方向 6 点钟方向
电气接口 TTL(Cascade), 60pin
反转点反转
总模块功率(W)PLCD=0.321W(典型值)/ 0.396W(最大值);
PLED=1.674(典型值)/1.863(最大值)
总计:1.994(典型值)/2.259(最大值)
颜色数 16.2M

引脚定义

1 AGND Analog Ground
2 AVDD Analog Power
3 DVDD Digital Power
4 R0 Data Input(LSB)
5 R1 Data Input
6 R2 Data Input
7 R3 Data Input
8 R4 Data Input
9 R5 Data Input
10 R6 Data Input
11 R7 Data Input(MSB)
12 G0 Data Input(LSB)
13 G1 Data Input
14 G2 Data Input
15 G3 Data Input
16 G4 Data Input
17 G5 Data Input
18 G6 Data Input
19 G7 Data Input(MSB)
20 B0 Data Input(LSB)
21 B1 Data Input
22 B2 Data Input
23 B3 Data Input
24 B4 Data Input
25 B5 Data Input
26 B6 Data Input
27 B7 Data Input(MSB)
28 DCLK Clock input
29 DE Data Enable signal
30 HSD Horizontal sync input. Negative polarity
31 VSD Vertical sync input. Negative polarity
32 MODE DE/SYNC mode select. Normally pull high
H: DE mode. L: HSD/VSD mode
33 RSTB
Global reset pin. Active low to enter reset state.
Suggest to connecting with an RC reset circuit for stability. Normally pull high. (R=47KO’
C=1µ)
34 STBYB
Standby mode, normally pullhigh
STBYB=”1”, normaloperation
STBYB=”0”,timming control, source driver will turn off, all output are high-Z
35 SHLR Left or Right DisplayControl
36 DVDD Digital Power
37 UPDN Up / Down DisplayControl
38 GND Digital Ground
39 AGND Analog Ground
40 AVDD Analog Power
41 VCOM Common Voltage
42 DITH
Dithering setting
DITH=”H” 6bit resolution(connect R0、R1/G0、G1/B0、B1 data buses to GND.)
(default setting)
DITH=”L” 8bit resolution
43 NC Not connect
44 NC Not connect
45 Vr10 Gamma correction voltage reference
46 Vr9 Gamma correction voltage reference
47 Vr8 Gamma correction voltage reference
48 Vr7 Gamma correction voltage reference
