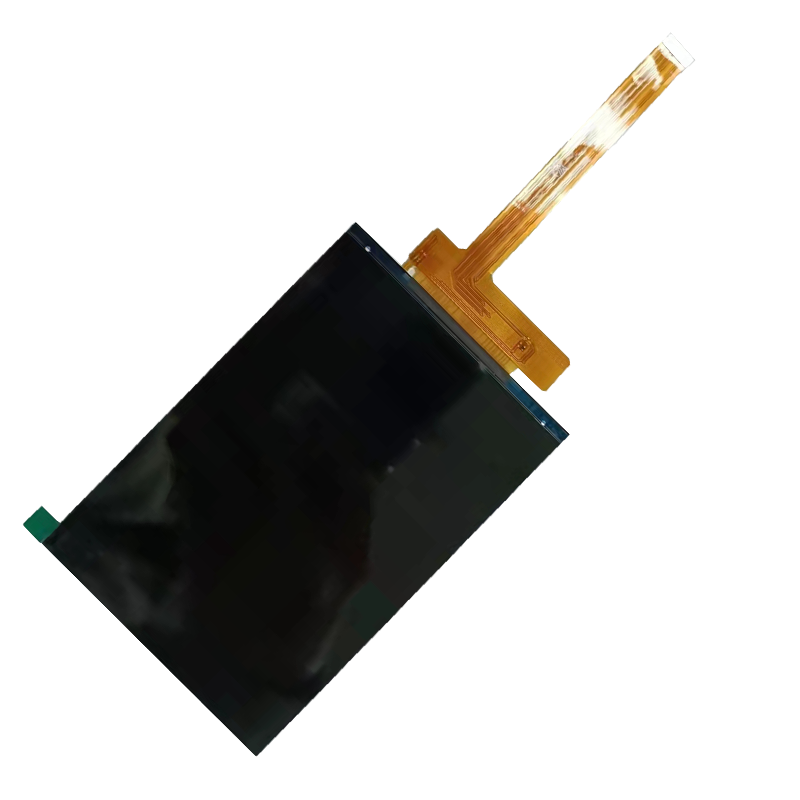

宇锡5.5寸480*960 Mipi/Ips接口系列屏幕

宇锡5.5寸480*960 Mipi/Ips接口系列屏幕

屏幕简介

有的客户主控,只能支持480*960分辨率。

我司推出YX55027系列。这个分辨率尺寸可以做5.0寸,可以做5.5寸。18:9的黄金比例便于单操作。可以配电容Tp全贴合。

这款屏幕总成可以做出很高的性价比。适合低端跑量的产品。主要用于低端手持机,智能家居,机器人,玩具,游戏机,等领域。

有相关案子需求的客户,联系宇锡邹生:15818552076

屏幕参数

LCD 类型 TFT-LCD
模组尺寸 5.45 inch
点阵 480(RGB) * 960 Dot
外形尺寸 64.32(W)* 130.09(H)*2.25(T) mm³
有效区域 61.92(W)* 123.84(H) mm²
像素 0.043*0.129 mm²
视角方向 All O’clock
背光类型 White LED
驱动 IC ST7701S
接口类型 MIPI interface

接口定义

1 LEDK LED Anode
2 LEDA LED Cathode
3 NC NC
4 NC NC
5 IOVCC Power Supply 1.8V Voltage
6 VCC Power Supply 2.8V
7 ID ID
8 TE TE PIN
9 RESET -This signal will reset the device and it must be applied to properly
initialize the chip.
10 GND System ground
11 CN DSI-CLK- clock signals
12 CP DSI-CLK+ clock signals
13 GND System ground
14 D1P DSI-D1+ data signals
15 D1N DSI-D1- data signals
16 GND System ground
17 D0P DSI-D0+ data signals
18 D0N DSI-D0- data signals
19 GND System ground
20 NC NC
21 NC NC
22 GND System ground
23 NC NC
24 NC NC
