2.8寸液晶屏 480*640 VGA 高清高亮 2L MIPI 接口

.8寸液晶屏

屏幕简介

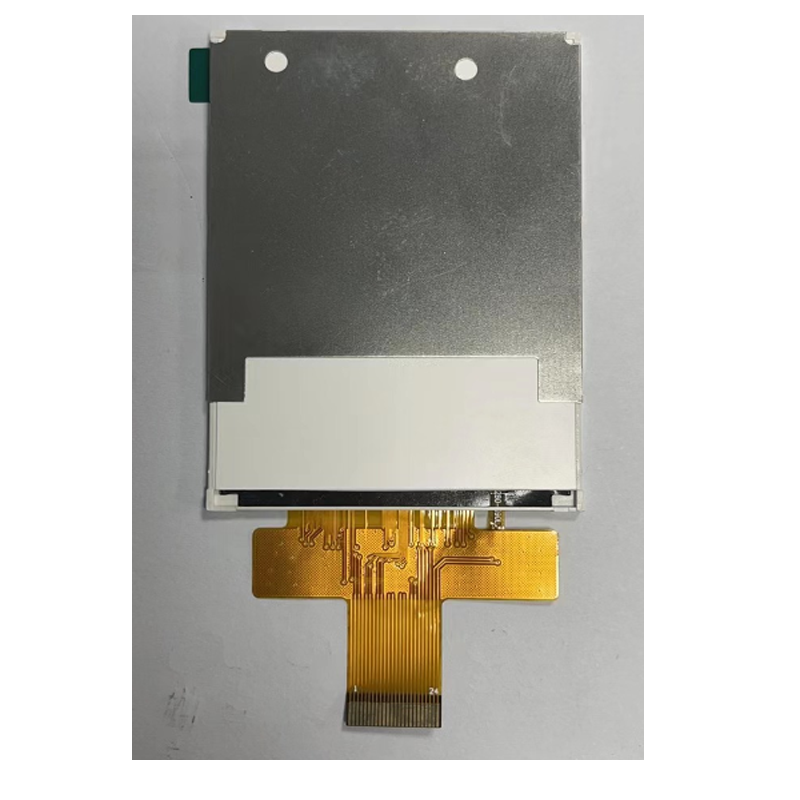

这是一款2.8寸TFT-LCD液晶屏,分辨痃是 480*640 VGA 高清高亮 2L 使用的接口MIPI,一共有24个引脚,是我司自主研发的屏幕,可以应用到很多的电子产品上面去,厂家直销,一手货源,显示屏可以定制,任意接口,尺寸都可以。

有相关项目的客户和方案可以联系,宇锡邹生15818552076

屏幕参数

模组尺寸 2.8 inch
点阵 480(RGB) * 640 Dot
外形尺寸 50(W)* 69.2(H)*2.34(T) mm³
有效区域 43.2(W)* 57.6 (H) mm²
像素 0.1926*0.1926 mm²
视角方向 All O’clock
背光类型 White LED
驱动 IC /
接口类型 MIPI interface

接口定义

1 GND System ground
2 D0N DSI-D0- data signals
3 D0P DSI-D0+ data signals
4 GND System ground
5 D1N DSI-D1- data signals
6 D1P DSI-D1+ data signals
7 GND System ground
8 CLKN DSI-CLK- clock signals
9 CLKP DSI-CLK+ clock signals
10 GND System ground
11 NC NC
12 NC NC
13 GND System ground
14 NC NC
15 NC NC
16 GND System ground
17 RESET Register select pin
18 FMARK Serves TE (Tearing Effect) pin on MPU interface.
19 IOVCC Power Supply 1.8V Voltage
20 VCC Power Supply 2.8V Voltage
21 VCC Power Supply 2.8V Voltage
22 ID ID
23 LED- LED Cathode
24 LED+ LED Anode
