21.5寸液晶屏尺寸 546.86(21.53’)分辨率1920*1080 横屏

21.5寸液晶屏尺寸

本规范适用于21.5寸液晶屏宽的彩色a-Si TFT-LCD模块T215HVN11.1。显示器支持全高清一1920(H)x 1080(V)屏幕格式和1670万色(8位RGB)数据输入),输入接口为双通道LVDS。

常规显示特征

以下各项是表中在25℃条件下的特性摘要:

项目 单位 规格

  • 屏幕对角线[mm]546.86(21.53’)
  • 有效面积[mm]476.64(H)x 268.11(V)
  • 像素H x V1920(x3)x 1080
  • 像素间距[总和]248.25(每三合一)x248.25
  • 像素排列R.G.B。垂直条纹
  • Dis口ay Mo浇铸VA模式,通常为黑色
  • 回应时间[毫秒]18毫秒仃y .. on / o价
  • 功耗[瓦]3.1(典型值)@全白图案,Fv = 60Hz
  • 重量[克]402(典型值)
  • 曰电接口双通道LVDS,8位RGB数据输入
  • 支持颜色16.7M彩色
  • 表面处理3H防眩光
  • 温度范围rc]0至+50 操作-20至+60 储存(运输)
  • 电池透光率[%]3.04仃YP-)·基于友达LED背光
  • 2.72(迷你
  • 电池厚度[mm]1.40

本人注意事项

1)由于前偏振片很容易损坏,请注意不要刮擦它。 2)立即擦去水滴。长时间与水接触可能会导致变色或斑点。 3)细胞表面脏污时,请用吸收性棉布或其他软布擦拭。 4)由于电池是玻璃制成的,如果掉落或撞击硬质表面可能会破裂或破裂。 5)由于此模块使用CMOS LSI,因此请注意防静电并确保人身安全 处理时。 6)请勿用手指,手或工具按压或轻拍面板表面。 7)请小心处理TFT电池。 FPC能够承受有限的压力。 8)电池包装托盘包装在洁净室中。请在教务室整理和开箱。 9)在插入或卸下信号接口连接器时,请确保不要旋转或倾斜TFT单元的接口连接器。 10)在进行机械设计时,请避免触摸COF位置。 11)当将模块作为备用存储模块时,需要采取以下预防措施: 将它们存放在黑暗的地方。请勿将模块暴露在阳光或荧光灯下。保持 正常湿度下,温度在51C至350C之间。

连接器引脚分配

PIN#符号说明备注

  • 1RxOO-负LVDS差分数据输入(奇数数据)
  • 2b(00+正LVDS差分数据输入(奇数数据)
  • 3RxO1-负LVDS差分数据输入(奇数数据)
  • 4RxO1+正LVDS差分数据输入(奇数数据)
  • 5b(02-Ne(lat份eLVDS)差分数据输入(奇数数据)
  • 6b(02+正LVDS差分数据输入(奇数数据)
  • 7GND地
  • 8RxOCLK-负LVDS差分扩展坞输入(奇数时钟)
  • 9RxOCLK+正LVDS差分。如改输入(奇数对接)}
  • 10RxO3-负LVDS差分数据输入(奇数数据)
  • 11b(03+正LVDS差分数据输入(奇数数据)
  • 12RxEO-负LVDS差分数据输入(偶数数据)
  • 13RxEO+正LVDS差分数据输入(偶数数据)
  • 14GND地
  • 15RxE1-负LVDS差分数据输入(偶数数据)
  • 16FbxE1+正LVDS差分数据输入(偶数数据)
  • 17 GND地
  • 18RxE2-负LVDS差分数据输入(偶数数据)
  • 19FbxE2+正LVDS差分数据输入(偶数数据)
  • 20FbcECLK-负LVDS差分扩展坞输入(偶数扩展坞)
  • 21RxECLK+正LVDS差分扩展坞输入(甚至cb改)
  • 22R(E3-Ne(latdraeLVDS)差分数据输入(偶数数据)
  • 23FbcE3+正LVDS差分数据输入(偶数数据)
  • 24 GND 地
  • 25NC无连接(用于在N上进行AUO测试。请勿连接)
  • 26NC无连接(仅用于AUO测试。请勿连接)

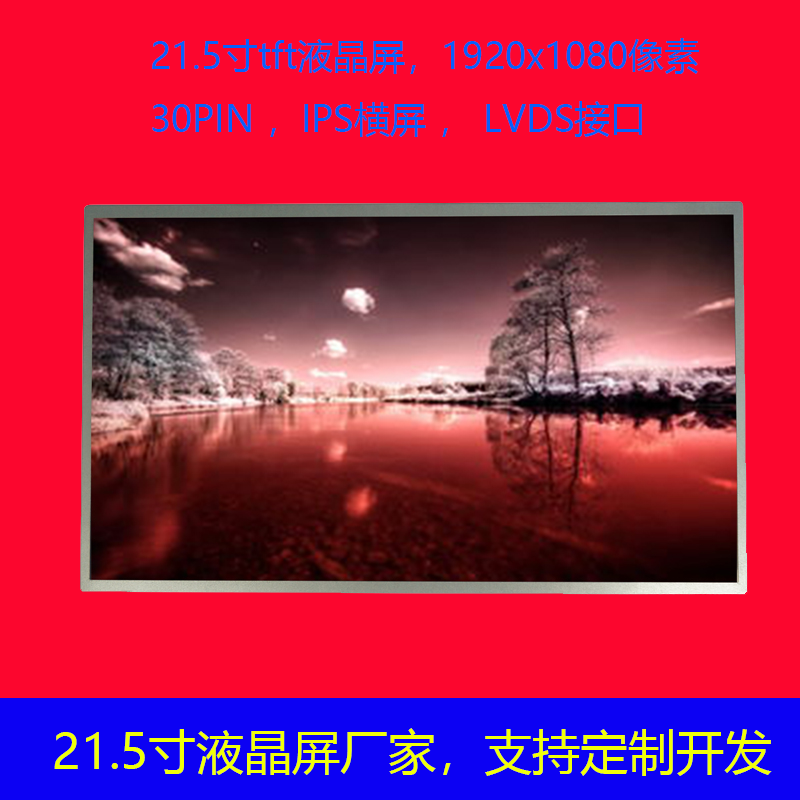

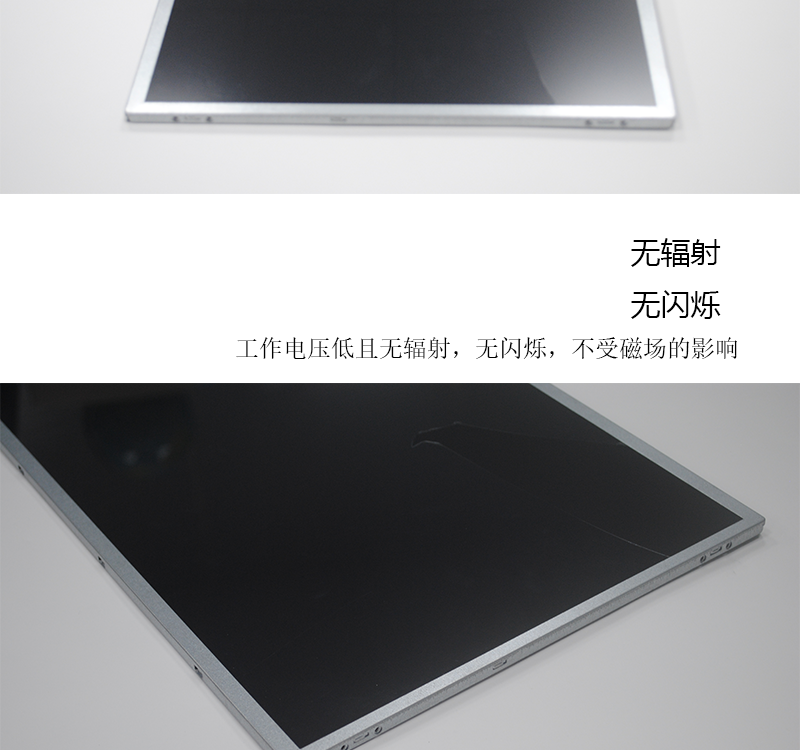

以下是21.5寸液晶屏的实拍摄图片

21.5寸液晶屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏 21.5寸液晶屏尺寸 546.86(21.53')分辨率1920*1080 横屏
