LCD显示屏

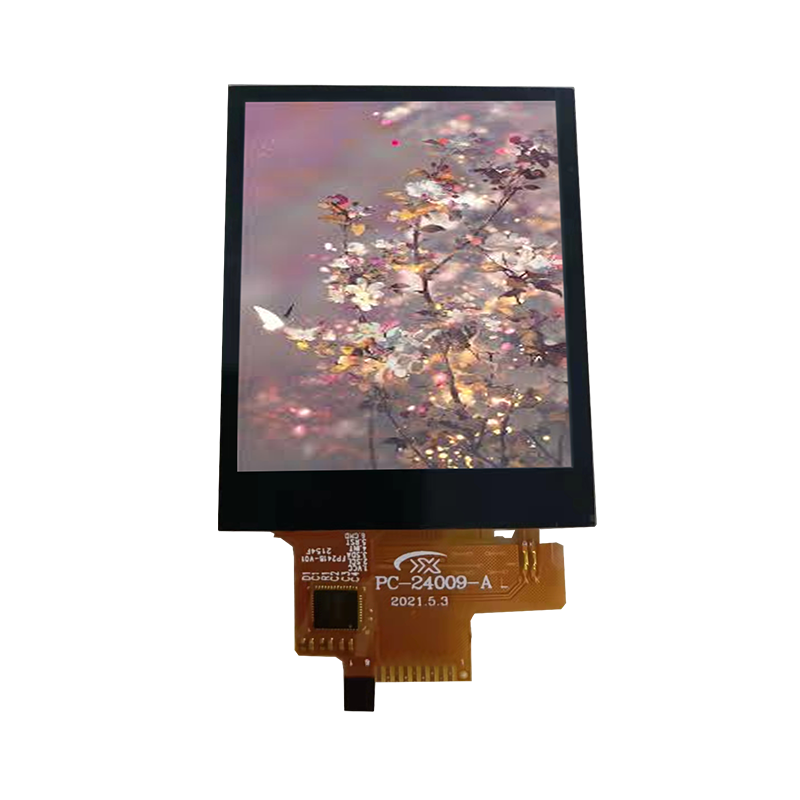

2.4寸 240*320 IPS SPI接口带GF TP单点手势

.4寸

屏幕简介

YX24009ACT是用在JBL音响上面的产品,这款产品的方案是英国的FT。

YX24009ACT接口是SPi的,视角是全视角的,总成亮度280Nit。HSD玻璃配7789V2-G4-A的IC。带GF单点+手势,框贴,
总成出货。这款产品我们是百分之百镜检ACF绑定爆破粒子+百分之百老化72小时出货。确保这款产品的品质刚刚的。

有需要2.4寸带电容式触摸的客户,可以联系我们定制。宇锡邹生15818552076

屏幕参数

LCD 类型 IPs TFT,LCD
点阵240(RGB) * 320Dot
外形尺寸42.72(w)* 60.26(H)* 3.55(T)mm3
有效区域 36.72 (w)* 48.96 (H)mm2
像素 0.153*0.153 mm2
模组尺寸 2.4inch
视角方向 All viewo’clock
背光类型 white LED(4*LED)
LCD 驱动 IC sT7789V
接口类型 sPI interface
模组输入电压 2.8V

接口定义

LCM interface description

1 GND systemground
2 Rs Dataorcommandselectpin. “H” :Date, “L”: Command.
3 Cs Chipselected(“Low” isenable)
4 sCL serialinterfaceClockinput
5 DATA serialdatainput/outputP1N
6 REsET Resetsignalpin(“Low” isenable)
7 VDD Powersupply(2.8)
8 Vss systemground
9 LEDA BacklightLEDAthode.
10 LEDK BacklightLEDCathode.

CTP interfacedescription

1 VDD Powersupply(2.8V)
2 sCL 11CserialinterfaceClockinput
3 sDA 11Cserialdata input/outputP1N
4 1NT Externalinterrupttothehost
5 RsT Resetsignalpin(“Low” isenable)
6 GND systemground
