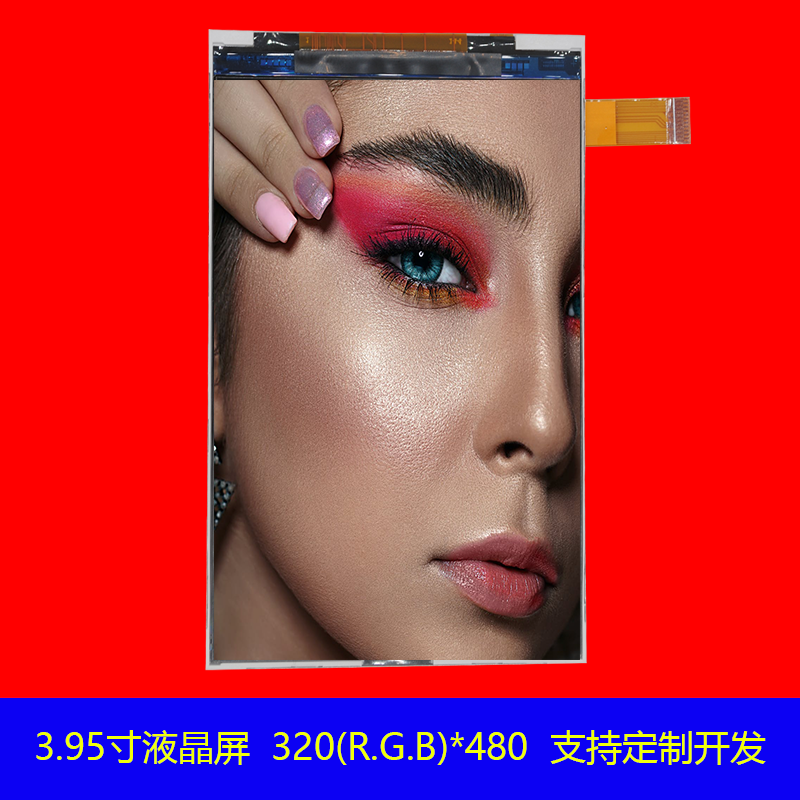

3.95寸液晶屏320(R.G.B)*480适用于工控家居电话机屏

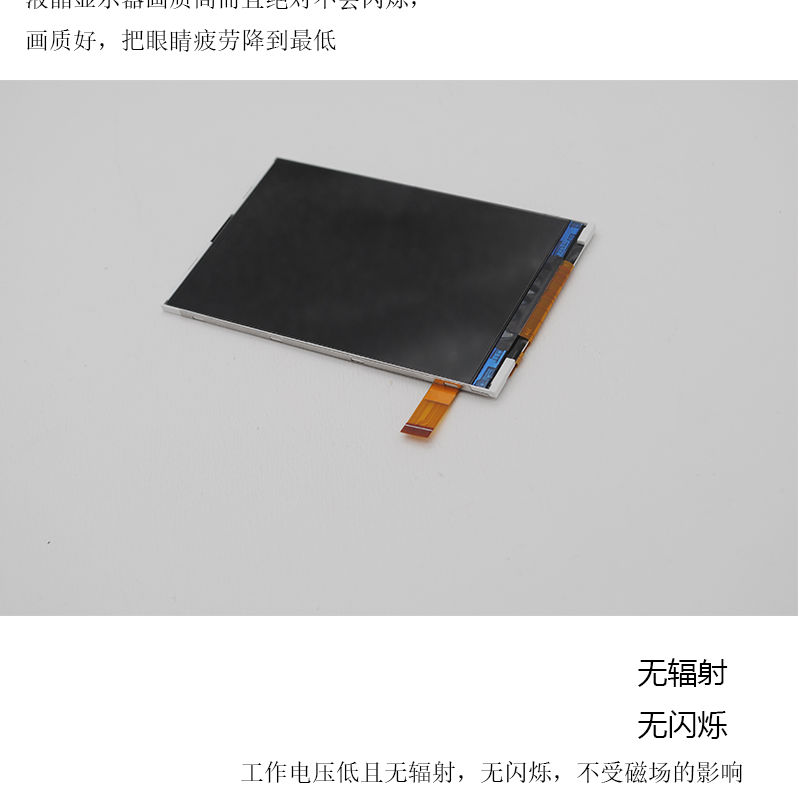

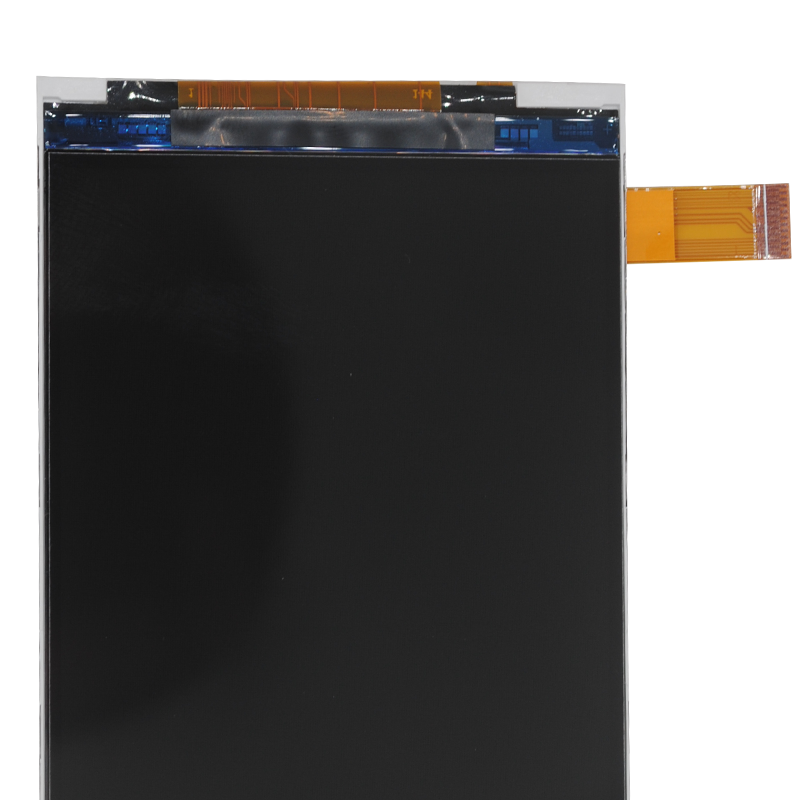

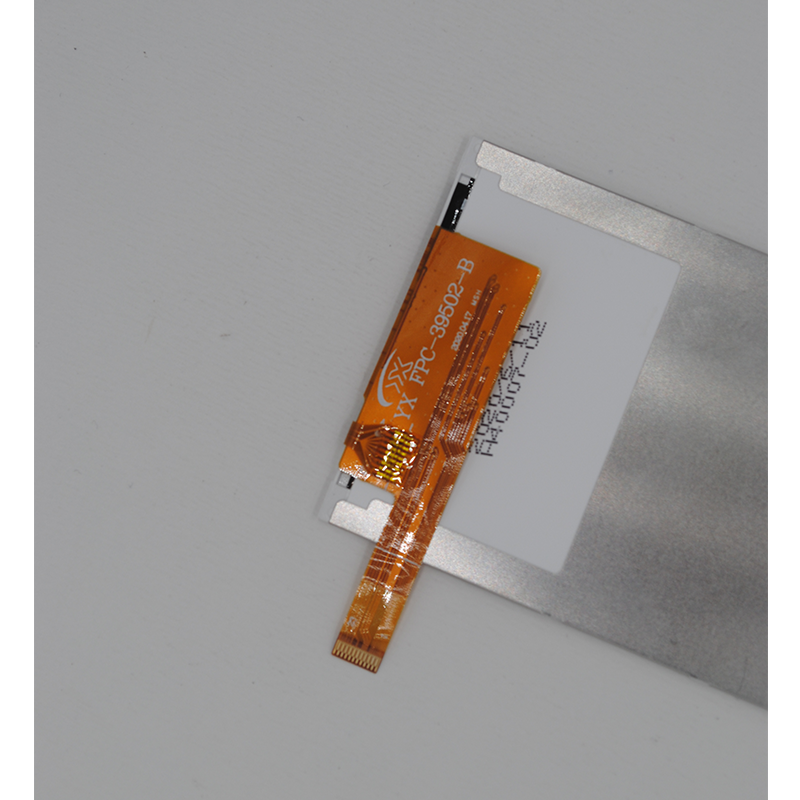

3.95寸液晶屏

3.95寸液晶屏性能方面是很稳定的,可以去用很久的时间,而且还有防水、防尘等等这方面的功能,绝缘点小,多种工艺选择,电阻值小,柔韧性好,安装方便,我们还有售后的服务,产品保修一年。

我们产品支持tft液晶屏定制开发,可以做成任何的尺寸,欢迎联系我们。

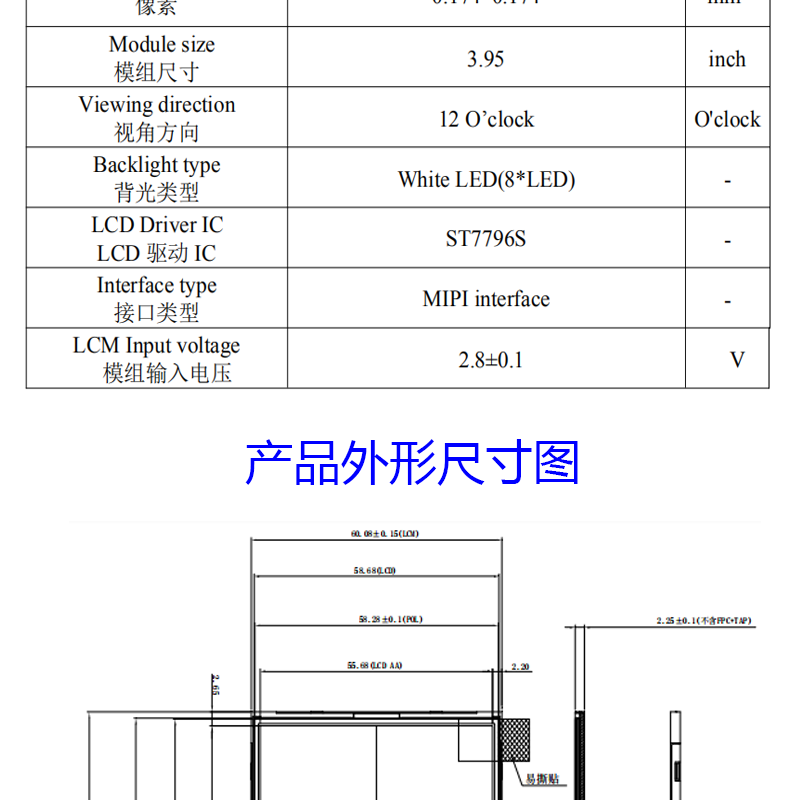

3.95寸液晶屏基本参数

LCD 类型 IPS TFT-LCD /TRANSMISSIVE

点阵 320(R.G.B)*480 Dot

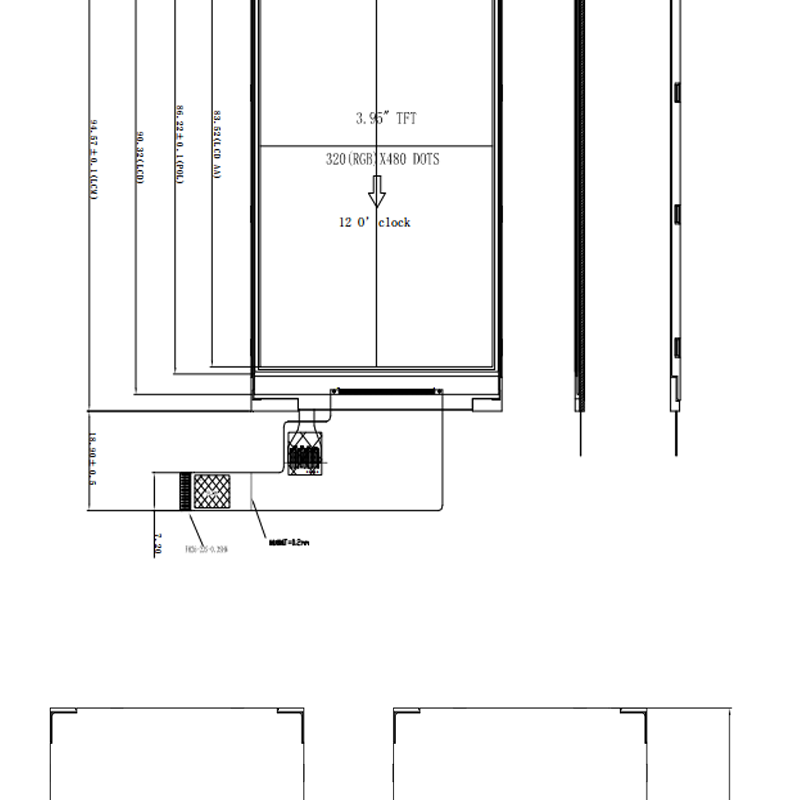

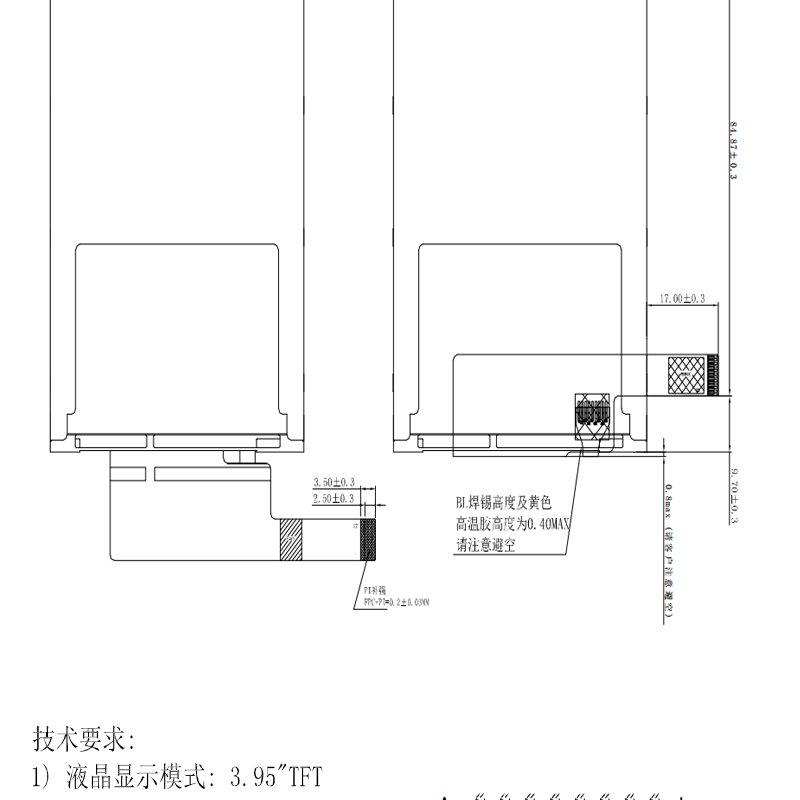

外形尺寸 60.08(W)94.57(H)*2.25(T) mm³

有效区域 55.68(W) 83.52(H) mm²

像素 0.174*0.174 mm²

模组尺寸 3.95 inch

视角方向 12 O’clock O’clock

背光类型 White LED(8LED)

LCD 驱动 IC ST7796S

接口类型 MIPI interface

模组输入电压 2.8±0.1 V



接口定义

  • 1 LCM_ID2(GND) System ground

  • 2 VCC(2.8V) Power supply(2.8)

  • 3 IOVCC(1.8V) I/O Power supply(1.8)

  • 4 LCM_ID1 LCD ID1-select

  • 5 RESET Reset Signal pin (“Low” is enable)

  • 6 GND System groundt

  • 7 LPTE Tearing effect output pin to synchronies

  • 8 NC NC

  • 9 GND System ground

  • 10 LED-A Backlight LED Athode.

  • 11 LED-K Backlight LED Cathode.

  • 12 NC NC

  • 13 NC NC

  • 14 GND System ground

  • 15 NC NC

  • 16 NC NC

  • 17 GND System ground

  • 18 DSI_CLKP MIPI-DSI clock lane positive-end input

  • 19 DSI_CLKN MIPI-DSI clock lane nositive-end input

  • 20 GND System ground

  • 21 DSI_DOP MIPI-DSI date lane0 positive-end input

  • 22 DSI_DON MIPI-DSI date lane0 nagative-end input

  • 23 GND System ground
