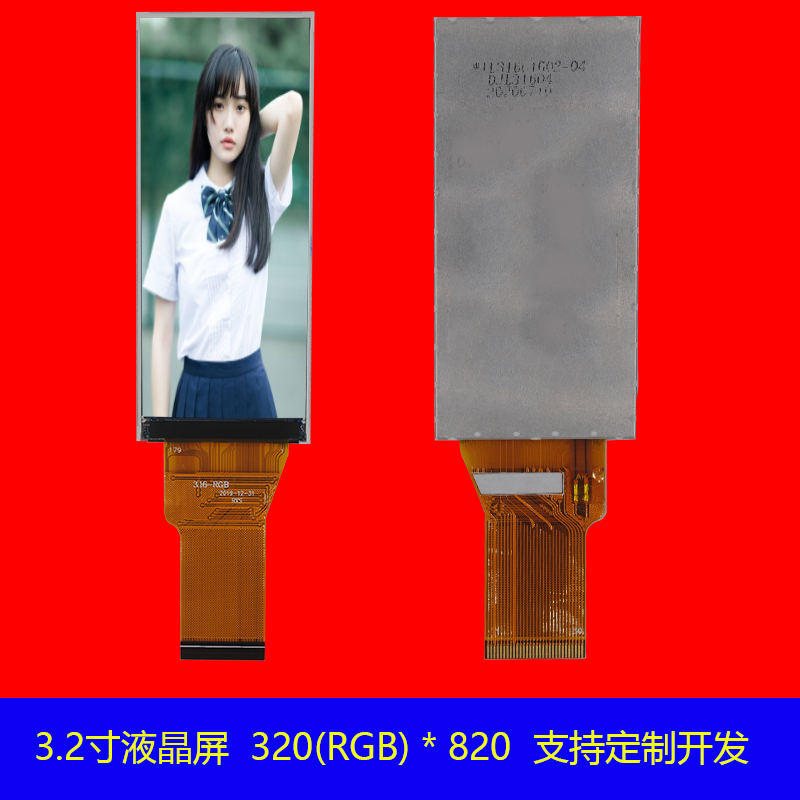

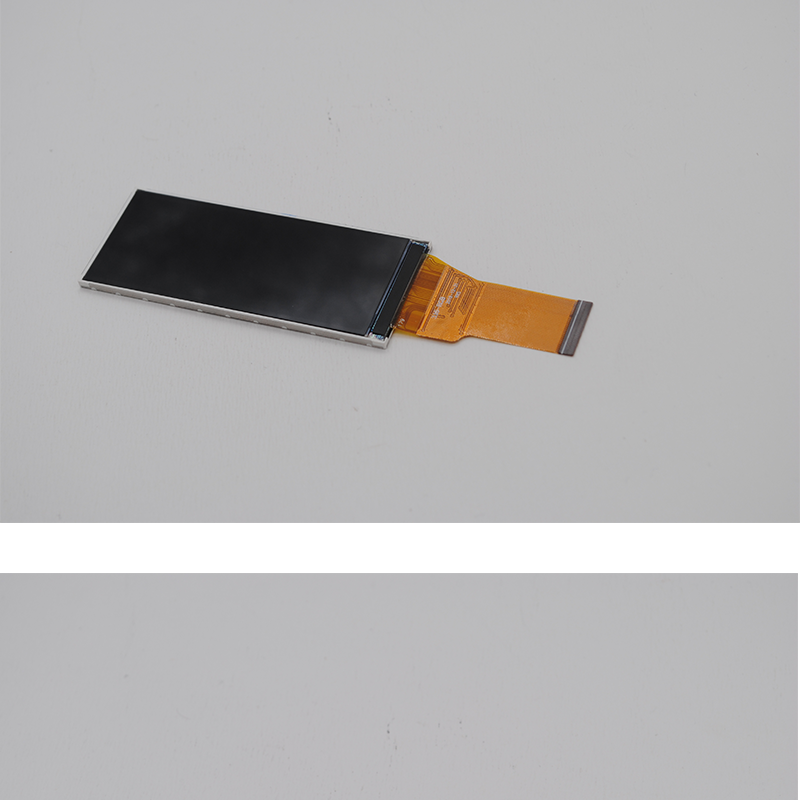

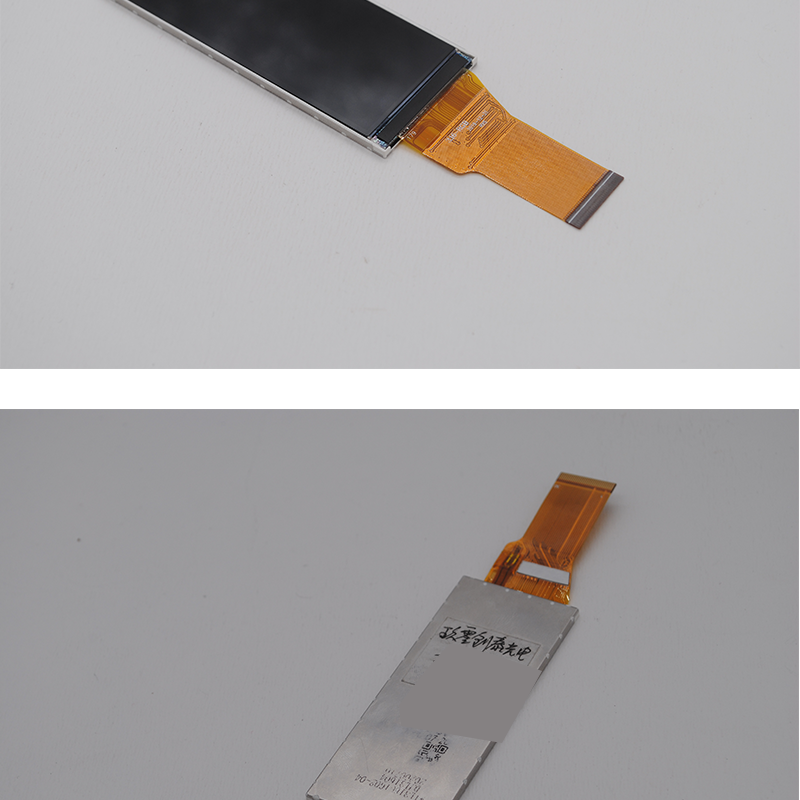

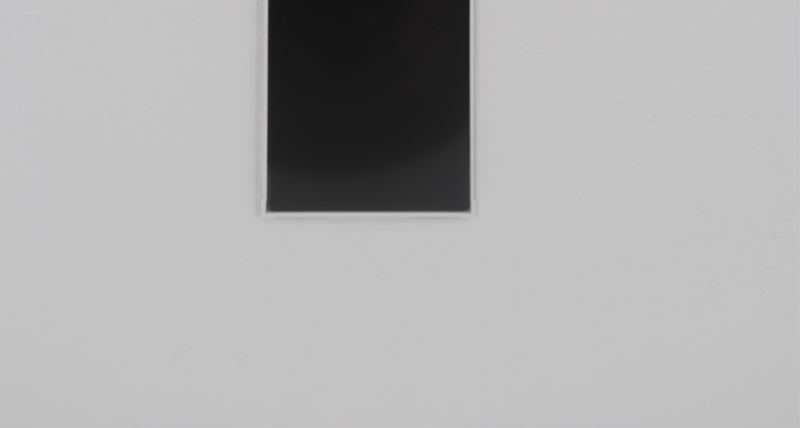

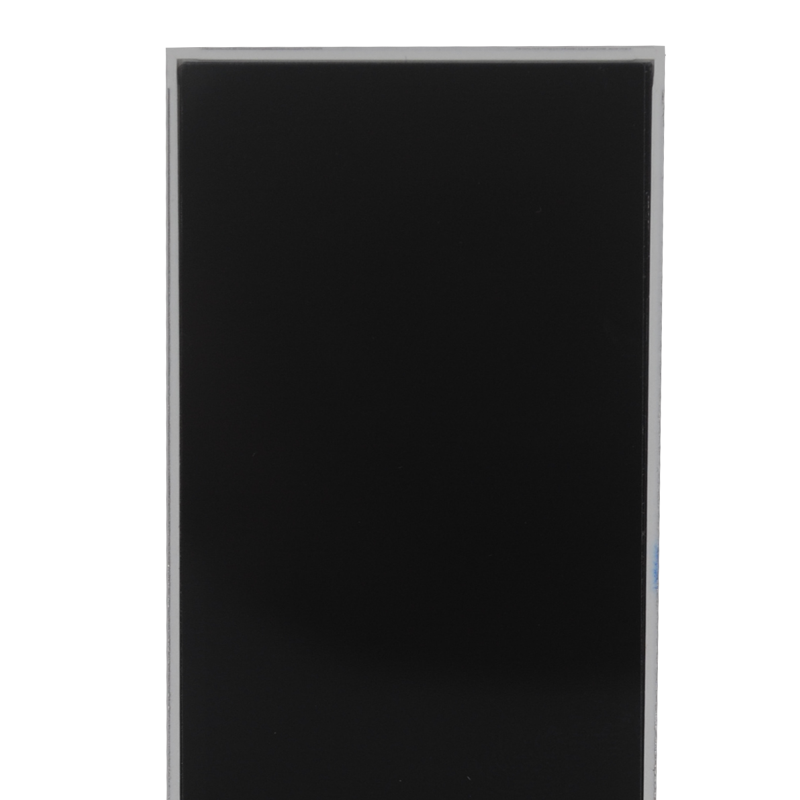

3.2寸手持终端液晶屏分辨率 320(RGB) * 820

手持终端液晶屏

3.2寸手持终端液晶屏是我公司生产的一款LCD显示屏,主要应用到手持终端设备上面去,目前我们这一款产品和很多的客户有合作的关系,产品日出货产能10K以上,如果你有这一方面的需求的可以联系我公司,我司也支持对这一款产品进行定制开发,你只需要把你的定制需求说出来,我司就可以给你进行评估报价。

我们的产品包括有2.0,2.6,2.8,3.5,4.3,5.5.7,8,10.4寸等等,可以在超低温的环境下工作,也适合应用到军用上面去。

在户外的手持设备也是同样的适用的,它有抗振能力和电磁防护能力的,比如我们使用的的手持北斗液晶屏。

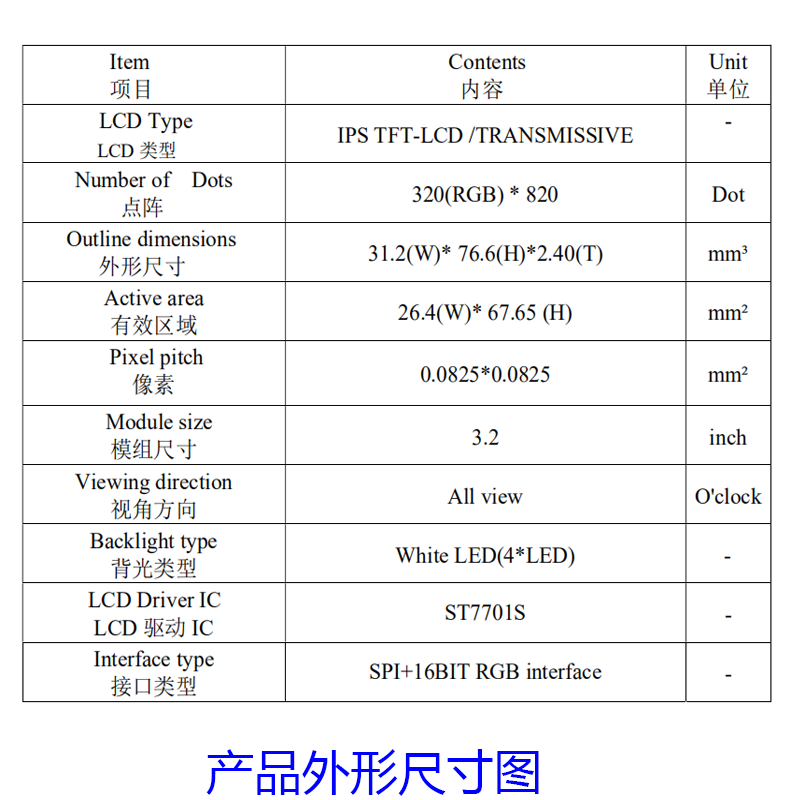

3.2寸手持终端液晶屏基本描述

LCD 类型 IPS TFT-LCD /TRANSMISSIVE –

点阵 320(RGB) * 820 Dot

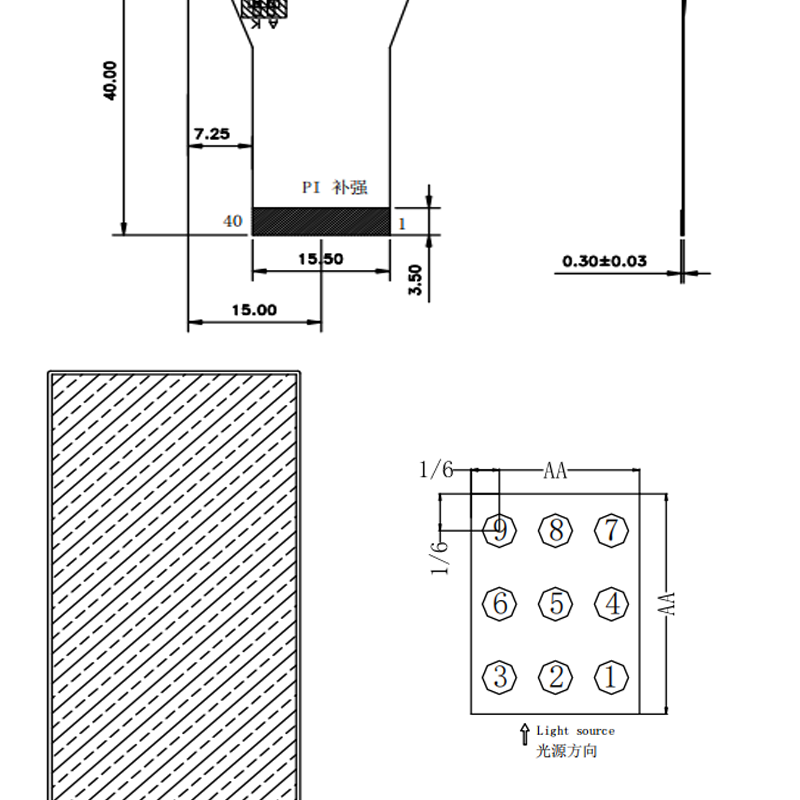

外形尺寸 31.2(W)* 76.6(H)*2.40(T) mm³

有效区域 26.4(W)* 67.65 (H) mm²

像素 0.0825*0.0825 mm²

模组尺寸 3.2 inch

视角方向 All view O’clock

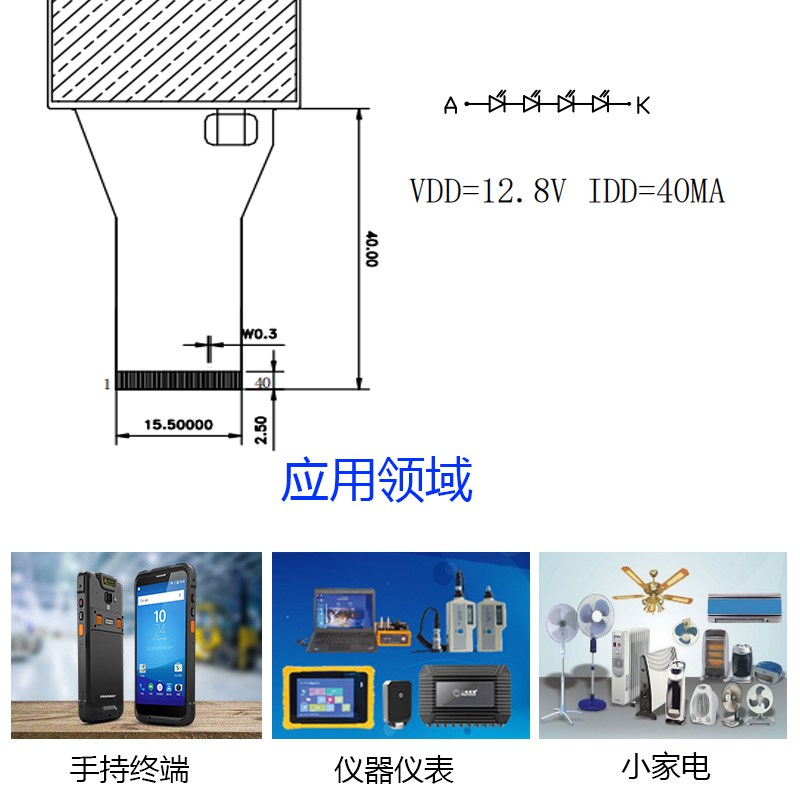

背光类型 White LED(4*LED) –

LCD 驱动 IC ST7701S –

接口类型 SPI+16BIT RGB interface –

模块接口描述

  • 1 LED A LED ANODE
  • 2 LED K LED CATHODE
  • 3 GND Ground
  • 4 RESET Reset Signal ,Active Low
  • 5 VSYNC RGB frame synchronizing signal
  • 6 HSYNC RGB line synchronizing signal
  • 7 PCLK RGB dot clock signal
  • 8 DE RGB data enable signal
  • 9 GND Ground
  • 10~14 R4~R0 RGB data signal
  • 15~20 G5~G0 RGB data signal
  • 21~25 R4~R0 RGB data signal
  • 26 IOVCC Power supply1.8~3.3V
  • 27 SDI SPI Data signal
  • 28 SCL SPI Clock signal
  • 29 CS SPI Chip select signal
  • 30 VCI Power supply

极限参数(IC)

逻辑电压 I/O IOVCC -0.3 +3.6 V 输入模拟电压 VCC -0.3 +3.6 V 操作温度 TOP -30 +80 ˚C 存储温度 TST -40 +85 ˚C 湿度 RH – 90%(60˚C) RH
