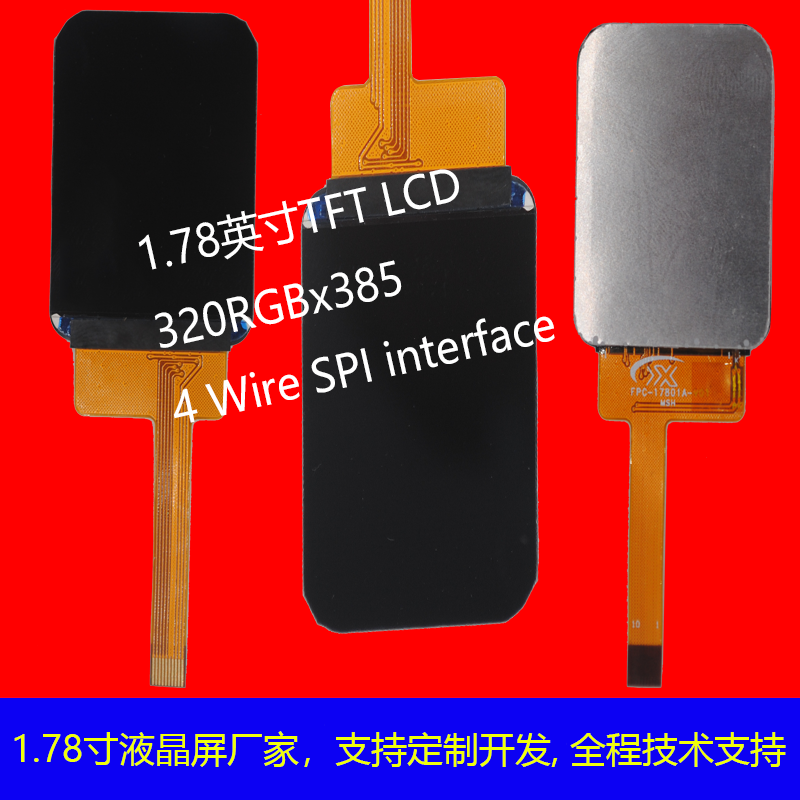

1.78寸液晶屏尺寸320RGBx385 适用于手持终端

发布时间:2020/09/09 LCD显示屏 标签:1.78寸液晶屏10.1寸液晶屏7寸液晶屏浏览次数:496

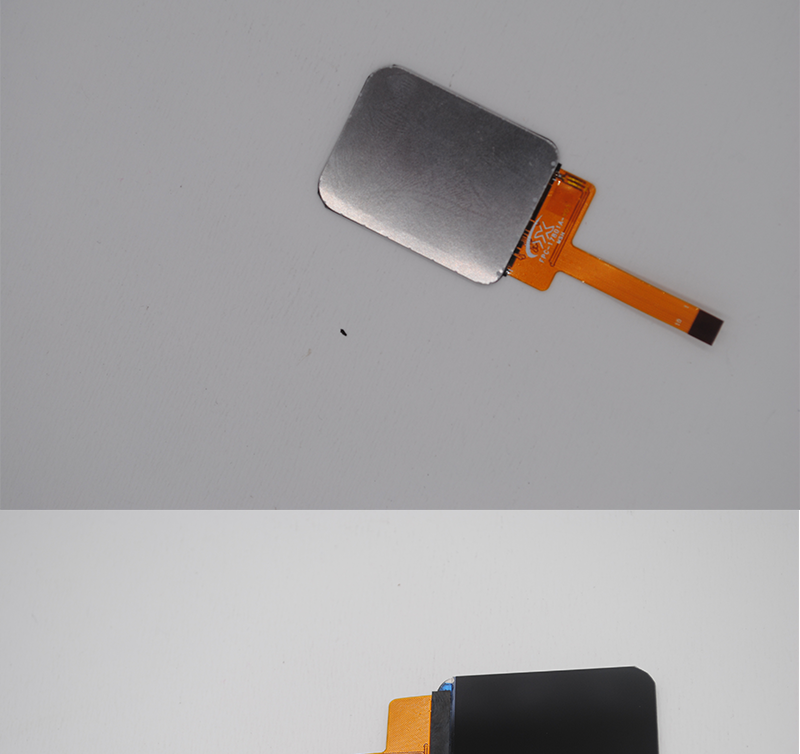

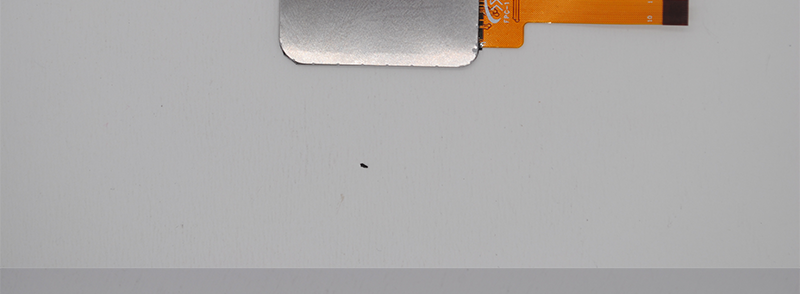

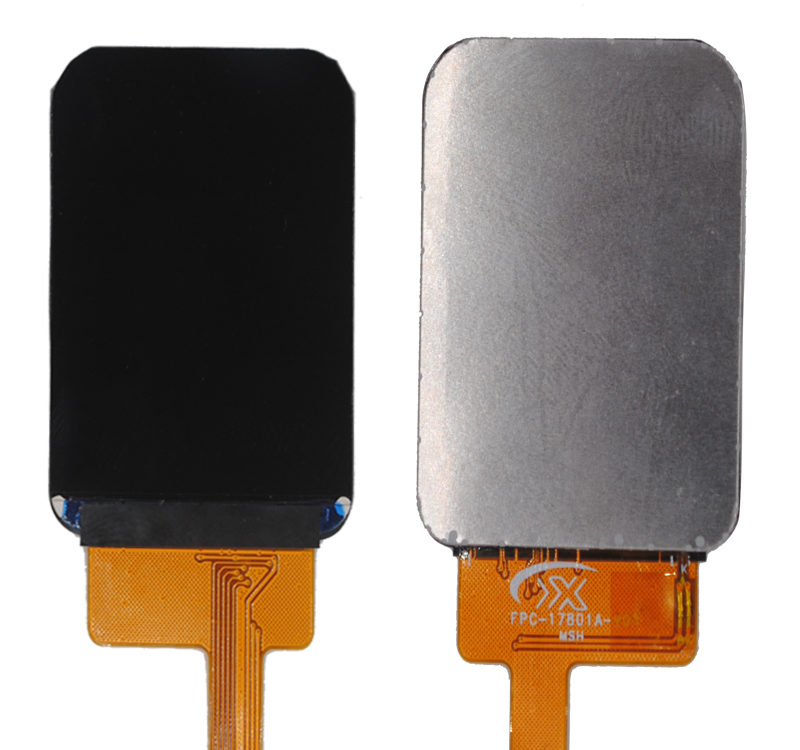

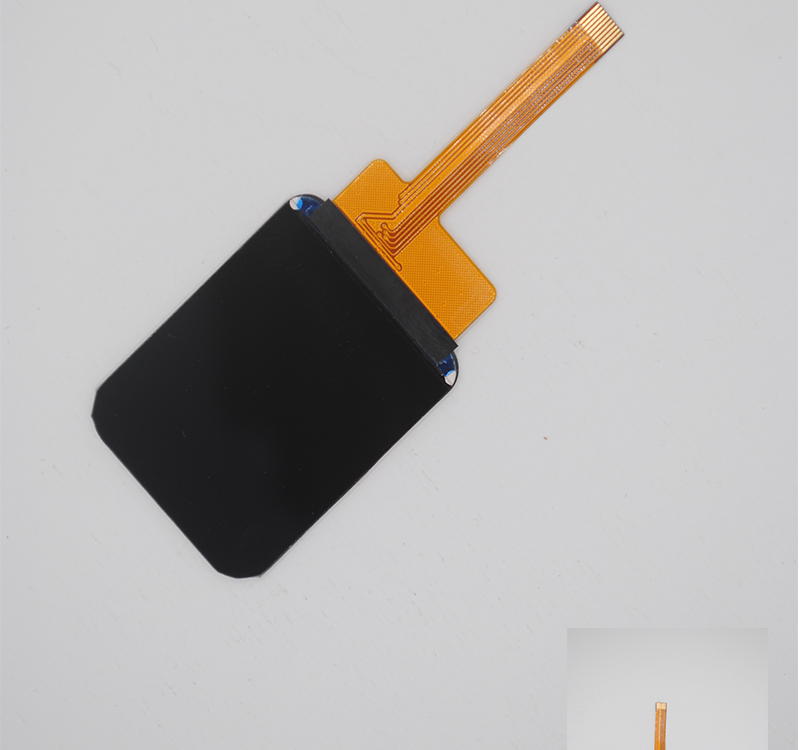

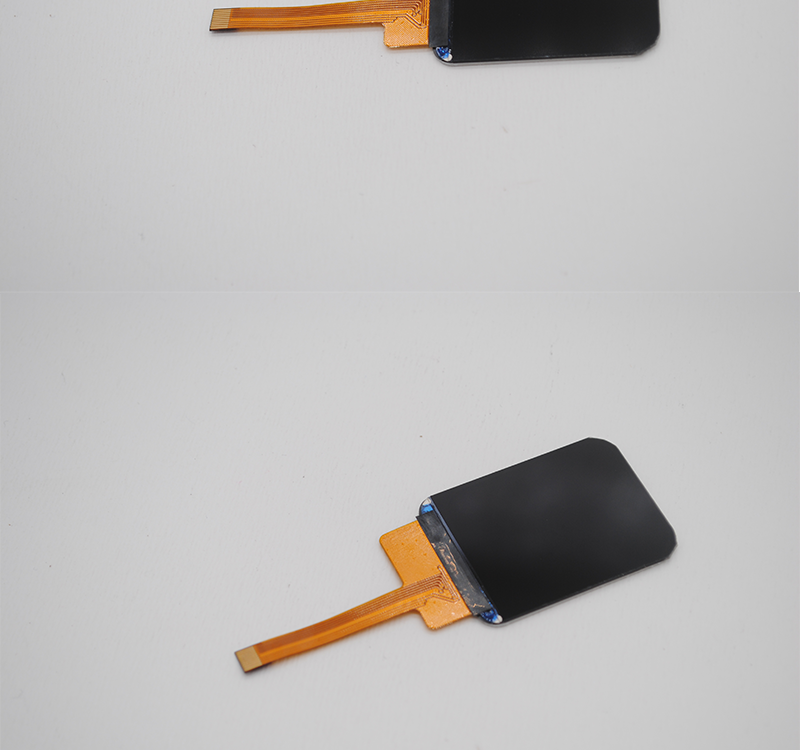

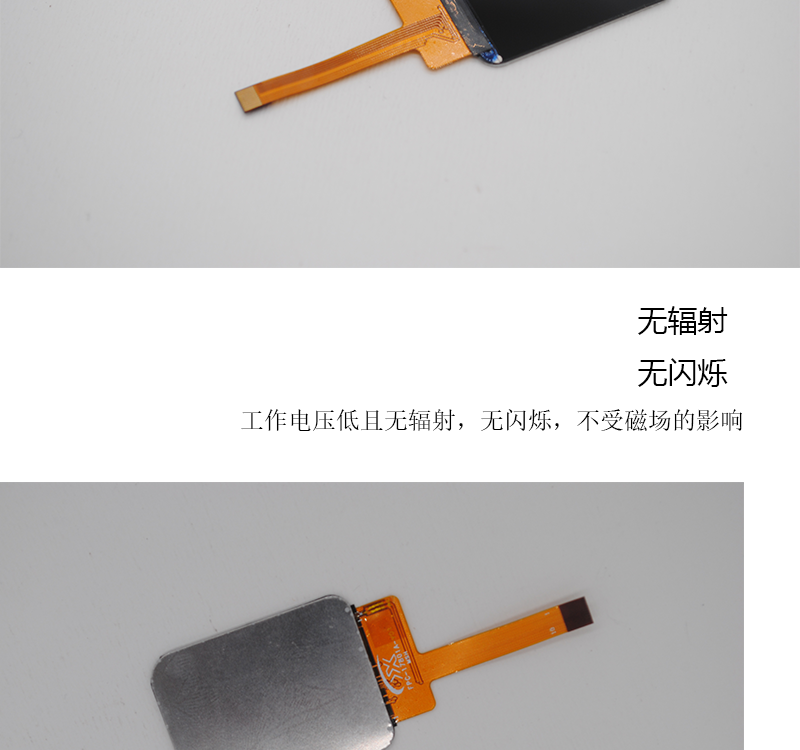

1.78寸液晶屏

1.78寸液晶屏尺寸是 30.95(W)* 40.3(H),适用于手持终端仪器仪表小家电,主要的销售地区是主要销售地区非洲,欧洲,南美,东南亚,北美,东北亚,中东,目前工厂大量现货,最大日产能在1万。

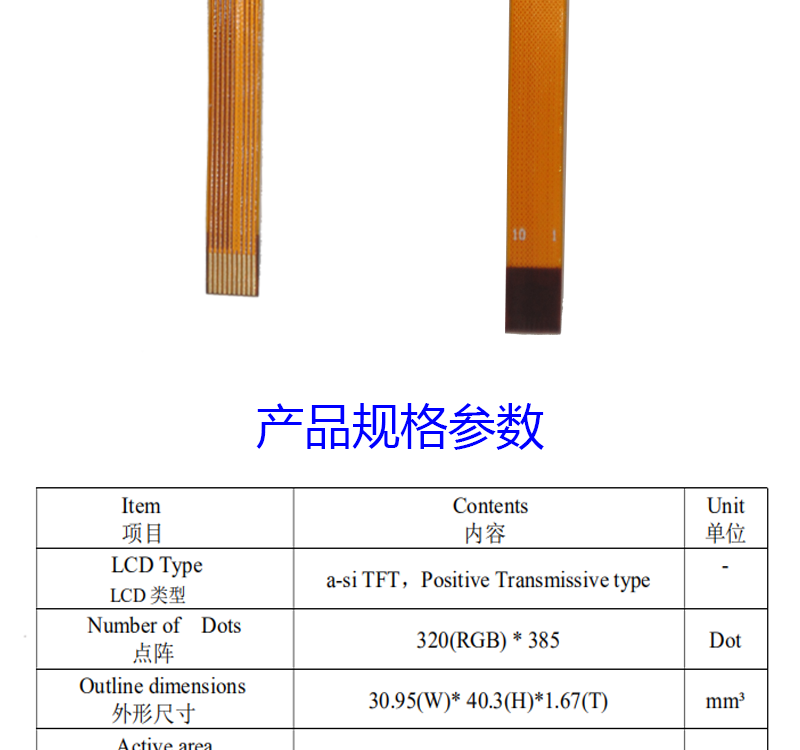

产品基本规格

  • LCD 类型 a-si TFT,Positive Transmissive type –
  • 点阵 320(RGB) * 385 Dot Outline dimensions

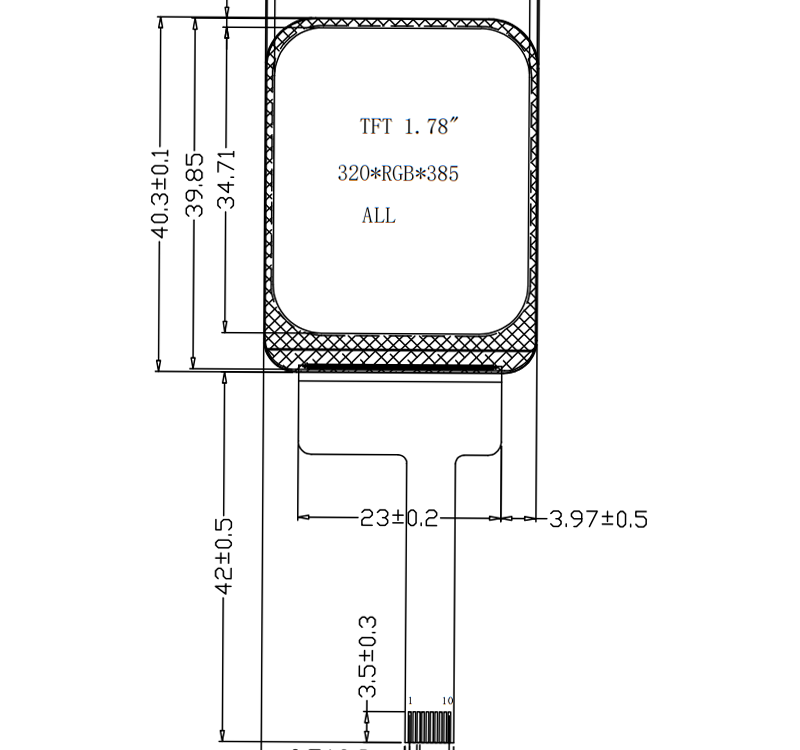

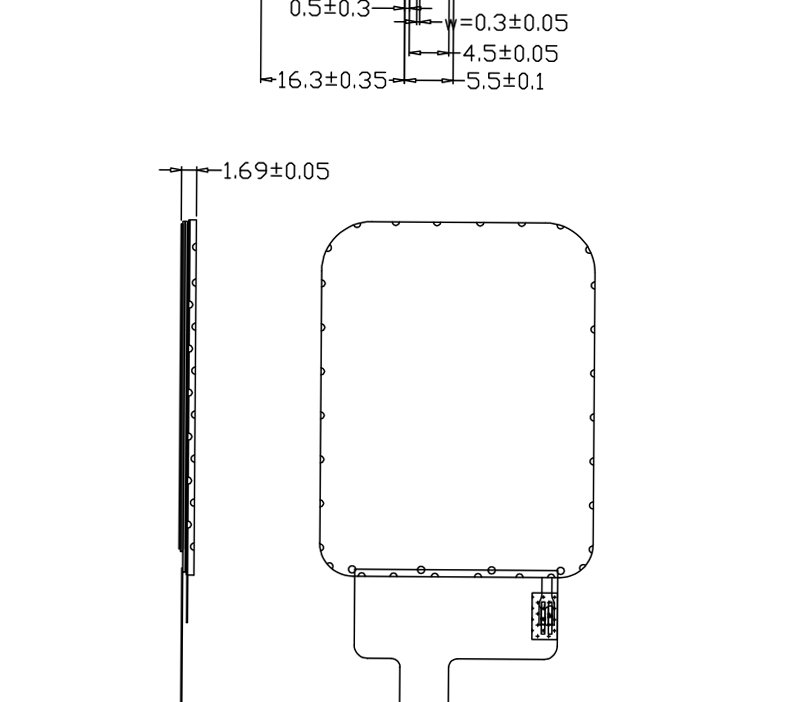

  • 外形尺寸 30.95(W)* 40.3(H)1.67(T) mm³
  • 有效区域 28.85 (W) 34.71 (H) mm²
  • 像素 0.09015 (H) x 0.09015 (V) mm²
  • 模组尺寸 1.78 inch
  • 视角方向 ALL O’clock O’clock

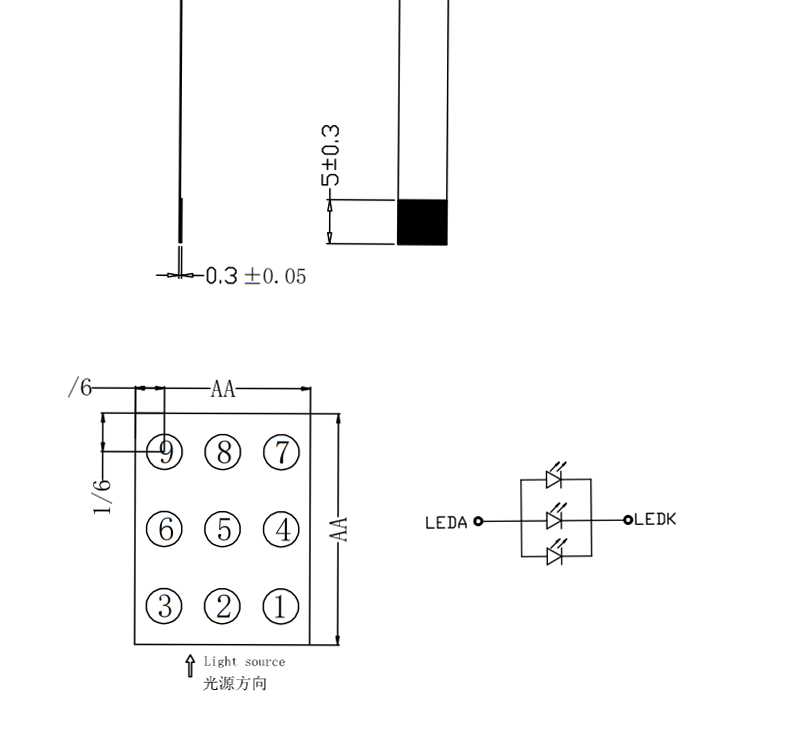

  • 背光类型 White LED(3*LED) – LCD
  • 驱动 IC ST7796U –
  • 接口类型 4 Wire SPI interface –
  • 模组输入电压 2.8±0.1 V

1.批量产品成品亮度公差为±10% ,测试条件IF=20mA/LED,V=3.0V~3.3V/LED.

2.批量产品成品色坐标公差为±0.03.

3.批量产品均匀性80%以上.

设计注意事项

1.图中FRAME VA为推荐TP视窗位置设、大小,建议TP视窗位置、大小不

2.整机机壳带泡棉产品,建议客户要超过FRAME VA。机壳泡棉进入LCD单边0.5MM MIN,

3.整机机壳不带泡棉产品,建议客防止漏光。

4.客户需保证触摸屏下表面到玻璃 0.6MM MAX。 丝印黑油开窗比LCD A.A区单边大 户整机TP的丝印黑油开窗或者LENS

技术要求

  • 1) 液晶显示模式: 1.78″TFT 技transmissive
  • 2)视角:TN(12点钟)
  • 2) 显示颜色:262K COLORS
  • 3) 点阵:320 X 385
  • 4)驱动芯片型号:ST7796HV
  • 5)工作温度:-20°—–70°
  • 储存温度:-30°—–80°
  • 6)未注尺寸公差:±0.2mm
  • 7)材料及工艺符合 ROHS

1.78寸液晶屏引脚分配

  1. RESET
  2. SCL
  3. CS
  4. RS
  5. SDI
  6. VSS
  7. VSS
  8. VDD
  9. LEDA
  10. LEDK

1.78寸液晶屏 1.78寸液晶屏
