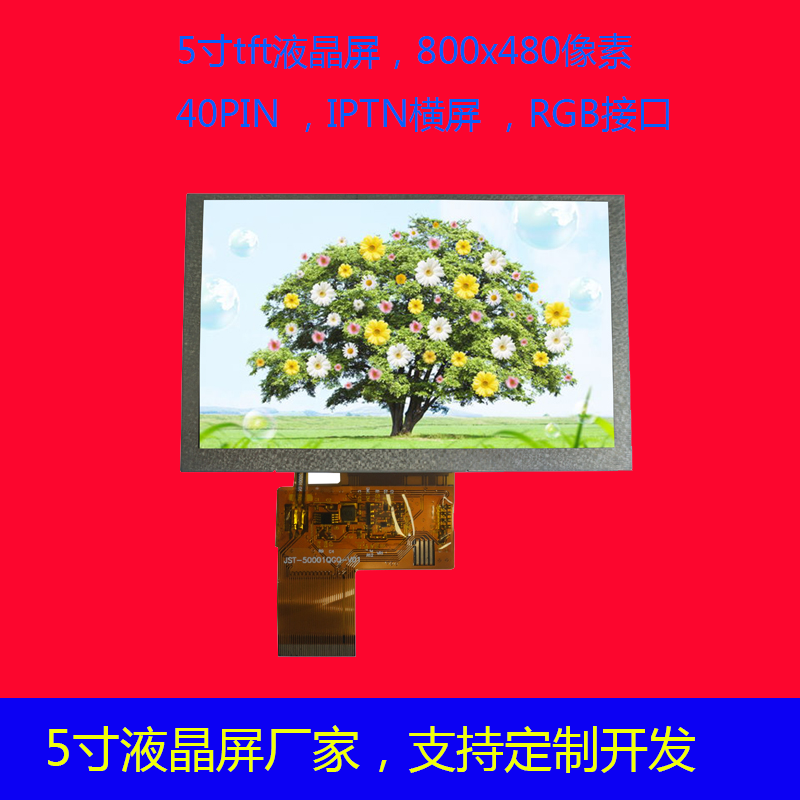

工业5寸液晶屏 800×480 40pin IPTN横屏RGB接口

工业5寸液晶屏

我公司是专业去做各种不同尺寸的工业5寸液晶屏,我们的液晶屏可以应该到电子、游戏机,智能家居、车载、手持机器等等不同的行业,通过了ISO,ROHS认证,质量非常的好,像素是800×480,有40pin个引脚,是属于横屏RGB接口,另外我们公司还支持工业5寸液晶屏的定制开发服务,只要你去把你的开发需求说出来,接下来交给我们就行,具体的交期的时间去看开发的难度而且定,我们已经服务了1000个供应该商,有需要的欢迎联系我们。

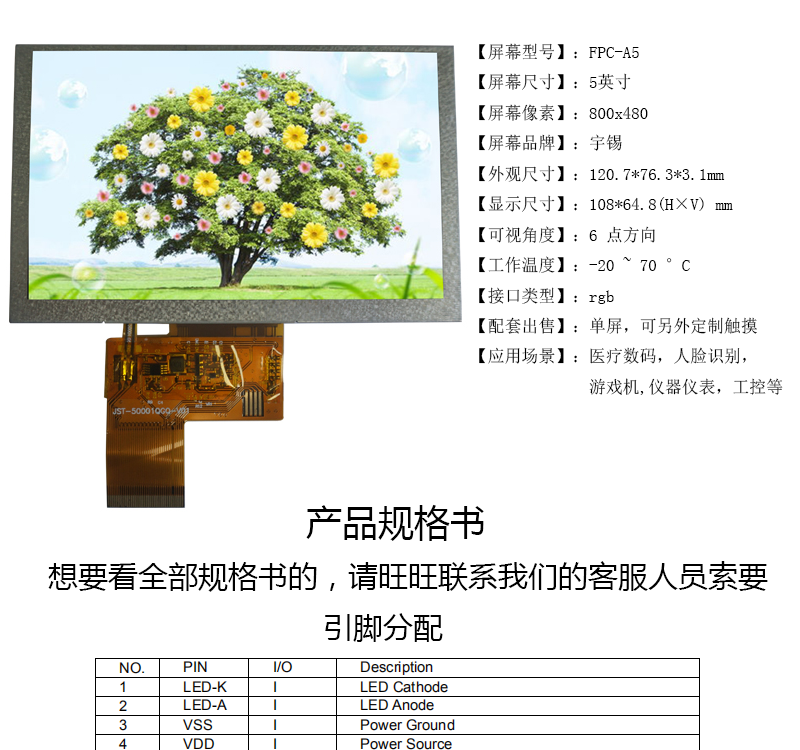

工业5寸液晶屏产品参数

显示规格

  • LCD类型5.0英寸
  • 分辨率(H * V)800(RGB)×480
  • 技术类型a-Si TFT
  • 像素配置R.G.B. 垂直条纹
  • 显示模式透射型/通常为白色
  • 观看方向6点
  • 灰度反转方向12点

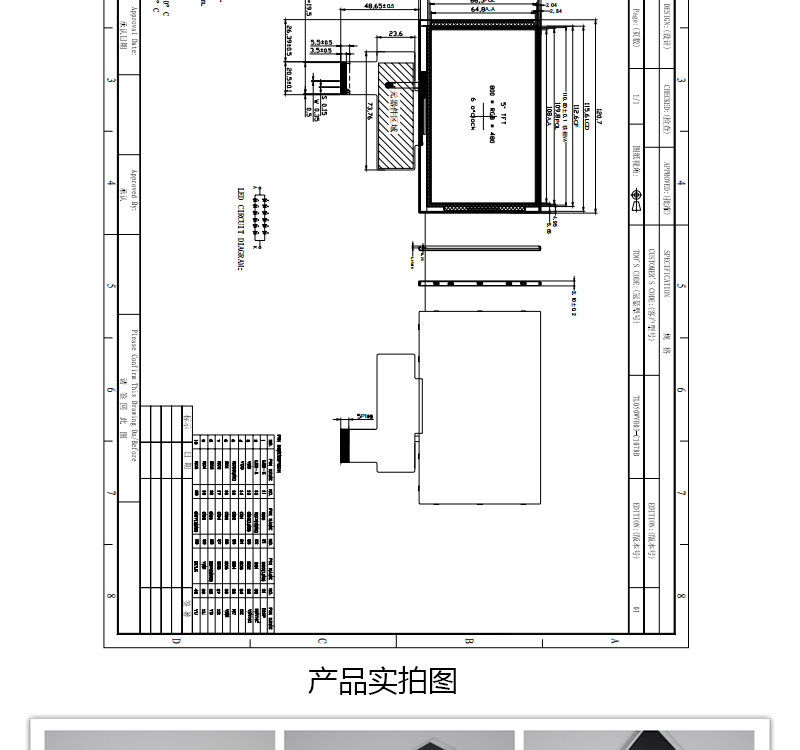

机械特点

  • 外形尺寸(W xH x T)(mm)120.7 * 76.3 * 3.1
  • 有效面积(mm)108 * 64.8
  • 有/无触摸屏无
  • 匹配连接器类型0.35宽度,0.5间距
  • 背光类型白色LED
  • 重量(克)待定

电气特性

  • 接口RGB
  • 色数262K电气
  • 驱动器IC OTA7001A_C,OTA9960A

注1:最佳图像观看方向与TFT定义不同。 有一个180度偏移。

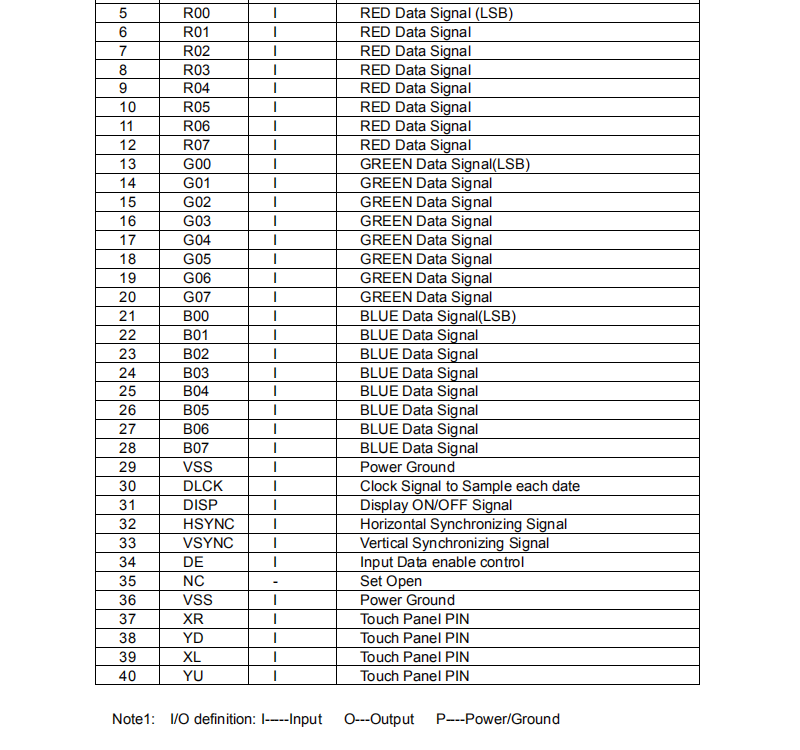

以下是引脚分配(PIN I/O Description )

  • 1 LED-K I LED Cathode
  • 2 LED-A I LED Anode
  • 3 VSS I Power Ground
  • 4 VDD I Power Source
  • 5 R00 I RED Data Signal (LSB)
  • 6 R01 I RED Data Signal
  • 7 R02 I RED Data Signal
  • 8 R03 I RED Data Signal
  • 9 R04 I RED Data Signal
  • 10 R05 I RED Data Signal
  • 11 R06 I RED Data Signal
  • 12 R07 I RED Data Signal
  • 13 G00 I GREEN Data Signal(LSB)
  • 14 G01 I GREEN Data Signal
  • 15 G02 I GREEN Data Signal
  • 16 G03 I GREEN Data Signal
  • 17 G04 I GREEN Data Signal
  • 18 G05 I GREEN Data Signal
  • 19 G06 I GREEN Data Signal
  • 20 G07 I GREEN Data Signal
  • 21 B00 I BLUE Data Signal(LSB)
  • 22 B01 I BLUE Data Signal
  • 23 B02 I BLUE Data Signal
  • 24 B03 I BLUE Data Signal
  • 25 B04 I BLUE Data Signal
  • 26 B05 I BLUE Data Signal
  • 27 B06 I BLUE Data Signal
  • 28 B07 I BLUE Data Signal
  • 29 VSS I Power Ground
  • 30 DLCK I Clock Signal to Sample each date
  • 31 DISP I Display ON/OFF Signal
  • 32 HSYNC I Horizontal Synchronizing Signal
  • 33 VSYNC I Vertical Synchronizing Signal
  • 34 DE I Input Data enable control
  • 35 NC – Set Open
  • 36 VSS I Power Ground
  • 37 XR I Touch Panel PIN
  • 38 YD I Touch Panel PIN
  • 39 XL I Touch Panel PIN
  • 40 YU I Touch Panel PIN
