1.28寸圆形液晶显示屏 支持定制 240*240 MCU8/16bit,SPI

发布时间:2021/06/23 LCD显示屏 标签:1.28寸液晶屏圆形液晶屏浏览次数:111

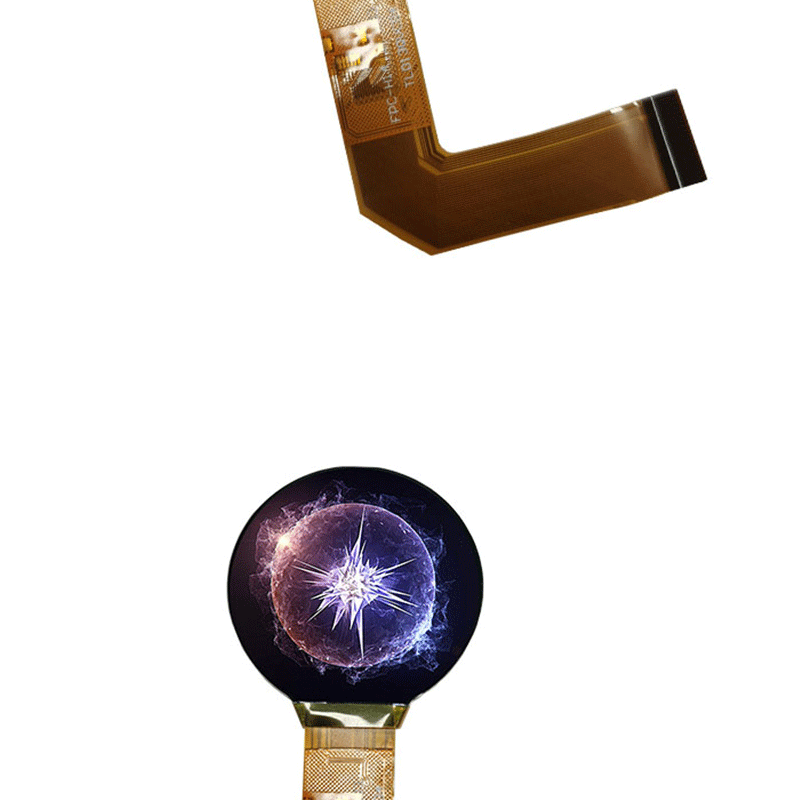

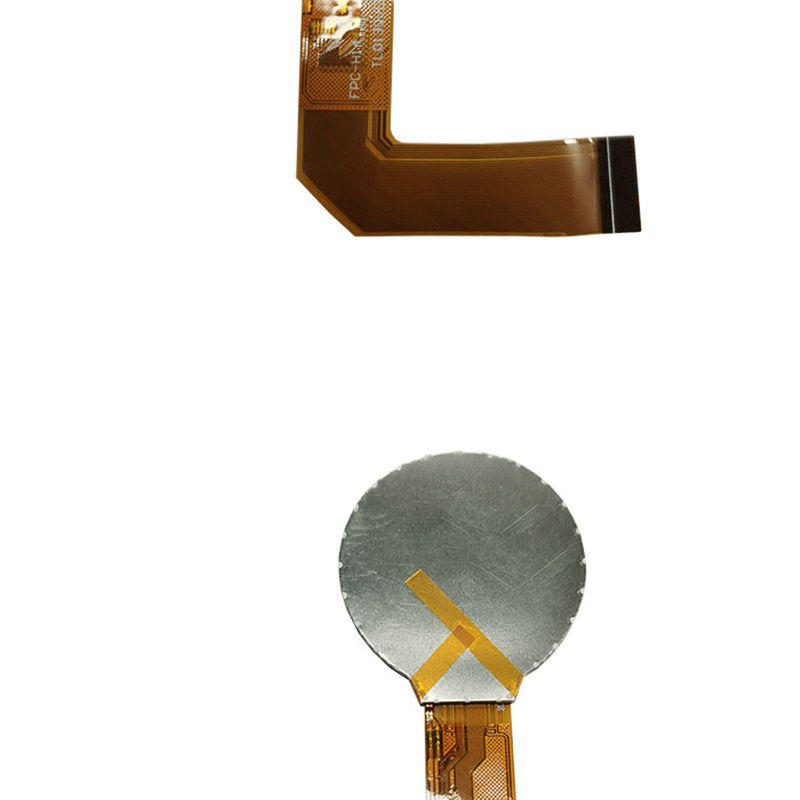

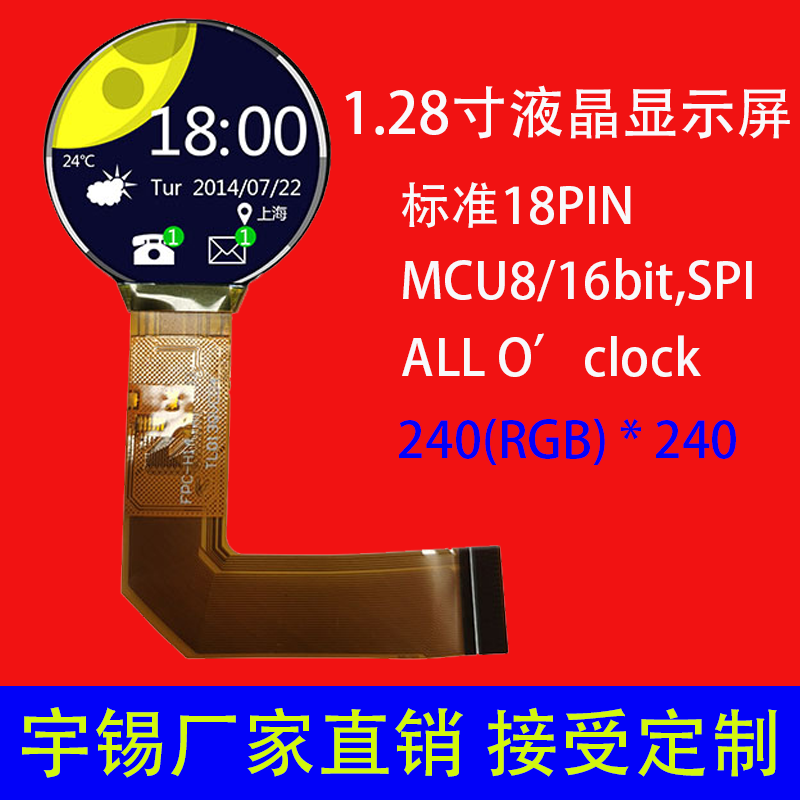

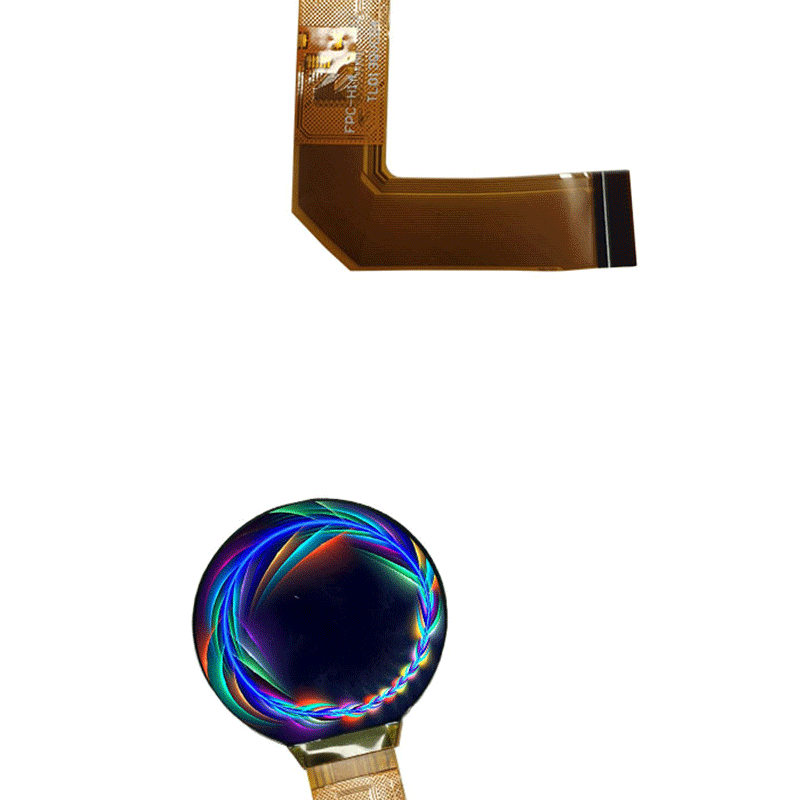

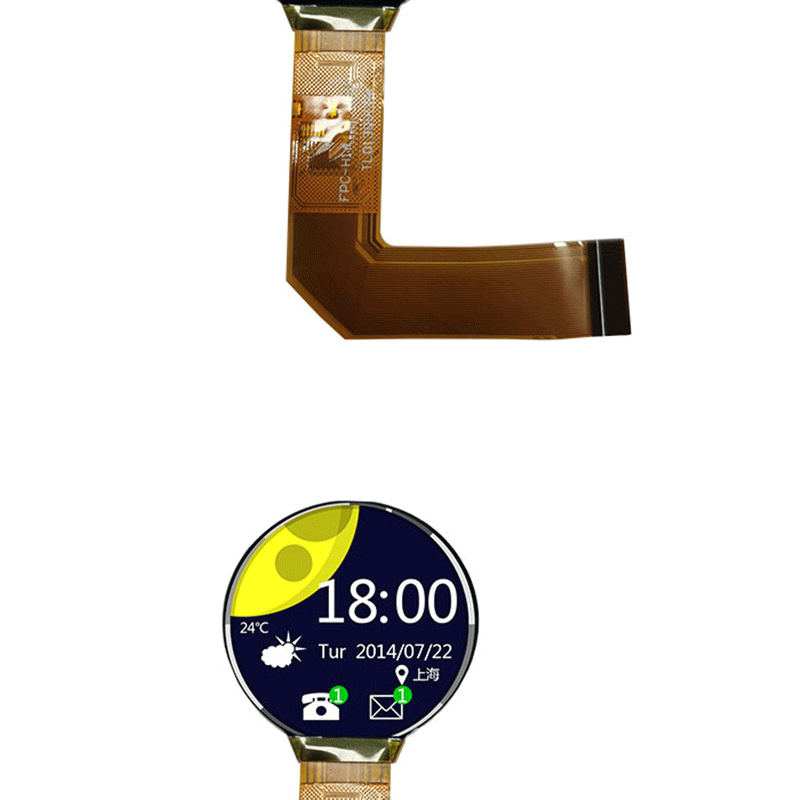

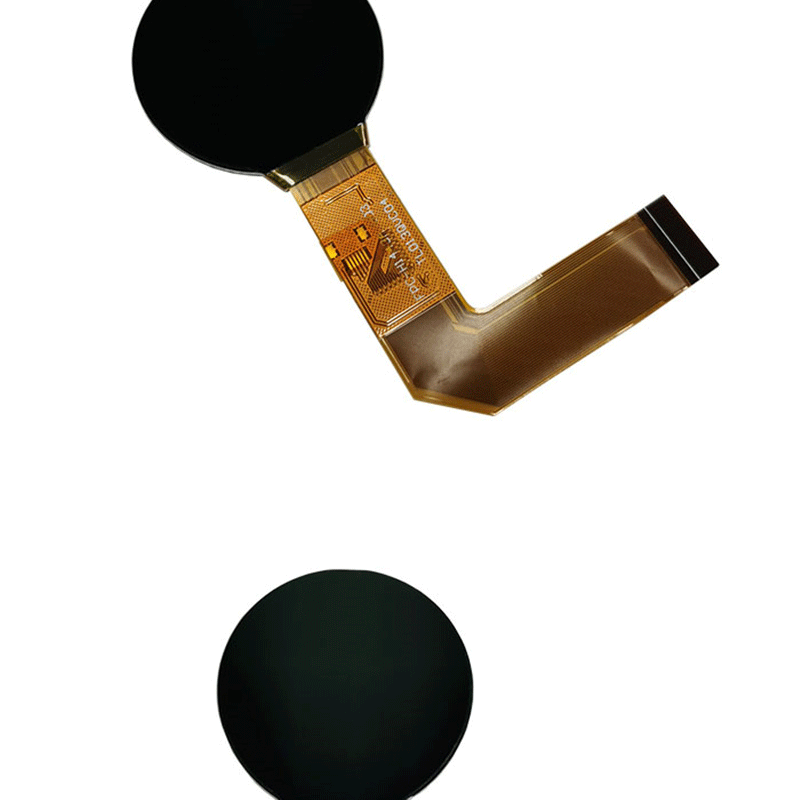

1.28寸液晶屏

宇锡公司明星产品之一1.28寸液晶屏,这款产品分辨率是240RGBx240的,视角方向 ALL O’clock O’clock,背光类型 White LED 等等,需要具体的参数,可以联系业务员要规格书.

我们除了有大量的现货之个,我们支持按照客户的开发要求.来进行一个定制开发服务,还支持客户小批量的采购,不管你是多小,还是多大的订单我们都可以接.

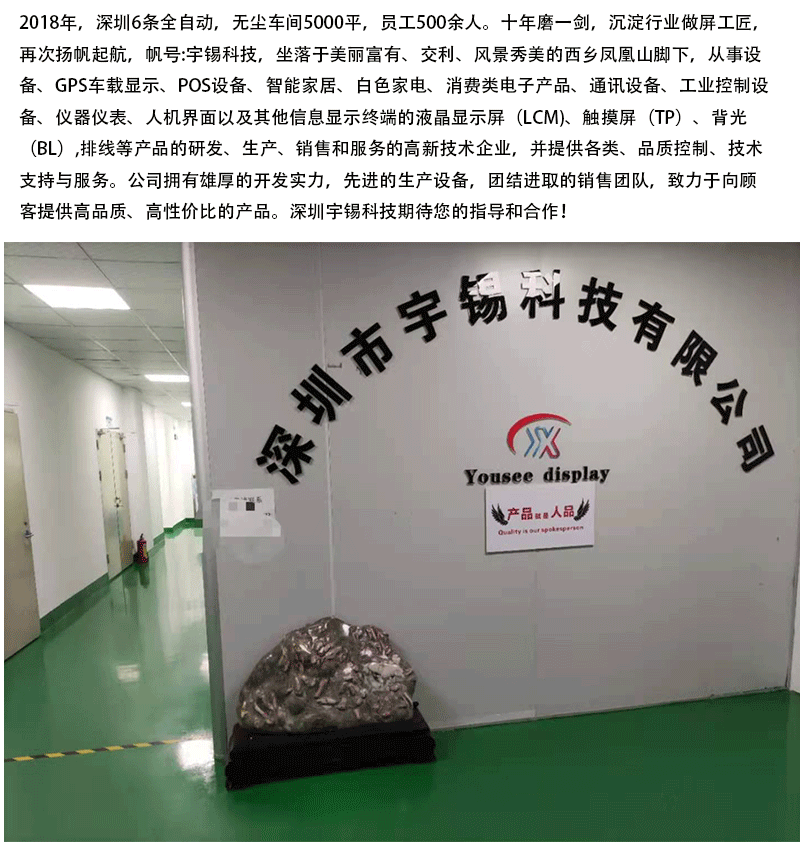

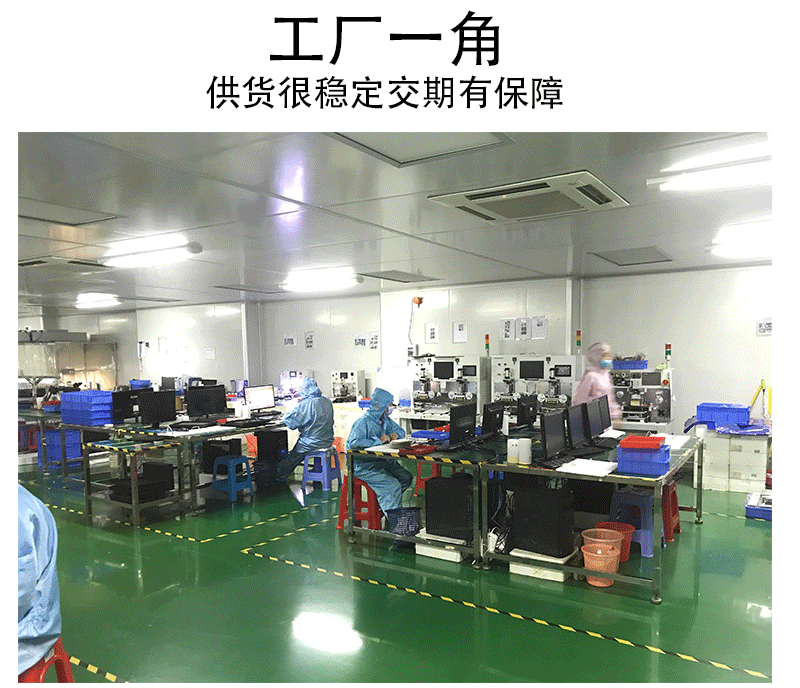

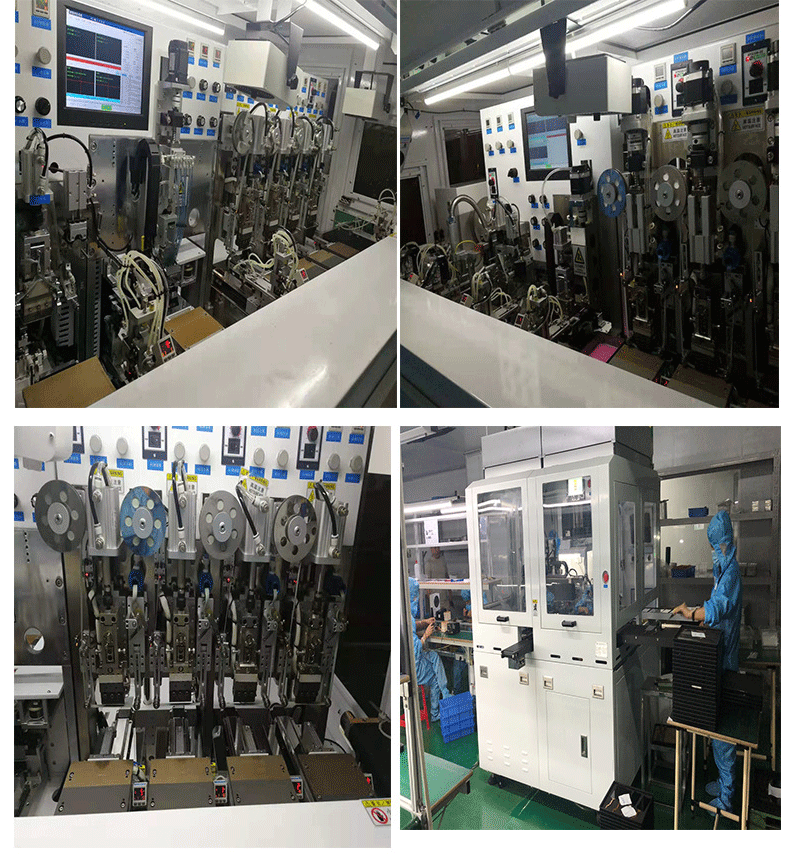

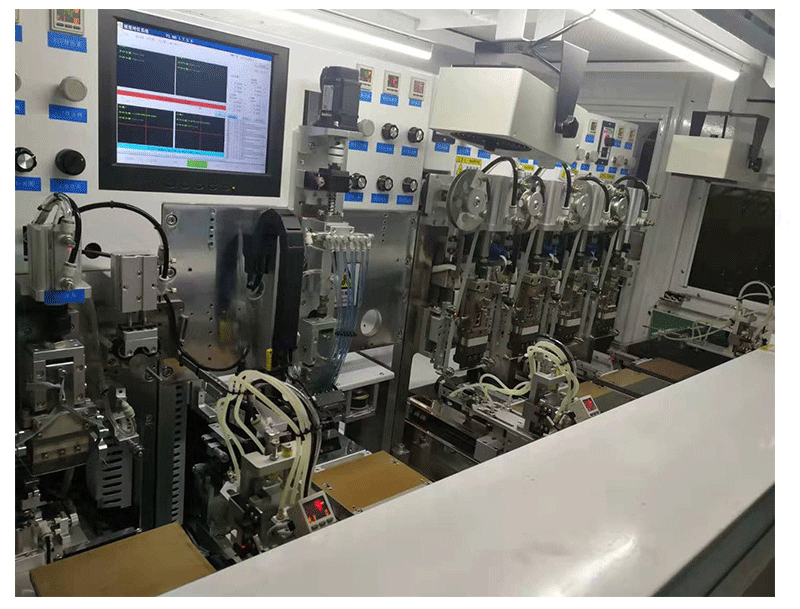

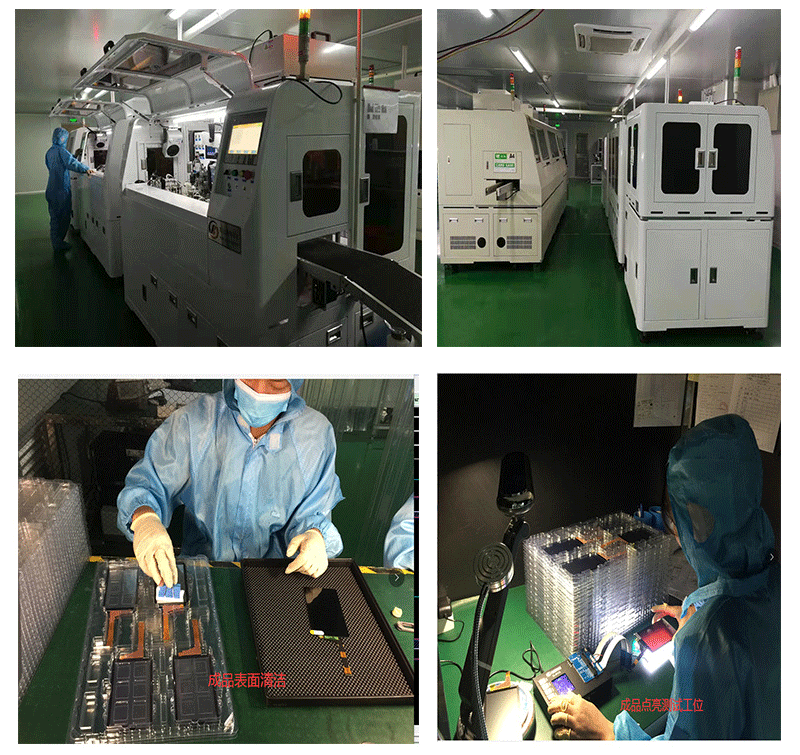

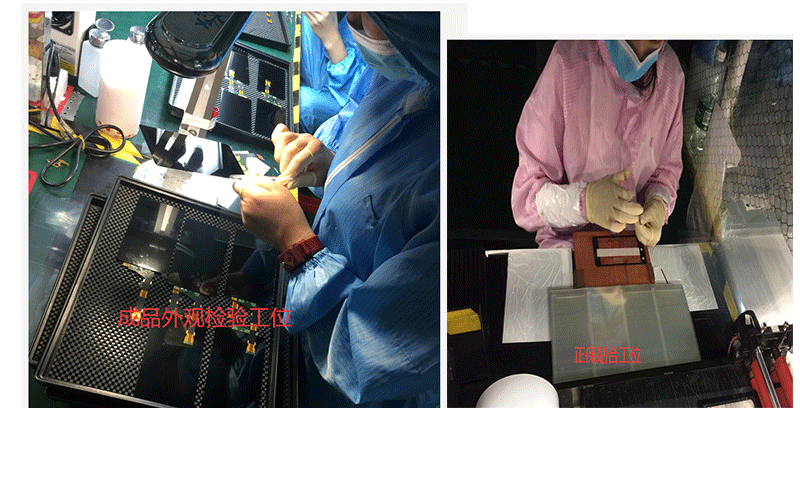

我们不是分销商,也不是贸易公司,我们是实实在大的工厂,工厂的总部就在深圳这边,有空可以过来喝茶,顺便参观一下我们的工厂,指导一下工作.

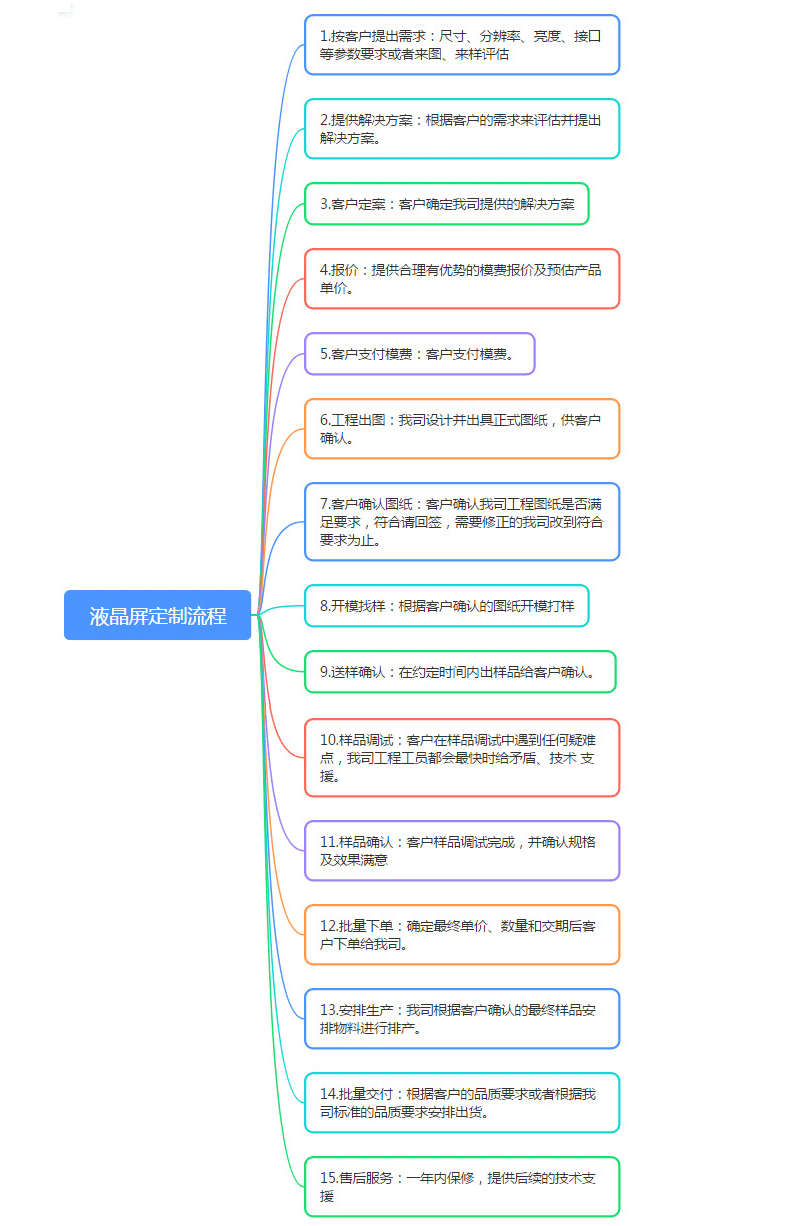

对于定制液晶屏的客户,我们是可以去提供技术支持服务,有什么问题,都是可以随便随地的联系,我们的技术工程师,来配合你进行做调试的工作.

我们主要是做10.1以下尺寸的液晶屏,定制为主,还有就是触摸屏TP都有的,全部有是有现货的,价格实在,欢迎联系我们!

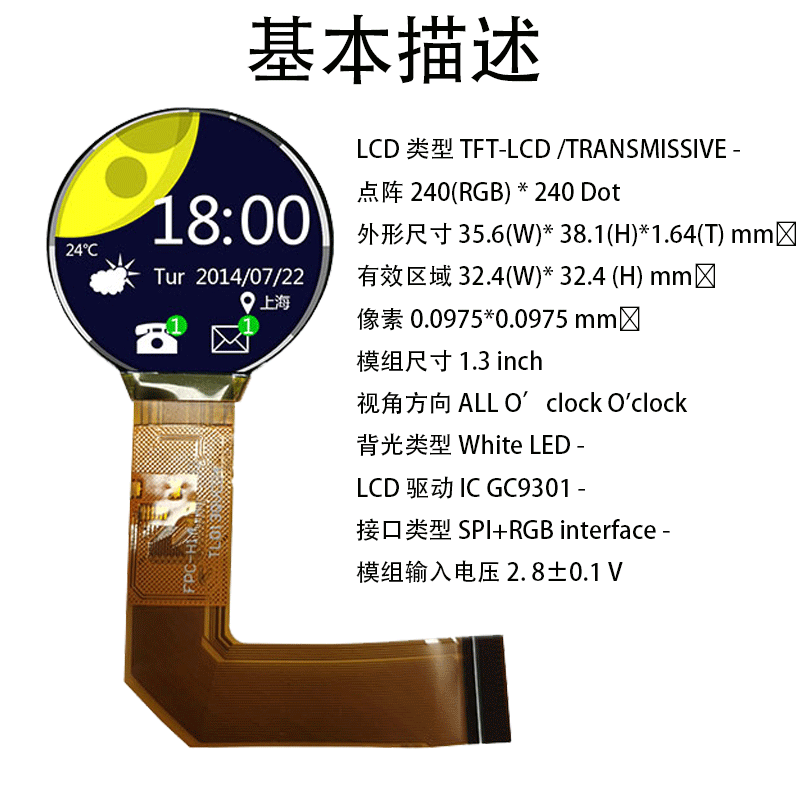

1.28寸液晶屏产品参数

  • LCD 类型 TFT-LCD /TRANSMISSIVE –
  • 分辨率240*240
  • 点阵 240(RGB) * 240 Dot

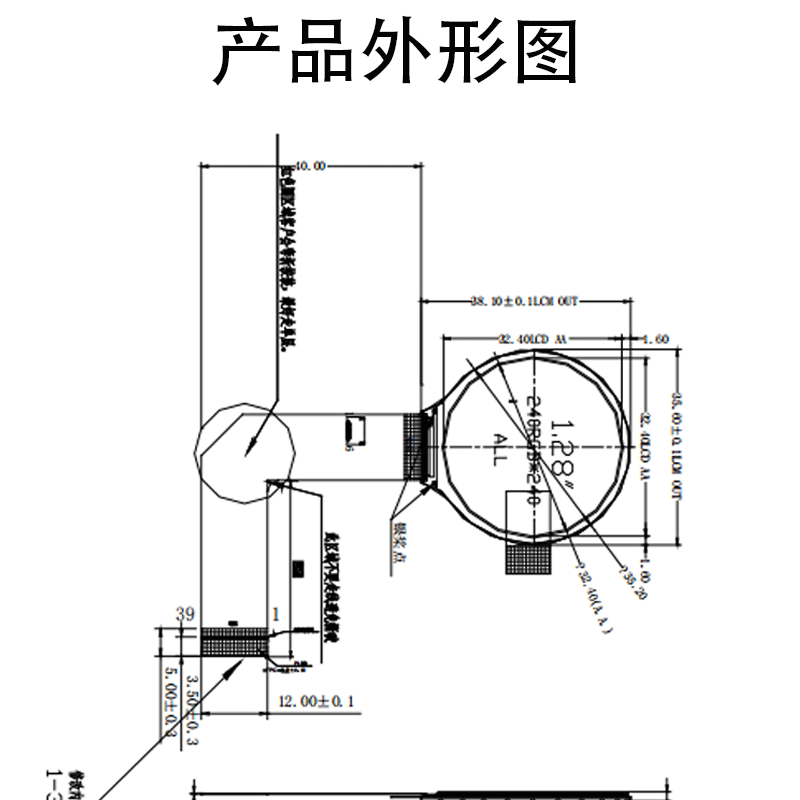

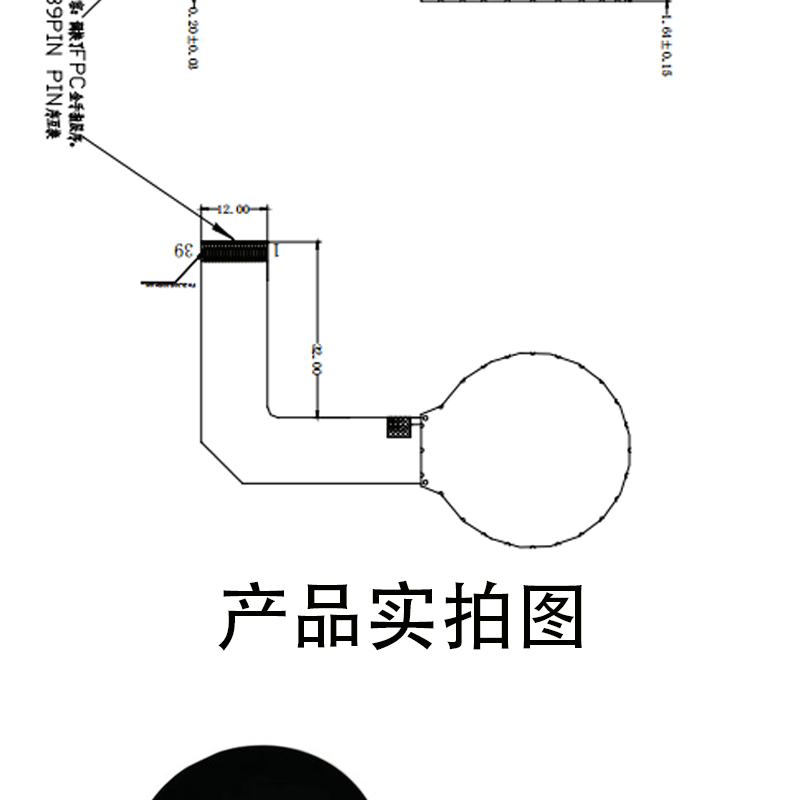

  • 外形尺寸 35.6(W)* 38.1(H)*1.64(T) mm³ Active area
  • 有效区域 32.4(W)* 32.4 (H) mm²
  • 像素 0.0975*0.0975 mm²
  • 模组尺寸 1.3 inch
  • 视角方向 ALL O’clock O’clock
  • 背光类型 White LED –
  • LCD 驱动 IC GC9301 –
  • 接口类型 SPI+RGB interface –
  • 模组输入电压 2. 8±0.1 V

接口定义

1 LED A LED ANODE
2 LED K LED CATHODE
3 LED K LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 NC NC
8 NC NC
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE
MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED
LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply

1.28寸液晶屏1.28寸液晶屏1.28寸液晶屏1.28寸液晶屏
