5.6寸液晶屏ips640*640车规显示屏

宇锡(Yousee)科技专业研发生产行业类显示屏。合作的客户有30多个细分领域的行业龙头。为天马行空的智能化产
品插上屏的翅膀是我们的梦想。

我们产品分为三个级别,普通消费类,专业工控类,车规级别。

划分等级的分界线是产品的性能。

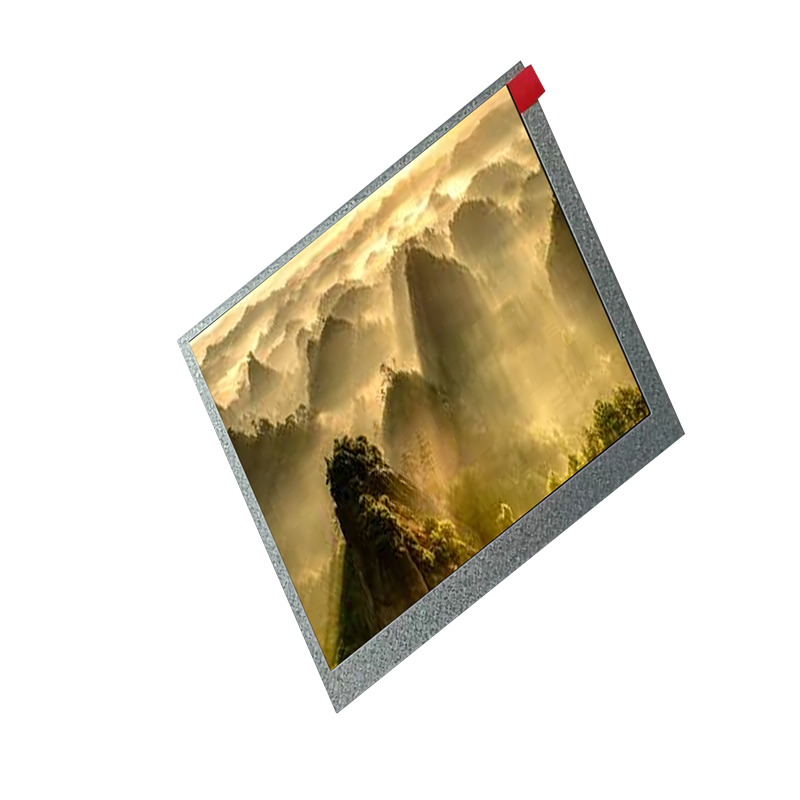

今天推荐的是5.6寸车规显示屏。分辨率640*480,接口是RGB接口。这款屏优势是工作温度和储存温度都符合车规标
准。

有相关需求的客户和方案,联系宇锡屏厂产品家,邹专家15818552076

屏幕参数

LCD 尺寸 5.6 英寸(对角线)
驱动元件a-Si TFT有源矩阵
分辨率 640 × (RGB) × 480
显示模式常白,透射
点距 0.0588(W) × 0.1764(H) mm
有效面积 112.896 (W) × 84.672(H) mm
模块尺寸 126.5(W) × 100(H) × 5.7(D) mm 注1
表面处理防眩光
颜色排列 RGB-条纹
接口数字
背光功耗 1.90W(Typ.) 注 2
面板功耗 0.66 W(Typ.) 注 3
重量 83.1g(Typ.)

引脚定义

1 VLED P Power Voltage for LED circuit
2 VLED P Power Voltage for LED circuit
3 ADJ I
Adjust the LED brightness with PWM
Pulse Note1,2
4 GLED P Ground for LED circuit
5 GLED P Ground for LED circuit
6 VCC P Power Voltage for digital circuit
7 VCC P Power Voltage for digital circuit
8 MODE I DE or HV mode control Note 3
9 DE I Data enable
10 VS I Vsync signal input
11 HS I Hsync signal input
12 GND P Power ground
13 B5 I Blue data input (MSB)
14 B4 I Blue data input
15 B3 I Blue data input
16 GND P Power ground
17 B2 I Blue data input
18 B1 I Blue data input
19 B0 I Blue data input(LSB)
20 GND P Power ground
21 G5 I Green data input(MSB)
22 G4 I Green data input
23 G3 I Green data input
24 GND P Power ground
25 G2 I Green data input
26 G1 I Green data input
27 G0 I Green data input(LSB)
28 GND P Power ground
29 R5 I Red data input(MSB)
30 R4 I Red data input
31 R3 I Red data input
32 GND P Power ground
33 R2 I Red data input
34 R1 I Red data input
35 R0 I Red data input(LSB)
36 GND P Power ground
37 DCLK I Sample clock
38 GND P Power ground
39 L/R I Select left to right scanning direction Note4,5
40 U/D I Select up or down scanning direction Note4,5
