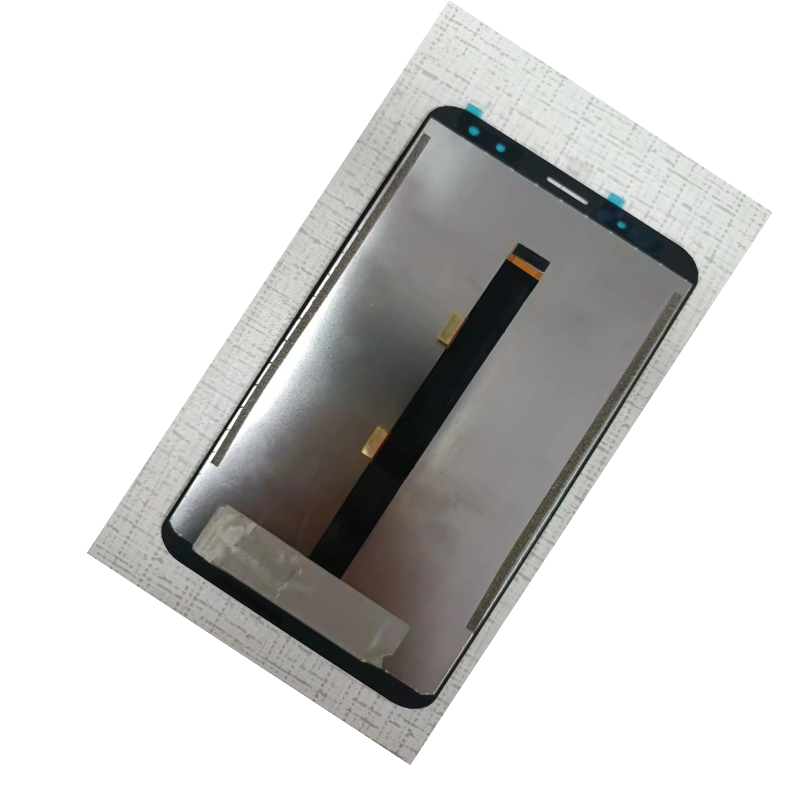

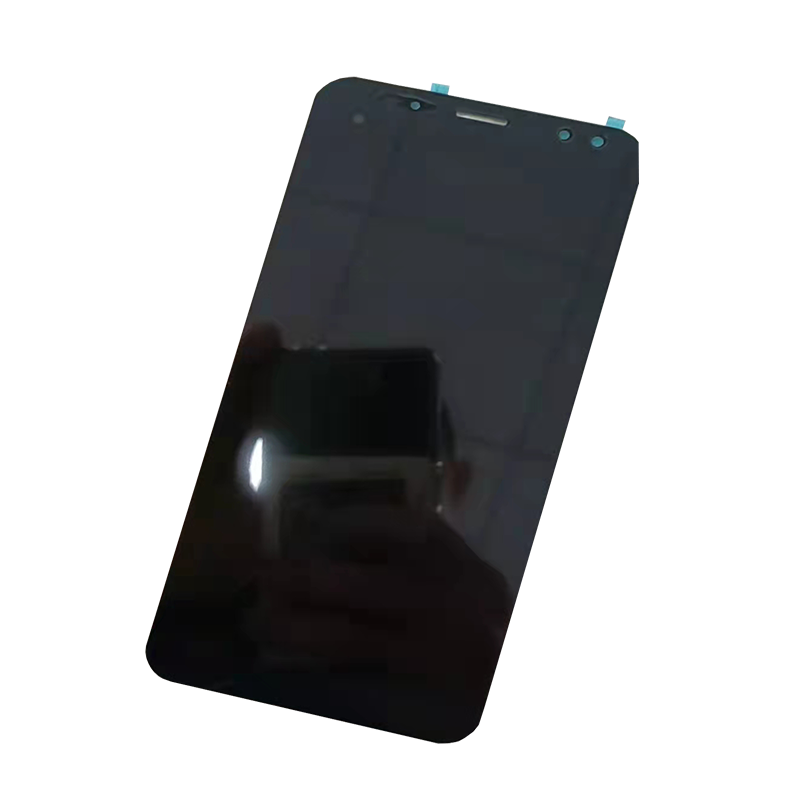

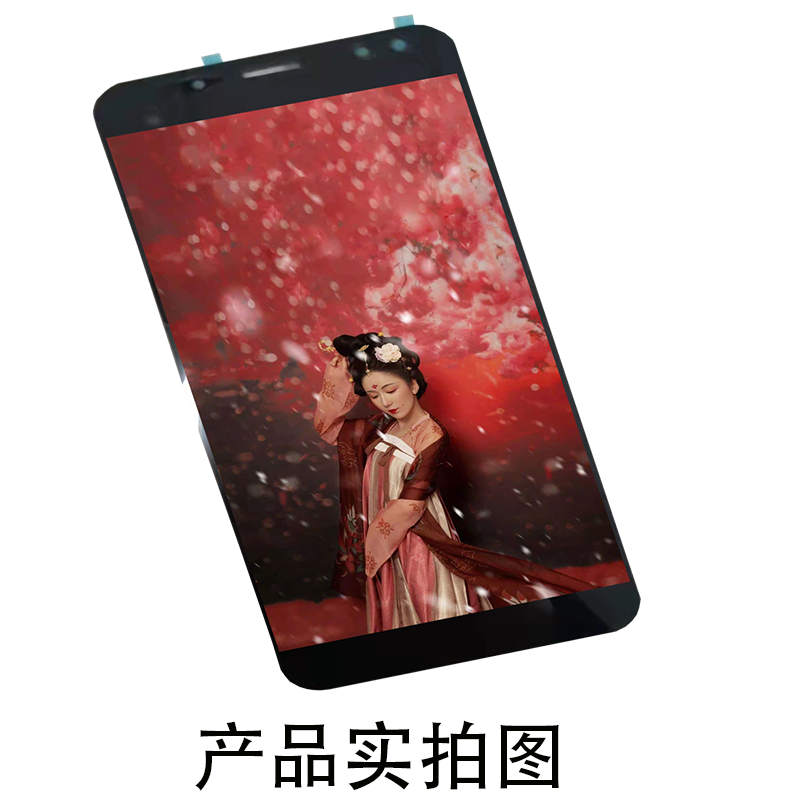

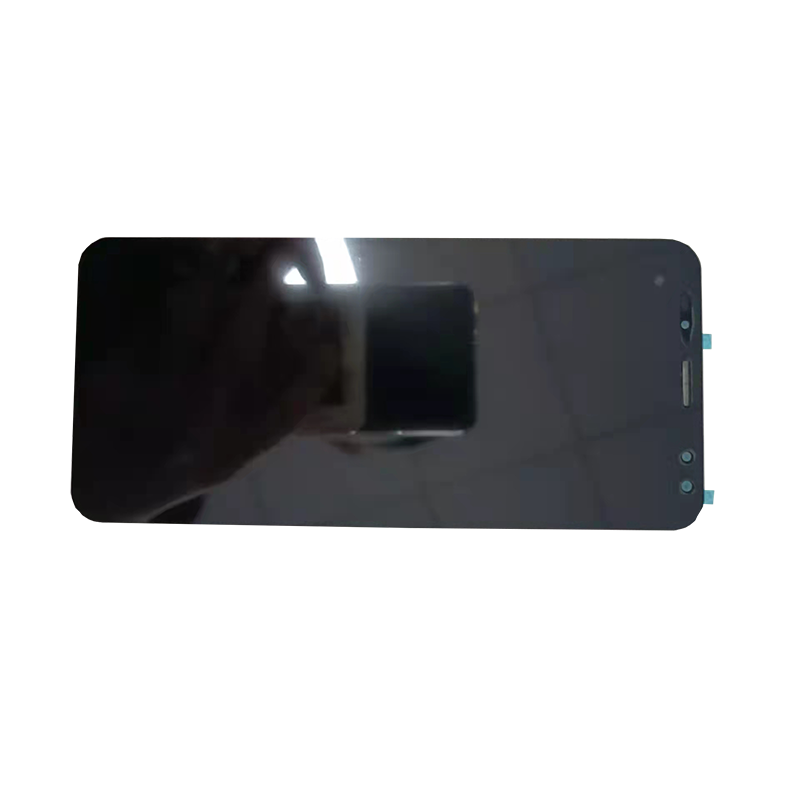

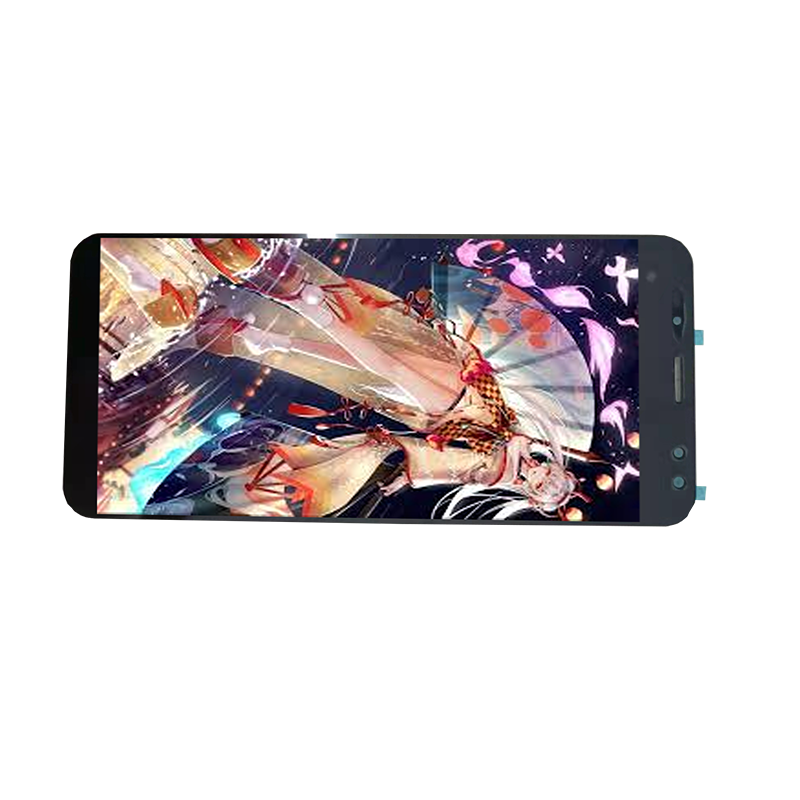

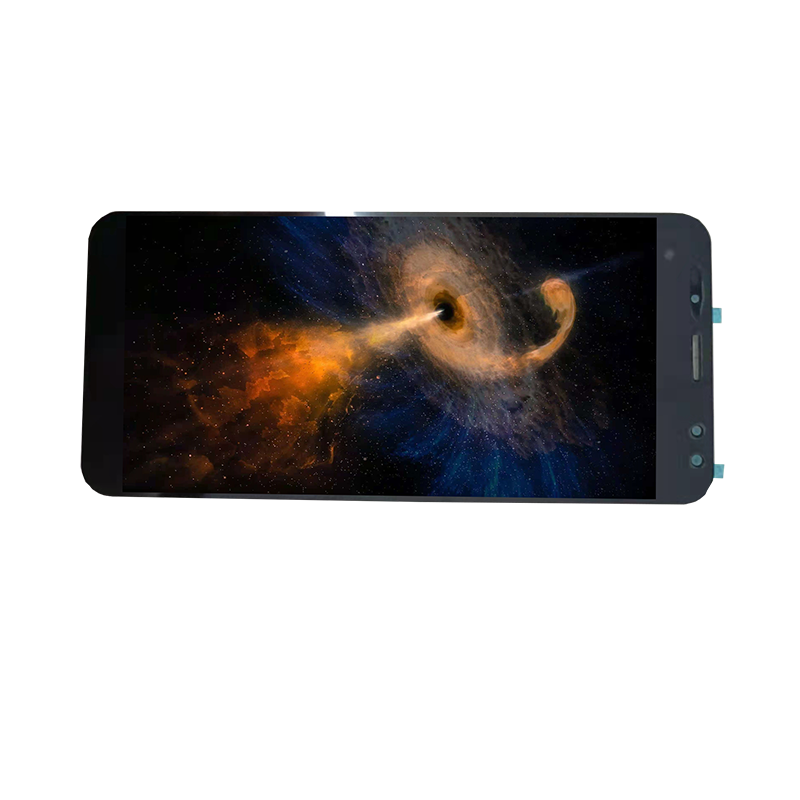

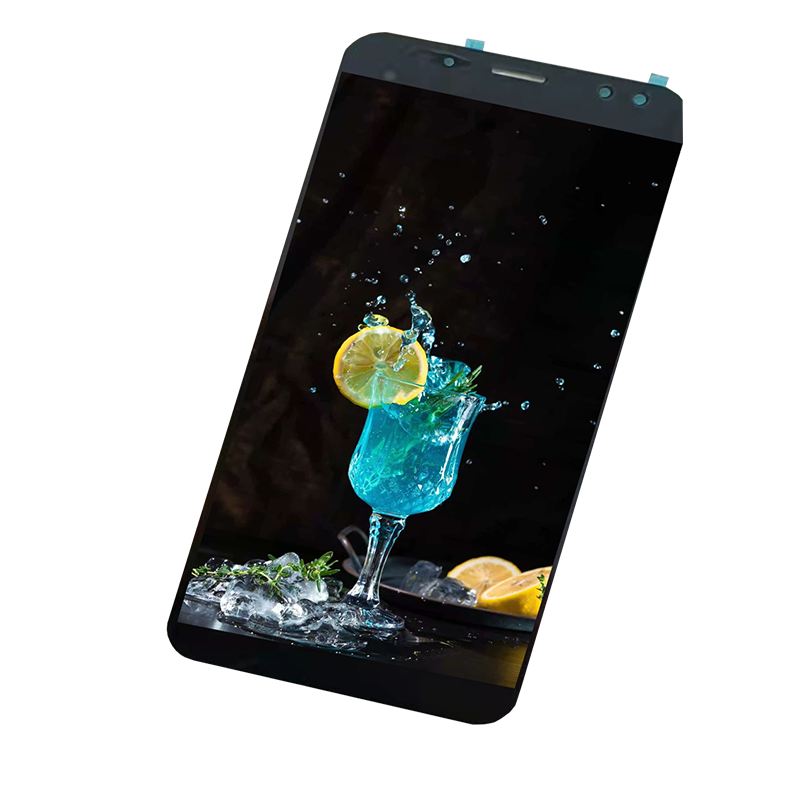

5.99寸液晶屏1080*2160 FHD+ Mipi接口Incell总成

.99寸液晶屏1080*2160

屏幕简介

宇锡(Yousee)YX60006ACT是我司专门为高端行业PDA打造。亮度600nit,阳光下可视,可定制更高亮度。盖板用的康宁三代,防爆防跌。带防指纹油,良好的触摸感受。

INCELL结构,厚度轻薄,接近Amoled。Fpc,盖板均增加屏蔽工艺,抗干扰能力强。

有需要这个尺寸分辨率的,联系宇锡邹生: 15818552076

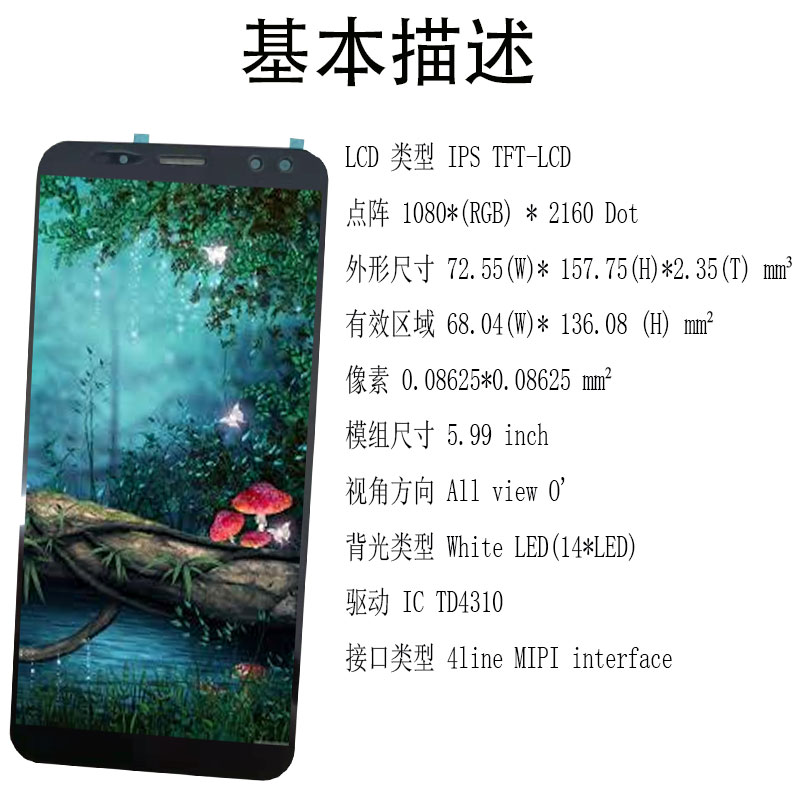

屏幕参数

LCD 类型 IPS TFT-LCD
点阵 1080*(RGB) * 2160 Dot
外形尺寸 72.55(W)* 157.75(H)*2.35(T) mm³
有效区域 68.04(W)* 136.08 (H) mm²
像素 0.08625*0.08625 mm²
模组尺寸 5.99 inch
视角方向 All view O’
背光类型 White LED(14*LED)
驱动 IC TD4310
接口类型 4line MIPI interface

接口定义

1 GND System ground
2 DATAN0 DSI-D0- data signals
3 DATAP0 DSI-D0+ data signals
4 GND System ground
5 DATAN1 DSI-D1- data signals
6 DATAP1 DSI-D1+ data signals
7 GND System ground
8 DATAN2 DSI-D2- data signals
9 DATAP2 DSI-D2+ data signals
10 GND System ground
11 DATAN3 DSI-D3- data signals
12 DATAP3 DSI-D3+ data signals
13 GND System ground
14 CLOCKN DSI-CLK- clock signals
15 CLOCKP DSI-CLK+ clock signals
16 VPOS_+5V Positive regulated voltage output
17 VNEG_-5V Negative regulated voltage output
18 LEDK LED Cathode
19 LEDA LED Anode
20 LCD RST Register select pin
21 LCD_TE Serves TE (Tearing Effect) pin on MPU interface.
22 NC NC
23 LCD_ID LCD_ID
24 IOVCC(1.8V) Power Supply 1.8V Voltage
25 GND System ground
26 TP_SCL TP_SCL
27 TP_SDA TP_SDA
28 NC NC
29 TP_INT TP_INT
30 NC NC
