LCD显示屏

3.5寸液晶屏320*240MCU接口靓仔屏带上下铁框

3.5寸液晶屏320*240MCU接口靓仔屏带上下铁框

屏幕简介

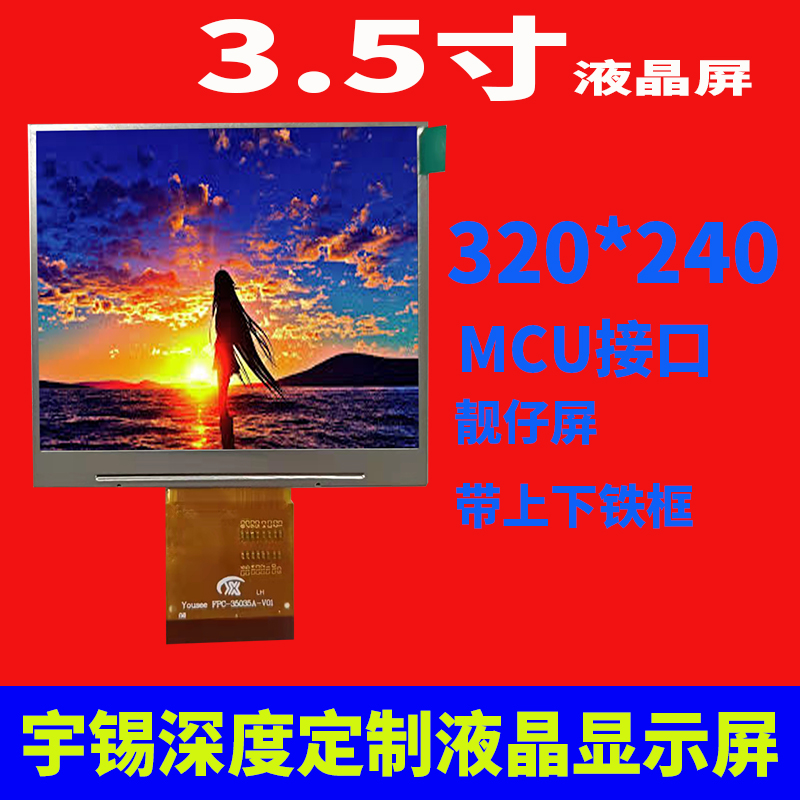

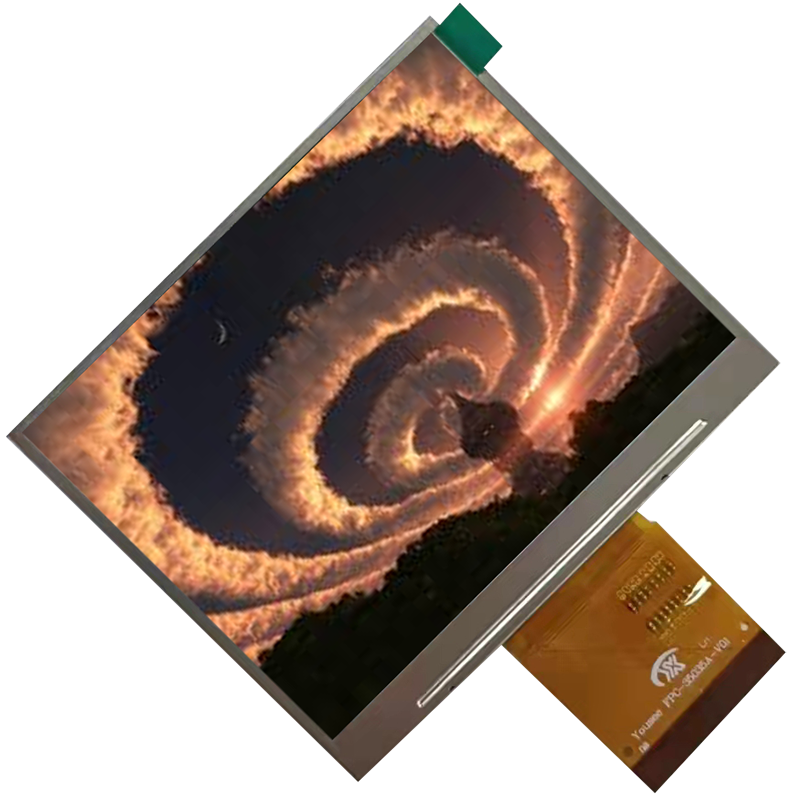

今天宇锡(Yousee)产品发布会的主角是:YX35035A系列。320*240分辨率,视角是6点钟方
向(用EWV片可以改广视角,用OF片可以接近全视角)。

这个屏幕的特点是,带上下铁框,过跌落实验和抗静电实验都可以通过。标准的工控级别显
示屏中的靓仔。

本产品最大的优点是:MCU MCU MCU接口的。最近大量产品家众里寻它
千百度,蓦然回首,就在宇锡产品库。

本产品广泛运用于仪器仪表显示,医疗显示,工业内窥镜显示,工控显示。。。。。

有相关需要的联系我司
邹生15818552076

屏幕参数

LCD 类型 TN TFT-LCD
点阵 320(RGB) * 240 Dot
外形尺寸 76.9(W)* 63.9(H)*3.1(T) mm³
有效区域 70.08(W)* 52.56(H) mm²
像素 0.219*0.219 mm²
模组尺寸 3.5 inch
视角方向 6 O’clock
背光类型 White LED(6*LED)
LCD 驱动 IC SSD2119
接口类型 MCU 8/16/18Bit/RGB 18bit

引脚定义

1-2 VCI I Power Supply 2.8V Voltage
3 VSS I Ground
4 VDDIO I Power Supply 1.8V/2.8V Voltage
5 VSS I Ground
6 RESET I LCM Reset input signal
7 DC/SDC(RS) I Register selection signal
8 E/RD I Read signal
9 WR I Read strobe signal input pin
10 CS I Input pin for chip selection signal
11 SCL I This pin is used to be serial interface clock.
12 SDO I Serial output signal
13 SDI I Serial input signal
14 WSYNC(NC) – NC
15-32 DB17-DB0 I/O Display Data I/O
33 VSS I Ground
34 DOTCLK I Dot Clock Signal for RGB Interface Operation
35 HSYNC Line Horizontal Synchronizing Signal
36 VSYNC I Frame Vertical Synchronizing Signal
37 OE I Data Enable Signal for RGB Interface Operation
38 VSS I Ground
39-42 PS0-PS3 I Interface Selection
43 VSS I Ground
44-47 NC I NC
48 VSS I Ground
49 LEDK O LED Cathode
50 LEDA O LED Anod
