屏幕简介

宇锡(Yousee)客户特别有才。产品需要圆屏作为卖点,但又接受不了圆屏固定的尺寸和相对偏高的成本。

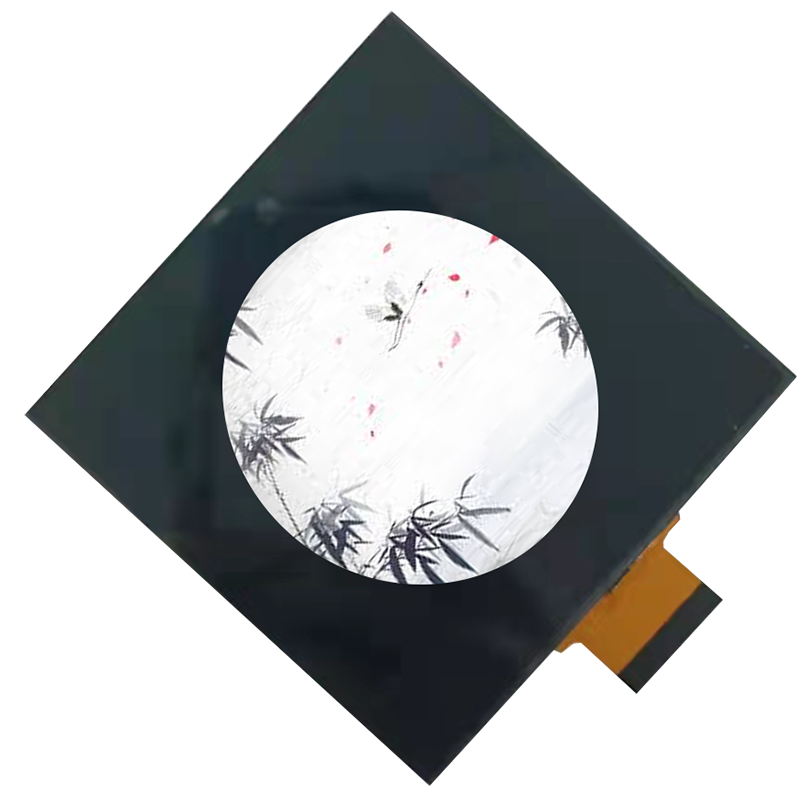

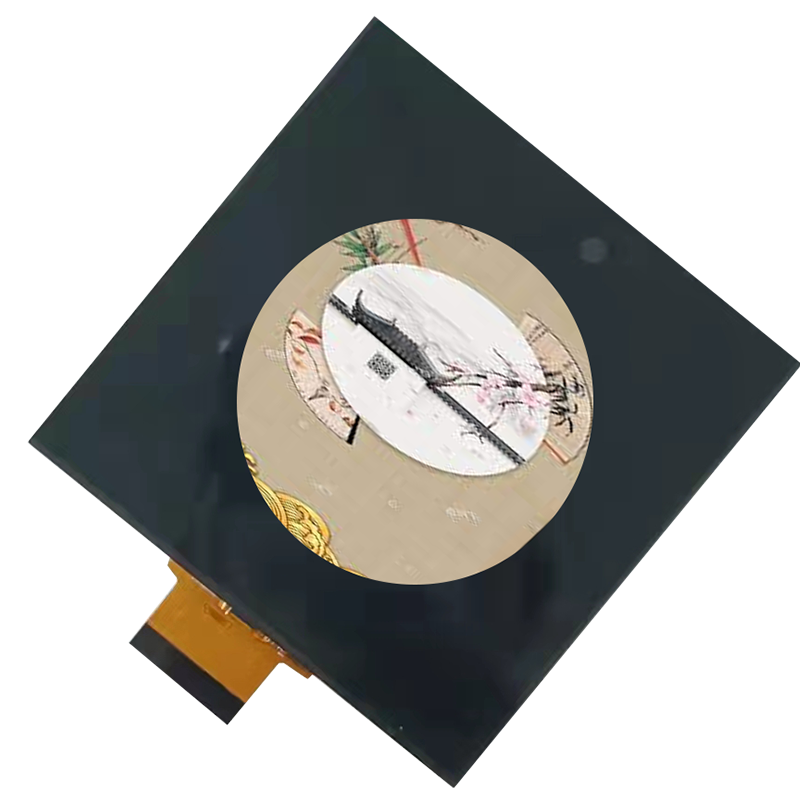

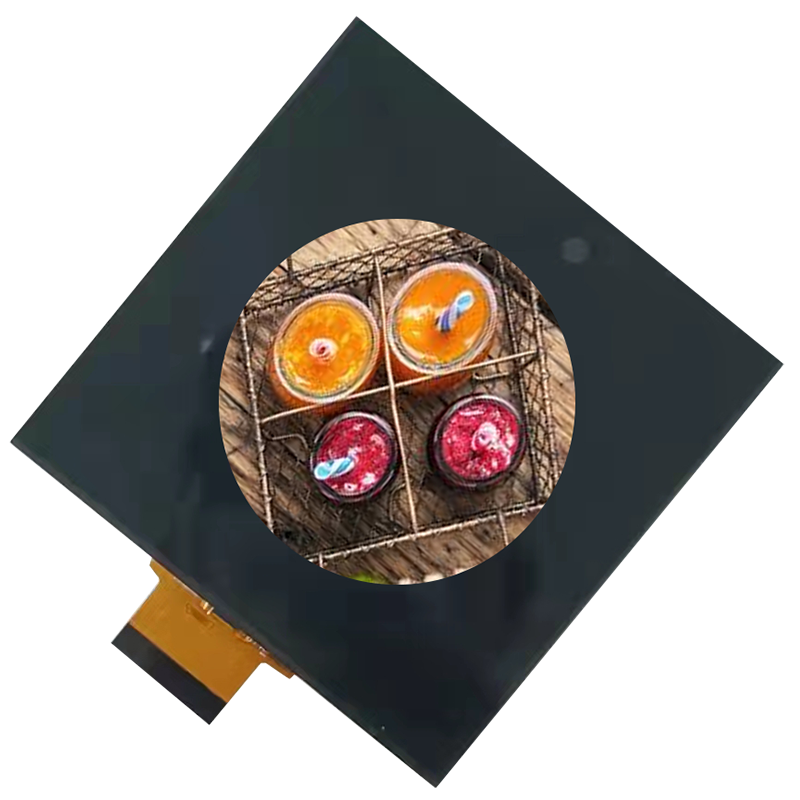

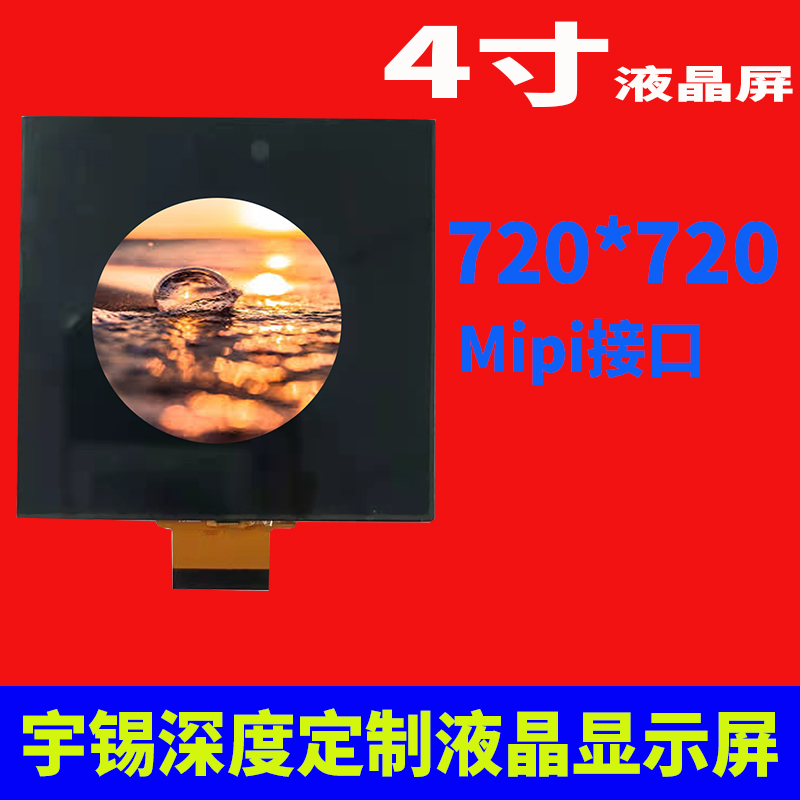

最后天马行空的搞出了,方改圆的配置。视频中分享的是客户用4寸的屏(720*720分辨率),改成2.5寸的圆屏。同样也可以用4寸(480*480)ips Mipi或者RGB接口改成圆屏。圆屏的大小是根据TP的视窗定的。

根据这个办法,所有的屏幕都可以改成圆屏的显示效果。Tp视窗的匹配,软件的调试匹配就可以实现。

以下是宇锡(Yousee)科技目前出货的产品表。

寸液晶屏480*480ips方屏改圆屏"

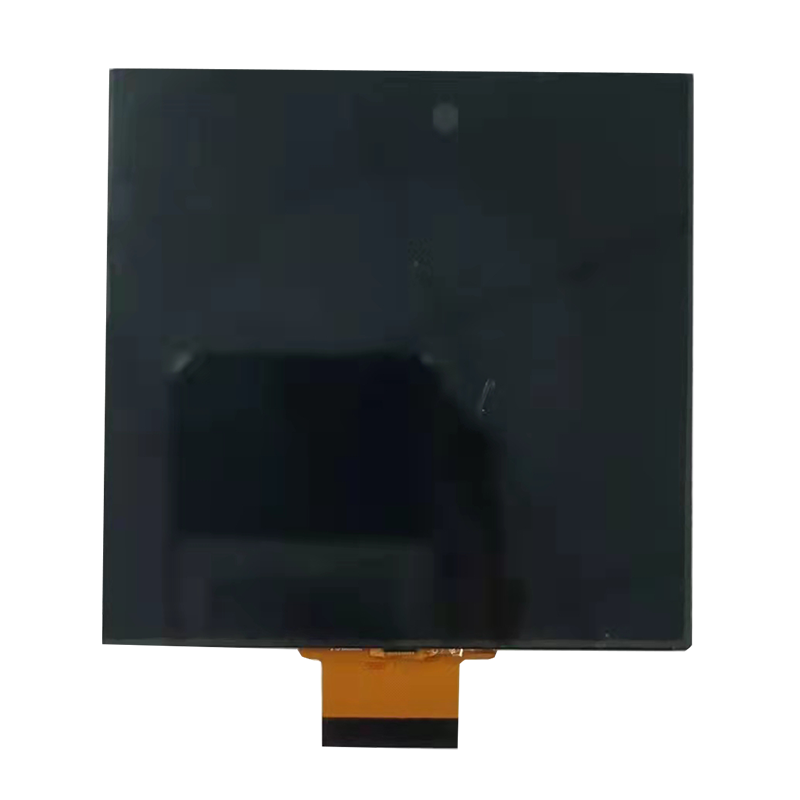

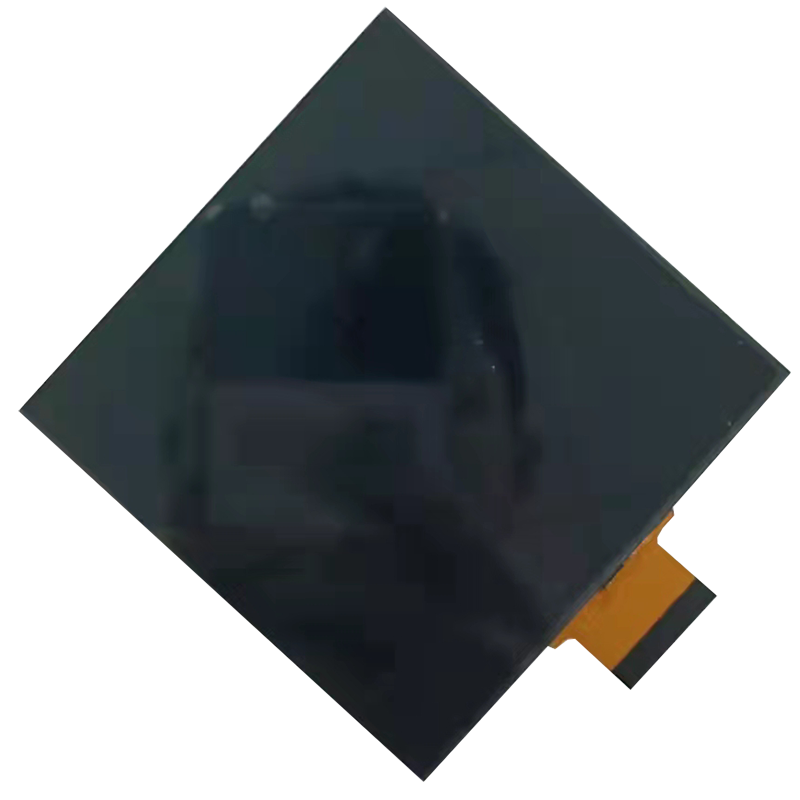

屏幕参数

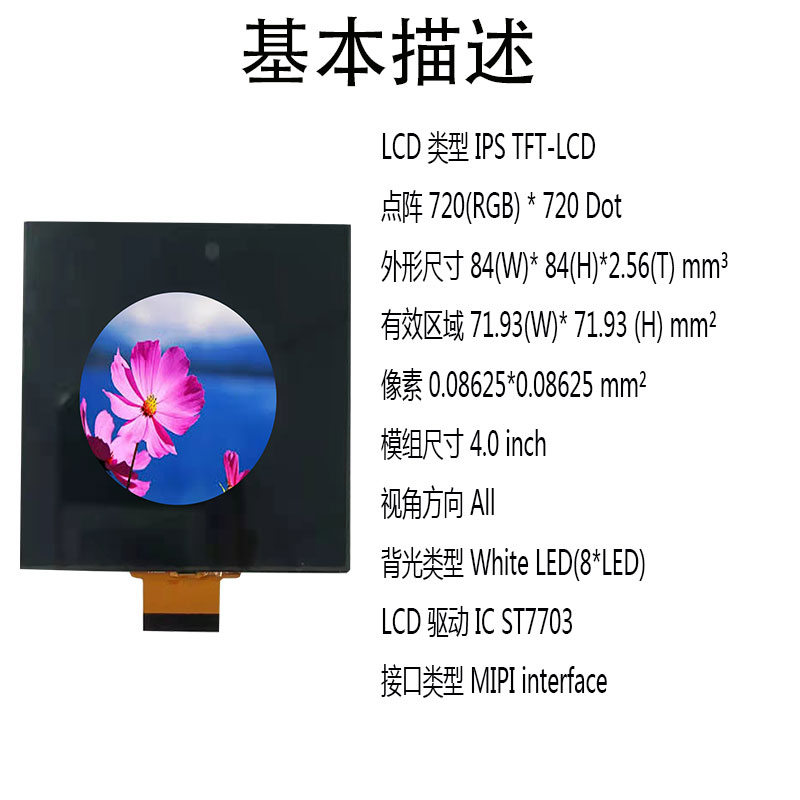

LCD 类型 IPS TFT-LCD
点阵 720(RGB) * 720 Dot

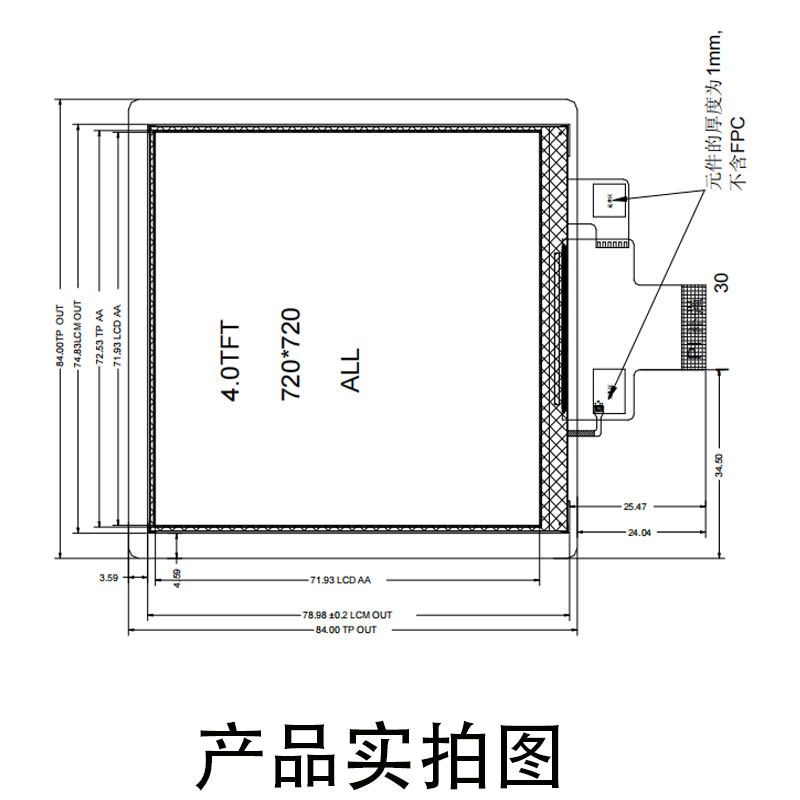

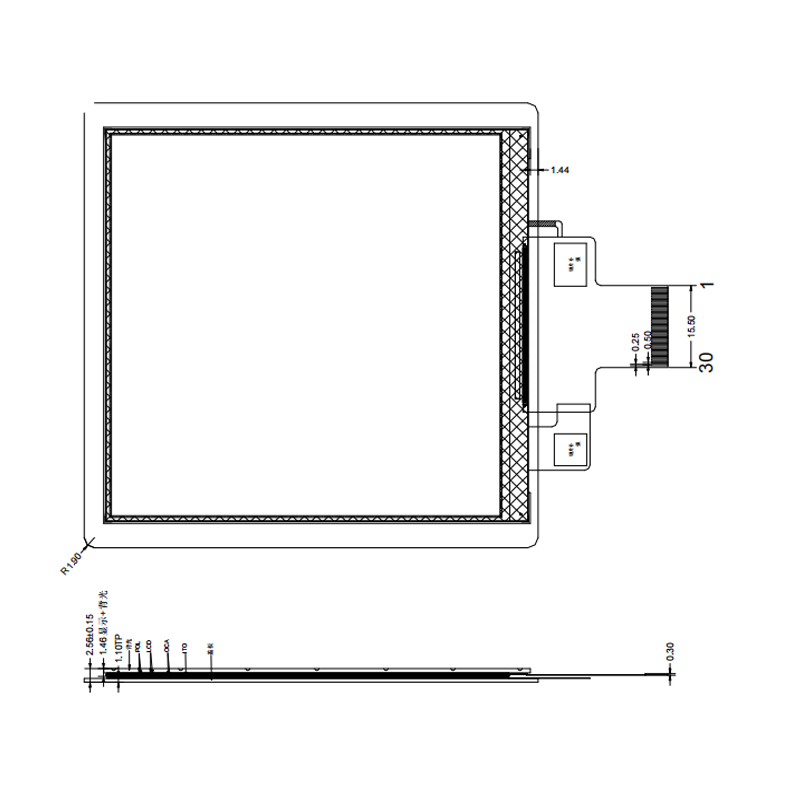

外形尺寸 84(W)* 84(H)*2.56(T) mm³
有效区域 71.93(W)* 71.93 (H) mm²
像素 0.08625*0.08625 mm²
模组尺寸 4.0 inch
视角方向 All
背光类型 White LED(8*LED)
LCD 驱动 IC ST7703
接口类型 MIPI interface

引脚定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 VCI Power supply
5 IOVCC Power supply
6 RESET Reset Signal ,Active Low
7 TE Tearing effect
8 PWM LCD backlight control PWM
9 GND Ground
10 D0P MIPI DSI differential data pair (Data lane 0)
11 D0N MIPI DSI differential data pair (Data lane 0)
12 GND Ground
13 D1P MIPI DSI differential data pair (Data lane 1)
14 D1N MIPI DSI differential data pair (Data lane 1)
15 GND Ground
16 CLKP MIPI DSI differential clock pair
17 CLKN MIPI DSI differential clock pair
18 GND Ground
19 D2P MIPI DSI differential data pair (Data lane 2)
20 D2N MIPI DSI differential data pair (Data lane 2)
21 GND Ground
22 D3P MIPI DSI differential data pair (Data lane 3)
23 D3N MIPI DSI differential data pair (Data lane 3)
24 GND Ground
25 TP_INT Touch Interrupt
26 TP_SDA Touch IIC Data signal
27 TP_SCL Touch IIC Clock signal
28 TP_RESET Touch Reset Signal
29 TP_VCI Touch Power supply
30 GND Use 1.8V or 3.3V,It must be same with user Touch IIC I/O voltage
