行业独家量产4.5寸液晶屏720*1280 Mipi接口屏

宇锡（Yousee）YX4009A系列，是我们宇锡每月70-90k出货的项目，长期稳定。专门为有一种客
户量身打造，他总是问4.5寸有没有HD（720*1280）。

我们推荐他用4.5寸FW（480*854），推荐他用4.5寸QHD（540*960），推荐他用4.5寸FHD（1080*1920）推荐他用其他尺寸HD。他都说:NO. 其他都不行。

为了客户的这种非要，必须要。我们选择了：安排！
这个项目效果点亮确实惊艳，高清高亮。可以为客户定制FPC，定制TP。

如果还有类似，非要这个尺寸，这个分辨率的客户和方案。

联系宇锡（Yousee）给力专员邹生：15818552076 。他是天蝎座?

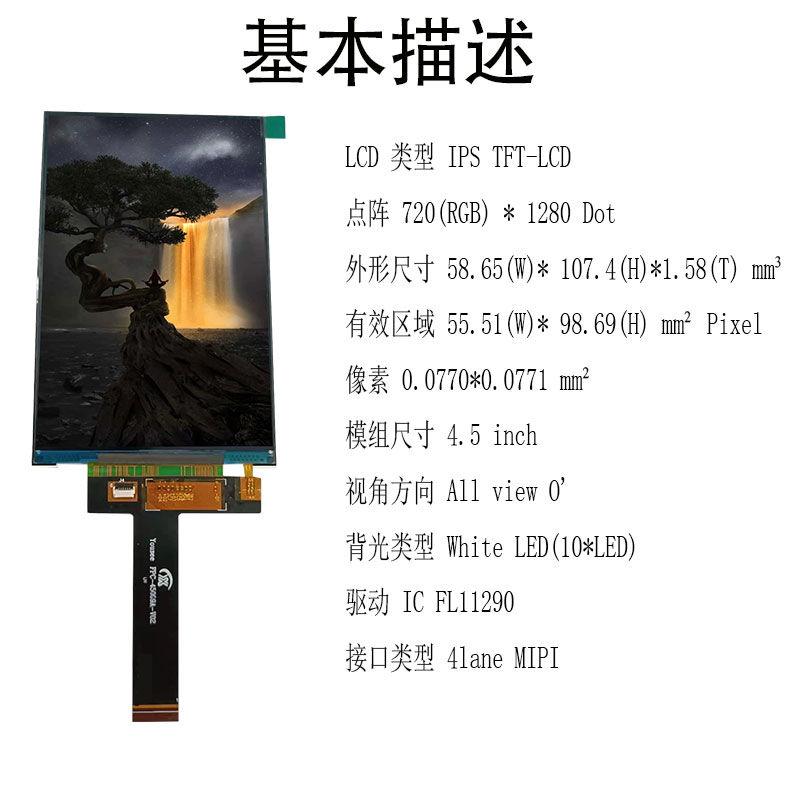

LCD 类型 IPS TFT-LCD
点阵 720(RGB) * 1280 Dot

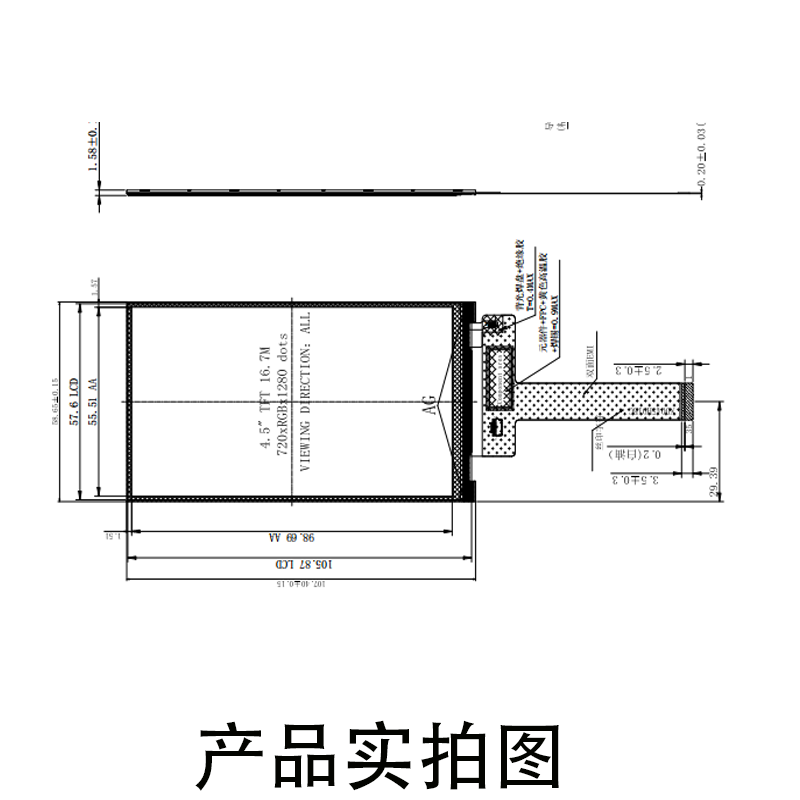

外形尺寸 58.65(W)* 107.4(H)*1.58(T) mm³
有效区域 55.51(W)* 98.69(H) mm² Pixel
像素 0.0770*0.0771 mm²
模组尺寸 4.5 inch
视角方向 All view O’
背光类型 White LED(10*LED)
驱动 IC FL11290
接口类型 4lane MIPI

1 LED+ LED Anode
2 NC Not connect
3 NC Not connect
4 LED- LED Cathode
5 AVDD(+5.5V) Power supply +5.5V
6 ACEE(-5.5V) Power supply -5.5V
7 GND Ground

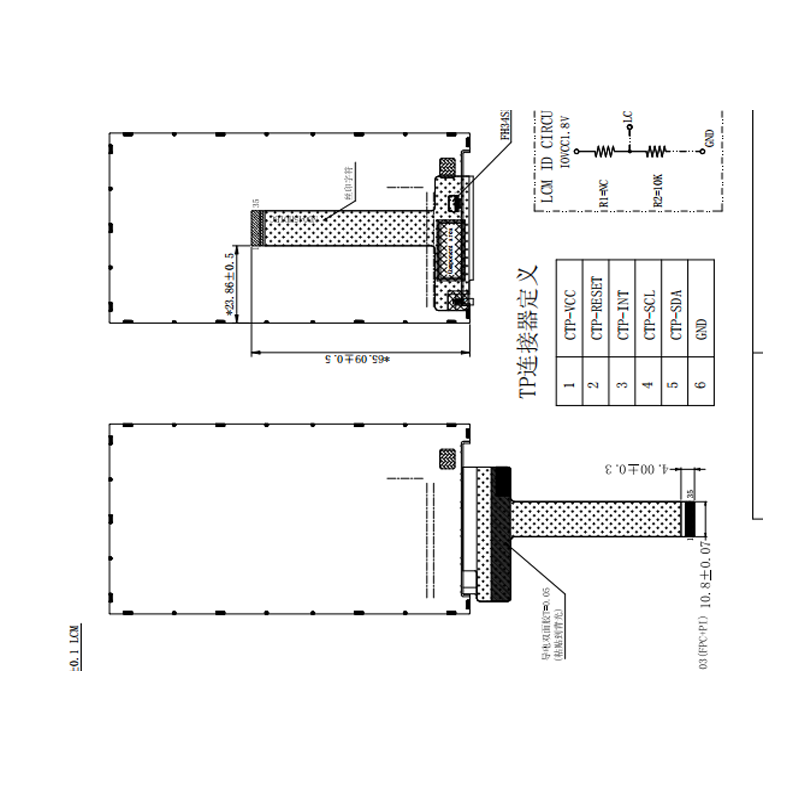

8 CTP-VCC CTP-power supply
9 CTP-RESET CTP-Reset Signal pin
10 CTP-INT CTP-External interrupt to the host
11 CTP-SCL CTP-IIC Serial interface Clock input
12 CTP-SDA CTP-IIC Serial data input/output PIN
13 GND Ground
14 CLKN clock signals-
15 CLKP clock signals+
16 GND Ground
17 D0N DSI-D0- data signals
18 D0P DSI-D0+ data signals
19 GND Ground
20 D1N DSI-D1- data signals
21 D1P DSI-D1+ data signals
22 GND Ground
23 D2N DSI-D2- data signals
24 D2P DSI-D2+ data signals
25 GND Ground
26 D3N DSI-D3- data signals
27 D3P DSI-D3+ data signals
28 GND Ground
29 LCD-VDD(2.8V) Power supply 2.8V
30 LCD-IOVCC Power supply 2.8V
31 LCM-ID User ID
32 LCM-RESET Reset Signal pin
33 TE Tearing effect output
34 PMW Backlight PWM control
35 GND Ground
