LCD显示屏

5.5寸 18:9720*1440PDA扫码机专用总成

.5寸

屏幕简介

随着物流行业的蓬勃发展,扫码PDA市场也快速起量。PDA手持机运用的屏幕,最经典的就是5.5寸 18:9 Mipi接口
,720*1440分辨率配GFF总成。对应宇锡YX55025ACT系列。总成透过Tp的亮度是400nit以上,方便室外使用。

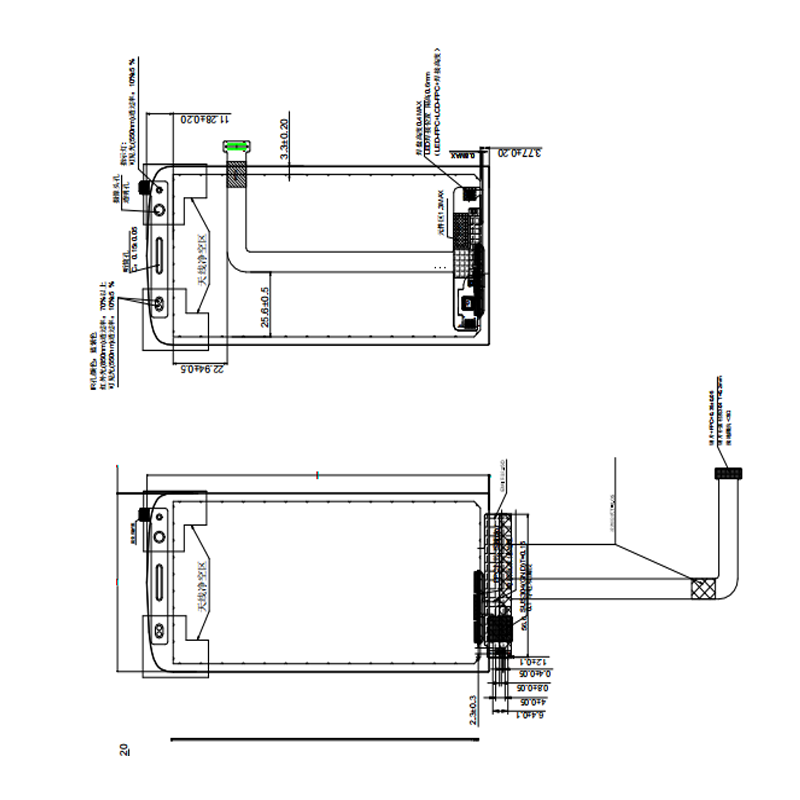

该系列屏幕可以根据客户的需求。改屏幕的FPC,更改Tp的外形和材质,比如换成康宁3代,5代的盖板玻璃做到防爆。

有相关需求联系宇锡邹生:
15818552076

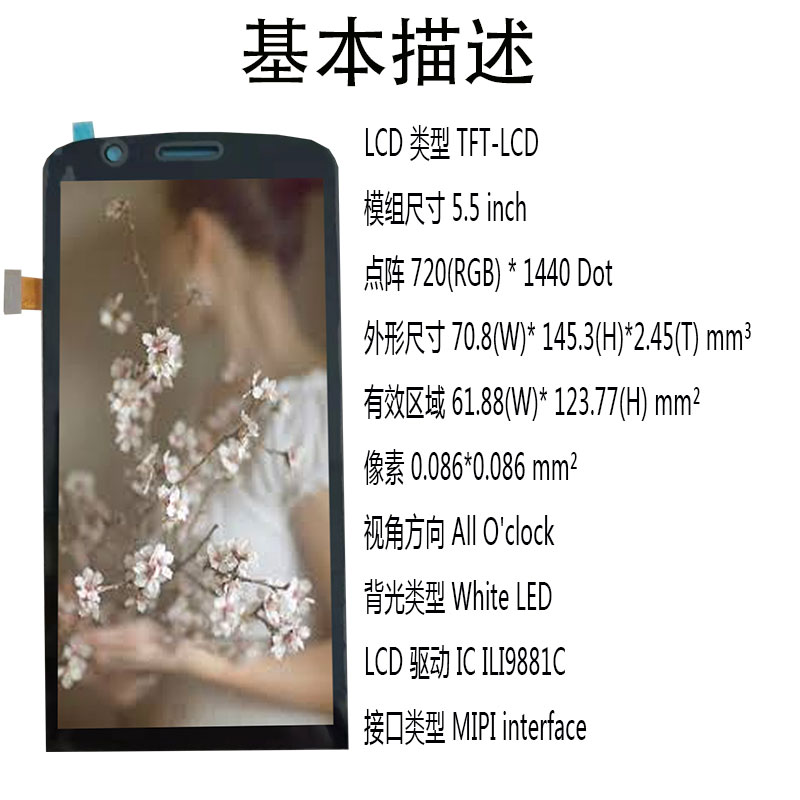

屏幕参数

LCD 类型 TFT-LCD
模组尺寸 5.5 inch
点阵 720(RGB) * 1440 Dot

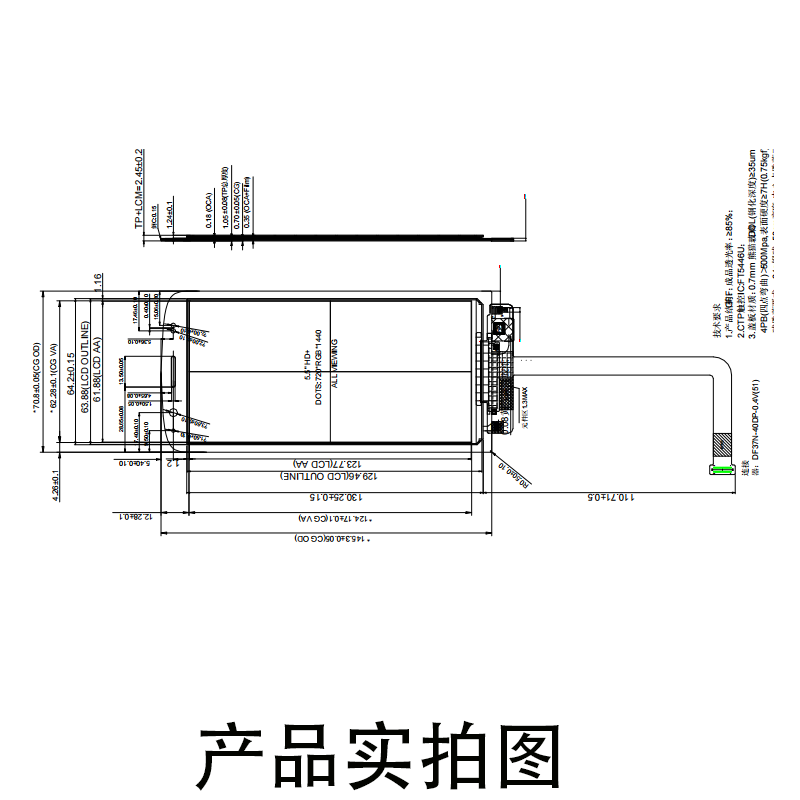

外形尺寸 70.8(W)* 145.3(H)*2.45(T) mm³
有效区域 61.88(W)* 123.77(H) mm²
像素 0.086*0.086 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ILI9881C
接口类型 MIPI interface

引脚定义

1 ELVDD NC
2 ELVSS NC
3 ELVDD NC
4 ELVSS NC
5 ELVDD NC
6 ELVSS NC
7 TP_INT TP_INT
8 GND System ground
9 TP_RST TP_RST
10 D3N DSI-D3- data signals
11 TP_SCL TP_SCL
12 D3P DSI-D3+ data signals
13 TP_SDA TP_SDA
14 GND System ground
15 TP_3V3 TP_3V3
16 D0N DSI-D0- data signals
17 NC NC
18 D0P DSI-D0+ data signals
19 VCI Power Supply 2.8V
20 GND System ground
21 AVDD NC
22 CLKN DSI-CLK- clock signals
23 VDDIO Power Supply 1.8V Voltage
24 CLKP DSI-CLK+ clock signals
25 RESET Reset input signal
26 GND System ground
27 ERR_FG NC
28 D1N DSI-D1- data signals
29 TE TE PIN
30 D1P DSI-D1+ data signals
31 AVDD_EN NC
32 GND System ground
33 SEIRE NC
34 D2N DSI-D2- data signals
